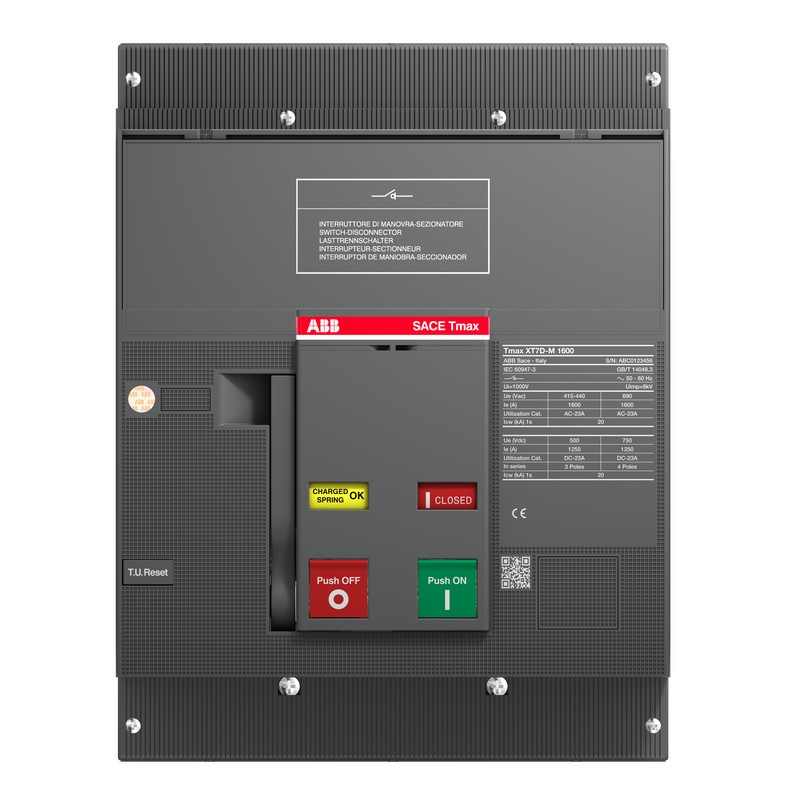

1SDA101913R1 ABB XT7D M 1250 3p F F
1SDA101913R1
ABB
XT7D M 1250 3p F F
Apparecchi elettrici a bassa tensione > Sezionatore
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2358 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 8d7b62e2-a392-4124-a68a-060d18ca91af Italia (IT) |
| SCIP semplificato | 2f32da7c-4640-4e17-b2ad-e28294c842e4 Estonia (EE) |
| e0e86db0-e4c5-4a53-98a4-6b59a9798062 Germania (DE) | |
| 801d3042-dcfd-4ed5-ba59-742398398fe4 Danimarca (DK) | |
| 7a2c620a-beb2-4346-b229-d6994747734c Svezia (SE) | |
| df29c135-7784-44df-9350-6125b2125b3f Germania (DE) | |
| 2d920107-454d-4424-ac39-3a63044facd0 Croazia (HR) | |
| 49e46898-12ff-4548-b896-b2ac5804a9ba Germania (DE) | |
| 8bf055bd-4f10-4733-aaef-c09e086fc06f Spagna (ES) | |
| 82f16d8b-cd81-4484-9bd8-dec60dfc36f5 Belgio (BE) | |
| a78fd79d-154a-4ef4-9440-a3d5c92ed617 Francia (FR) | |
| 4f2c6262-99ca-4de4-aa73-10b6bd06551d Ungheria (HU) | |
| eb0e6d1a-4732-44c1-8d71-0ee81a5f4340 Bulgaria (BG) | |
| a080caa4-e932-43bd-a812-bb52fe861723 Norvegia (NO) | |
| db0638d7-5be7-42a7-b4af-d227652e5afd Paesi Bassi (Olanda) (NL) | |
| c25310f1-d0ef-4d5c-8774-5e2a6d047d8a Svezia (SE) | |
| 1741a41a-5ed5-43d7-86a9-4d359b91caf6 Polania (PL) | |
| 305a4ebc-1c1f-4164-b2f5-942a243d374e Germania (DE) | |
| fa480402-8076-47d8-8d7b-72cc1879c295 Repubblica Ceca (CZ) | |
| ed07f8f8-b802-4ba3-9e95-d55af7a1998b Polania (PL) | |
| 08fb1fa0-a711-4b89-aa93-5e5cdb3c5e39 Belgio (BE) | |
| 40166c79-4dd1-4805-b5b2-2ce127819e34 Polania (PL) | |
| 394e0701-4b33-4eeb-9da0-16de435c971f Ungheria (HU) | |
| 0eb3a18c-11c7-448c-bf0b-de58909e61b7 Finlandia (FI) | |
| c366fe15-62a1-476a-8546-ecf0b2da40c9 Francia (FR) | |
| 019975b5-7f36-4263-83f9-a43e7f90e971 Germania (DE) | |
| e42ac003-ea84-44f6-8c83-7a6c51a2abf9 Grecia (GR) | |
| b218f0a2-fd8b-4a30-a00d-c3f24b931343 Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XDEJSFAZZAAAA00000 |
| E-Number (Norway) | 4380811 |
| EAN | 8056221019576 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 268 mm |
| Profondità prodotto | 178 mm |
| Peso netto prodotto | 11 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 280 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 360 mm |
| Peso lordo imballo livello 1 | 12.5 kg |
| EAN imballo livello 1 | 8056221019576 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1337 |
| Dati tecnici | |
| Durata elettrica | 3000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Corrente nominale ammissibile di breve durata (Icw) | 20 kA |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT7M |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107046A9648 |
| Disegni meccanici | 1SDH002013A1102 |
| Schema elettrico | 1SDM000002A1001 |
| Istruzioni e manuali | 1SDH002013A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 0 V |
| corrente permanente nominale Iu (EF001389) | 1250 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 1250 A |
| resistenza a corrente di breve durata Icw (EF007050) | 20 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | bianco |
| tipo di elemento di azionamento (EF006976) | manetta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 4 |
