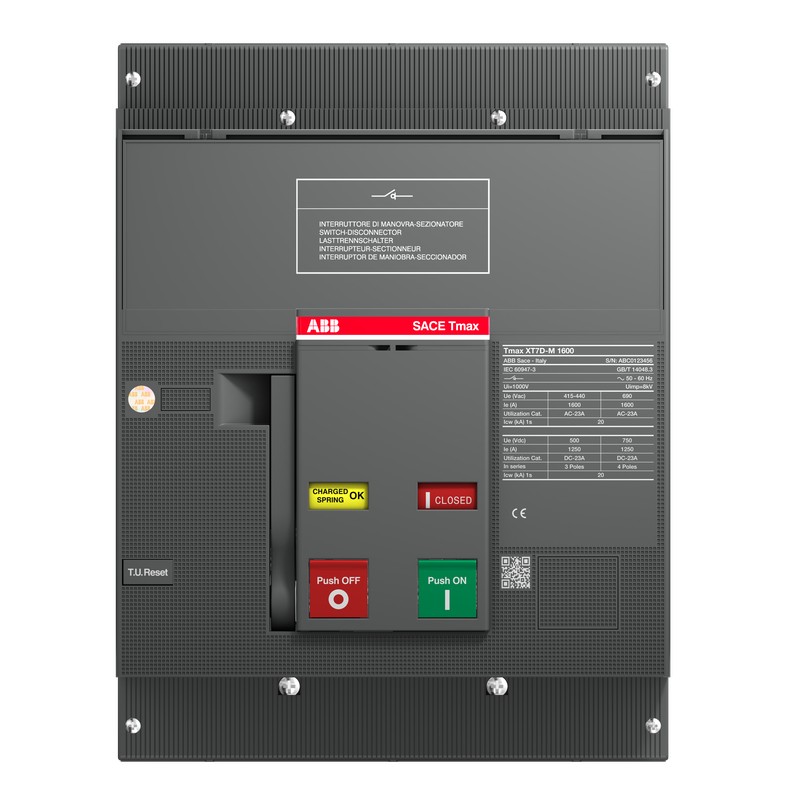

1SDA101912R1 ABB XT7D M 1000 3p F F
1SDA101912R1
ABB
XT7D M 1000 3p F F
Apparecchi elettrici a bassa tensione > Sezionatore
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2358 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 89280419-c65f-40a5-9cec-d845746c0465 Italia (IT) |
| SCIP semplificato | 1b961a8a-b2e1-4416-b9f0-ef375d1a8e7b Svezia (SE) |
| f6183ebc-5eb8-4115-b0b3-66711fde8615 Danimarca (DK) | |
| 04a18d6f-ced1-429c-bbf0-93a5650d50fb Germania (DE) | |
| 126fbafb-78ca-4fb7-9552-e1b18a4828d6 Portogallo (PT) | |
| 77030f11-b374-4168-aa91-dabc488312b7 Ungheria (HU) | |
| 11521e8b-b86f-4346-9ddf-c81eae804c8a Belgio (BE) | |
| ea294ced-cf13-4bc8-a7a6-921bbf828511 Spagna (ES) | |
| e197db8e-093d-4254-aee7-c9742067b20a Grecia (GR) | |
| 367f783e-8462-4a2c-a516-a137c9500aaf Francia (FR) | |
| 75123a09-ed84-4949-afb6-3de768f31295 Belgio (BE) | |
| 9780c420-65f1-481d-a8c5-b3db3c8c8817 Polania (PL) | |
| c85ed36f-80b8-40c4-92fc-82e2175341e1 Finlandia (FI) | |
| 8472d5ba-6735-4d08-b3a0-8c4e395370e2 Ungheria (HU) | |
| 95197a07-7f31-48ed-a202-4dda1b9aaaed Polania (PL) | |
| 03dbeae6-4095-4d1b-abb8-78dd64d4e069 Repubblica Ceca (CZ) | |
| 28f00ae3-1412-4a8f-8e5b-a6553b9f2e71 Germania (DE) | |
| d38bc4da-998a-4094-86db-b57671eded10 Paesi Bassi (Olanda) (NL) | |
| fdd7cac6-b54d-488a-a01a-c88af6aa8573 Svezia (SE) | |
| f937f928-a5fe-487f-a109-74665755b9ef Bulgaria (BG) | |
| 5ceaa84d-9c54-44e2-92d1-755dc30a0645 Norvegia (NO) | |
| 7ed02524-5660-4c69-8347-31926165c5bf Polania (PL) | |
| 2ca4c9b9-68dc-411f-af5f-14beaf8ba302 Francia (FR) | |
| 6b4da810-711c-4eae-8a8e-37e2e41024a8 Croazia (HR) | |
| 914c28c1-cc6f-42d8-8022-297abcf3f105 Germania (DE) | |
| 9cdfd06b-6cb5-45a5-9ceb-45d15ec929db Estonia (EE) | |
| 8c46b8b3-97be-4baa-9a6b-3934ec648a00 Germania (DE) | |
| 741e2966-c7f5-4b9f-93c3-3a0213dc8a59 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XDEESFAZZAAAA00000 |
| E-Number (Norway) | 4380810 |
| EAN | 8056221019569 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 268 mm |
| Profondità prodotto | 178 mm |
| Peso netto prodotto | 11 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 280 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 360 mm |
| Peso lordo imballo livello 1 | 12.5 kg |
| EAN imballo livello 1 | 8056221019569 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1337 |
| Dati tecnici | |
| Durata elettrica | 3000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Corrente nominale ammissibile di breve durata (Icw) | 20 kA |
| Corrente nominale ininterrotta (Iu) | 1000 A |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT7M |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107046A9648 |
| Disegni meccanici | 1SDH002013A1102 |
| Schema elettrico | 1SDM000002A1001 |
| Istruzioni e manuali | 1SDH002013A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 0 V |
| corrente permanente nominale Iu (EF001389) | 1000 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 1000 A |
| resistenza a corrente di breve durata Icw (EF007050) | 20 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | bianco |
| tipo di elemento di azionamento (EF006976) | manetta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
