Visualizza ingrandito

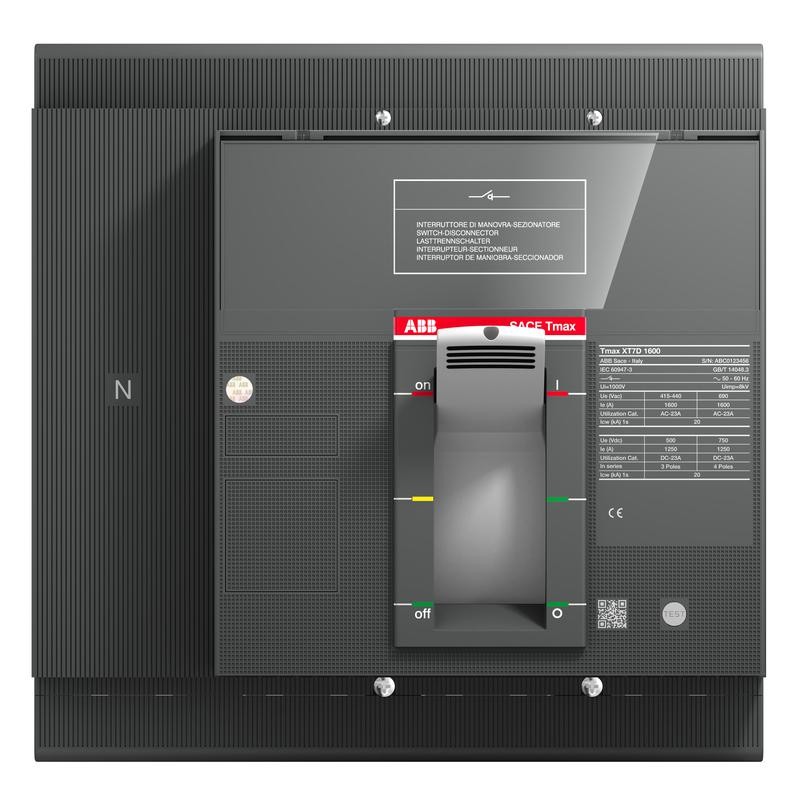

1SDA101911R1 ABB XT7D 1600 4p F F
1SDA101911R1
ABB
XT7D 1600 4p F F
Apparecchi elettrici a bassa tensione > Sezionatore
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2357 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | b23e483b-582e-4911-a84f-2b7147367355 Italia (IT) |
| SCIP semplificato | 6fbff7a4-4edb-459c-b4f7-1e872c279cdf Belgio (BE) |
| dfdf8bc2-0b90-43cb-822e-26eafedfba56 Spagna (ES) | |
| a6887397-ce75-4efb-9e52-baefe55065d6 Ungheria (HU) | |
| 49242676-cf69-4a49-833f-89aa80767a0e Germania (DE) | |
| 432f2837-74b0-4c04-a0f4-cf54bc6901d8 Danimarca (DK) | |
| 17054082-5c10-4ca0-867e-b856c9c51b17 Svezia (SE) | |
| 60228b79-5dbf-456b-b7c8-b2140eb2bd8f Germania (DE) | |
| fc286ed1-a85f-4030-bdd5-4b5779ca1686 Francia (FR) | |
| f8df6622-0ed7-4fbb-972d-b9314cc6b8c6 Germania (DE) | |
| 2d296451-facf-4378-b7c5-cb05705024e1 Estonia (EE) | |
| 103b1c1d-b38b-4a98-90d5-147d108bd52a Portogallo (PT) | |
| 3ba3daa9-b22e-4e31-bb5c-8e9e622fbba9 Croazia (HR) | |
| c70fa9f6-7be6-4cbe-8005-bca4ea4b3a24 Germania (DE) | |
| fb7da24e-b09c-4e3e-8712-330cc85396b3 Francia (FR) | |
| 31d0e74e-4f85-45de-96fb-c70bca0d2d0a Belgio (BE) | |
| 206271a8-9008-4a63-aa36-c6deb3ec1572 Grecia (GR) | |
| 1c50c498-fbd4-49f7-a2ed-3bb22bdd1b96 Polania (PL) | |
| 6d9fcaf9-52be-4d98-ac0a-6f34eead9907 Finlandia (FI) | |
| d91e857f-1fba-412a-bc32-94f17c1017a2 Ungheria (HU) | |
| b6fa001b-d86c-47db-b93c-bef3655372b5 Svezia (SE) | |
| d44d860e-98b4-491a-a207-58d437fe734f Paesi Bassi (Olanda) (NL) | |
| 842b8a5e-9a4e-4c6f-aad5-8da1dfb1bc13 Bulgaria (BG) | |
| 20891e4d-b241-464c-8f24-b673a925602a Norvegia (NO) | |
| 0fbc10fa-91d7-4b37-a9be-bfaac39a3c6d Germania (DE) | |
| fa6b8fff-dccf-4d85-b24d-6ba9d901a03a Polania (PL) | |
| cd8da939-d236-49af-bf41-3e448c29f334 Polania (PL) | |
| 6ca0b3a0-1a66-4317-b4ac-ce9c08f23e09 Repubblica Ceca (CZ) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT7DE416FDFF000XXX |
| E-Number (Norway) | 4380959 |
| EAN | 8056221019552 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 280 mm |
| Altezza prodotto | 268 mm |
| Profondità prodotto | 166 mm |
| Peso netto prodotto | 12.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 360 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 360 mm |
| Peso lordo imballo livello 1 | 14 kg |
| EAN imballo livello 1 | 8056221019552 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1390 |
| 1SDH002065A1338 | |
| Dati tecnici | |
| Durata elettrica | 3000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 10000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Ordine multiplo | 1 pezzo (i) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Corrente nominale ammissibile di breve durata (Icw) | 20 kA |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT7 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107046A9648 |
| Disegni meccanici | 1SDH002013A1101 |
| Schema elettrico | 1SDM000002A1001 |
| Istruzioni e manuali | 1SDH002013A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 0 V |
| corrente permanente nominale Iu (EF001389) | 1600 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 1600 A |
| resistenza a corrente di breve durata Icw (EF007050) | 20 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | bianco |
| tipo di elemento di azionamento (EF006976) | manetta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
