Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

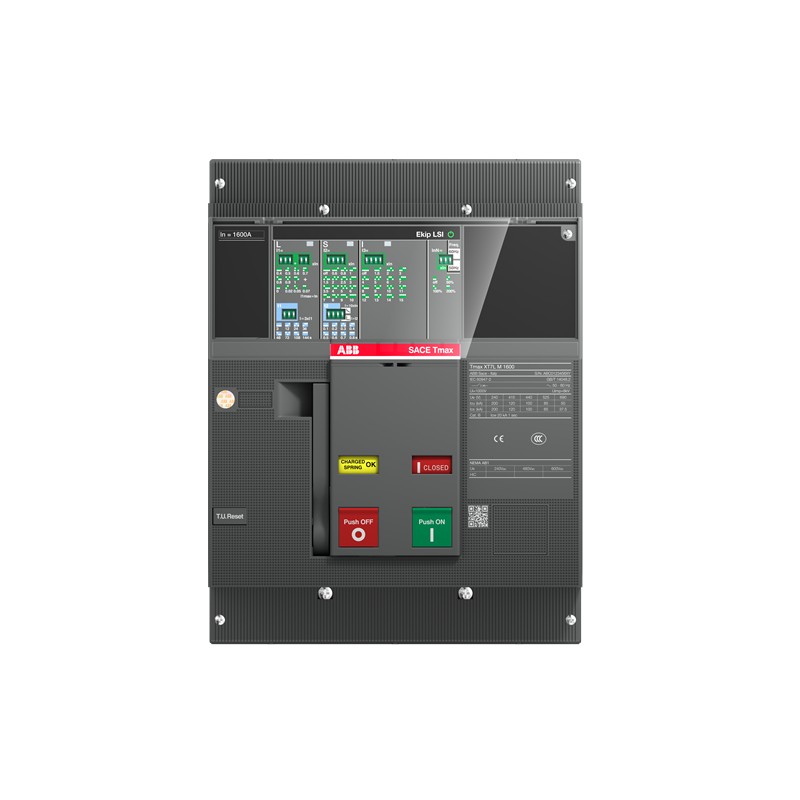

1SDA101437R1 ABB XT7H M 1600 Ekip Dip LSI In 1600A 3p F F
Riferimento: 1SDA101437R1
Produttore: ABB
Descrizione:
XT7H M 1600 Ekip Dip LSI In=1600A 3p F F
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2358 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | f944dc3c-cccf-416d-93a0-54064c076717 Italia (IT) |
| SCIP semplificato | a792b523-b1c5-40a7-9cff-80858664aa62 Estonia (EE) |
| 509b59f0-f79b-47d7-a937-2286a82ef08a Francia (FR) | |
| 33f2ac6c-6a24-429b-92bc-3b7d0362c767 Polania (PL) | |
| 3cfd8cdf-8fcb-4233-bcb5-86514d69389e Ungheria (HU) | |
| a792b523-b1c5-40a7-9cff-80858664aa62 Estonia (EE) | |
| b46b1a79-a6f9-40a2-9c45-92bd71158f55 Croazia (HR) | |
| 84be7616-1af4-4305-b289-af942d8cbb30 Bulgaria (BG) | |
| b244e0bf-0e3f-4e90-8695-c7cb08a08ba8 Repubblica Ceca (CZ) | |
| 561e2c60-cd17-40e5-adbc-5797fb5307a4 Paesi Bassi (Olanda) (NL) | |
| b01160ee-4f80-4516-b6b2-44d9e0bfc32f Ungheria (HU) | |
| c6a26e8d-f889-47ef-a0d5-888fd190ab43 Svezia (SE) | |
| 07743a51-3fb5-4132-ba40-77950f029074 Germania (DE) | |
| 69ec506a-1040-4ecc-97c3-58e4da6278ea Spagna (ES) | |
| 3506ae75-11cf-4f57-82ca-42c4b3004183 Belgio (BE) | |
| aae1d533-8e2e-4790-b2a2-d32f9ddc8a5f Svezia (SE) | |
| b10bf087-2599-4295-b382-0cde15e10434 Francia (FR) | |
| 7b805599-f7d2-44a6-8822-477e3e6f27c7 Polania (PL) | |
| 509b59f0-f79b-47d7-a937-2286a82ef08a Francia (FR) | |
| 0732c89f-6dc7-453f-ba8f-050f97d8d3f4 Germania (DE) | |
| 69ec506a-1040-4ecc-97c3-58e4da6278ea Spagna (ES) | |
| 3cfd8cdf-8fcb-4233-bcb5-86514d69389e Ungheria (HU) | |
| b496dcee-a910-4949-9b79-c38a5cce0bb0 Danimarca (DK) | |
| 84be7616-1af4-4305-b289-af942d8cbb30 Bulgaria (BG) | |
| b5282aed-4280-487e-889c-a213616cd249 Norvegia (NO) | |
| 53c0cec3-a8f4-4490-8c6c-a885f9af2ca2 Germania (DE) | |
| 3506ae75-11cf-4f57-82ca-42c4b3004183 Belgio (BE) | |
| 6f712f24-d22d-41b0-bf88-d79fc7c0a133 Polania (PL) | |
| 6c0fcddc-cd8e-401e-8c67-b471fcd56143 Belgio (BE) | |
| aae1d533-8e2e-4790-b2a2-d32f9ddc8a5f Svezia (SE) | |
| 7b805599-f7d2-44a6-8822-477e3e6f27c7 Polania (PL) | |
| 6999ea8c-abb6-4905-b164-70905ebba5b6 Germania (DE) | |
| b244e0bf-0e3f-4e90-8695-c7cb08a08ba8 Repubblica Ceca (CZ) | |
| 6f712f24-d22d-41b0-bf88-d79fc7c0a133 Polania (PL) | |
| 6c0fcddc-cd8e-401e-8c67-b471fcd56143 Belgio (BE) | |
| 53c0cec3-a8f4-4490-8c6c-a885f9af2ca2 Germania (DE) | |
| 4ce4d41f-409a-4eb1-8f52-823f571586b2 Finlandia (FI) | |
| 2b6dacdb-a894-4eca-9787-b3cf69aca363 Germania (DE) | |
| 2b6dacdb-a894-4eca-9787-b3cf69aca363 Germania (DE) | |
| b10bf087-2599-4295-b382-0cde15e10434 Francia (FR) | |
| 1f34fc12-f895-46b4-a275-935a81aa202b Grecia (GR) | |
| b46b1a79-a6f9-40a2-9c45-92bd71158f55 Croazia (HR) | |
| b5282aed-4280-487e-889c-a213616cd249 Norvegia (NO) | |
| b496dcee-a910-4949-9b79-c38a5cce0bb0 Danimarca (DK) | |
| 0732c89f-6dc7-453f-ba8f-050f97d8d3f4 Germania (DE) | |
| 0d476322-1470-4a48-bf51-ee34b1a22fd8 Portogallo (PT) | |
| b01160ee-4f80-4516-b6b2-44d9e0bfc32f Ungheria (HU) | |
| 07743a51-3fb5-4132-ba40-77950f029074 Germania (DE) | |
| c6a26e8d-f889-47ef-a0d5-888fd190ab43 Svezia (SE) | |
| 4ce4d41f-409a-4eb1-8f52-823f571586b2 Finlandia (FI) | |
| 561e2c60-cd17-40e5-adbc-5797fb5307a4 Paesi Bassi (Olanda) (NL) | |
| 6999ea8c-abb6-4905-b164-70905ebba5b6 Germania (DE) | |
| 33f2ac6c-6a24-429b-92bc-3b7d0362c767 Polania (PL) | |
| 0d476322-1470-4a48-bf51-ee34b1a22fd8 Portogallo (PT) | |
| 1f34fc12-f895-46b4-a275-935a81aa202b Grecia (GR) | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... 125 °C |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XHELCFAZZAAAA00000 |
| E-Number (Norway) | 4380750 |
| EAN | 8056221012553 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 268 mm |
| Profondità prodotto | 178 mm |
| Peso netto prodotto | 11 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 280 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 360 mm |
| Peso lordo imballo livello 1 | 12.5 kg |
| EAN imballo livello 1 | 8056221012553 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1337 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | 3000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 94 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 20 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT7M |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107046A9648 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Disegni meccanici | 1SDH002013A1102 |
| Schema elettrico | 1SDM000002A1001 |
| Istruzioni e manuali | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA101437R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1600 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1600 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica1600 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1600 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
