Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

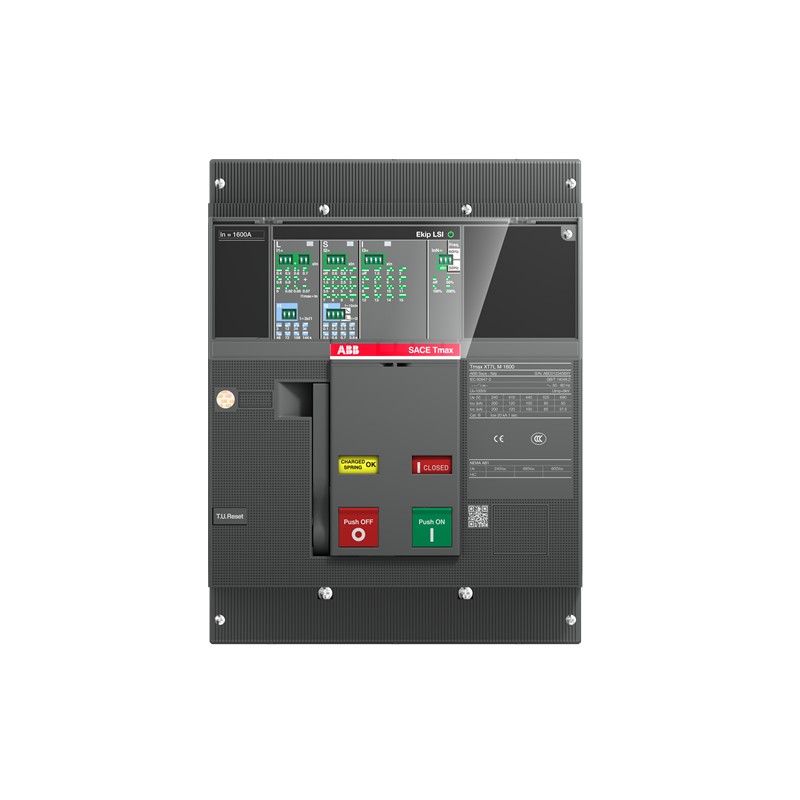

1SDA101372R1 ABB XT7S M 1250 Ekip Dip LSI In 1250A 3p F F
Riferimento: 1SDA101372R1
Produttore: ABB
Descrizione:
XT7S M 1250 Ekip Dip LSI In=1250A 3p F F
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2358 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1896 |
| 9AKK108468A4411 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 412a5a3d-84b5-4bca-a0ab-7b02594ff4c3 Italia (IT) |
| SCIP semplificato | c085b032-20e1-4218-9811-0b610c2457ab Germania (DE) |
| 95511561-b483-4f23-b98a-dd744d3beffa Svezia (SE) | |
| 86b1187b-db05-4b12-bfe3-61988c856882 Svezia (SE) | |
| a5a3a8a6-2222-4dcd-8366-77cf20c683aa Belgio (BE) | |
| b5123e47-dbc3-4327-9760-752f9ed6693d Francia (FR) | |
| a164bfc4-98e6-4dd6-899e-46b45e4dee9b Polania (PL) | |
| aac7a925-60a6-41f4-bf2e-795b1c28d087 Repubblica Ceca (CZ) | |
| a8085eba-cce8-4985-b250-8c9506347f4a Bulgaria (BG) | |
| aac7a925-60a6-41f4-bf2e-795b1c28d087 Repubblica Ceca (CZ) | |
| 37560c35-6018-439f-a3c6-d3f664cc4b65 Paesi Bassi (Olanda) (NL) | |
| 7d77f619-02be-4ee8-85e7-f2dc7bd439c1 Germania (DE) | |
| 6a7fad4c-b3cb-4a3c-9ac5-aeed9977dc1f Portogallo (PT) | |
| c67e8334-b904-45bb-87cb-db78e6ee4ec8 Croazia (HR) | |
| 03b6b7eb-6f66-407f-8089-fe64a8d87fef Ungheria (HU) | |
| f6e31878-5cb4-4594-b6ee-6cdba7bd02af Polania (PL) | |
| 6101fb52-3495-48a6-bc89-a37120ffc727 Francia (FR) | |
| 2fba9c01-76f9-4833-b2f7-37cbb4b906f9 Estonia (EE) | |
| 2fba9c01-76f9-4833-b2f7-37cbb4b906f9 Estonia (EE) | |
| 03b6b7eb-6f66-407f-8089-fe64a8d87fef Ungheria (HU) | |
| 1a61a7dd-0778-44b4-b809-3522874ae4da Ungheria (HU) | |
| 7d77f619-02be-4ee8-85e7-f2dc7bd439c1 Germania (DE) | |
| 6101fb52-3495-48a6-bc89-a37120ffc727 Francia (FR) | |
| 1a61a7dd-0778-44b4-b809-3522874ae4da Ungheria (HU) | |
| c18acb80-c8a0-4fbd-aa0c-9909ca38d4fd Spagna (ES) | |
| a8085eba-cce8-4985-b250-8c9506347f4a Bulgaria (BG) | |
| 7bc652ff-c764-4527-a715-9e3eac9e847b Danimarca (DK) | |
| c18acb80-c8a0-4fbd-aa0c-9909ca38d4fd Spagna (ES) | |
| ffce5be4-5d15-4764-8d9c-d18bfafd874a Polania (PL) | |
| 255e50a3-1282-41e3-a0f1-cfa8beab6566 Finlandia (FI) | |
| a5a3a8a6-2222-4dcd-8366-77cf20c683aa Belgio (BE) | |
| 4e5b872f-a713-43a1-8210-c32931baad84 Belgio (BE) | |
| 2db83358-f86e-4e36-b246-70a60c4a2f62 Germania (DE) | |
| 028727d1-c0b4-45df-8d95-7f09267b7a17 Norvegia (NO) | |
| 86b1187b-db05-4b12-bfe3-61988c856882 Svezia (SE) | |
| 3183b889-124b-42ef-830f-d61c81fd164b Germania (DE) | |
| 2db83358-f86e-4e36-b246-70a60c4a2f62 Germania (DE) | |
| f848f1e8-65f4-4478-a9ae-65cbc2636800 Germania (DE) | |
| 255e50a3-1282-41e3-a0f1-cfa8beab6566 Finlandia (FI) | |
| 4e5b872f-a713-43a1-8210-c32931baad84 Belgio (BE) | |
| c67e8334-b904-45bb-87cb-db78e6ee4ec8 Croazia (HR) | |
| 3afeb549-1cfc-41fb-9280-c3aafd6bae51 Grecia (GR) | |
| 028727d1-c0b4-45df-8d95-7f09267b7a17 Norvegia (NO) | |
| b5123e47-dbc3-4327-9760-752f9ed6693d Francia (FR) | |
| ffce5be4-5d15-4764-8d9c-d18bfafd874a Polania (PL) | |
| 7bc652ff-c764-4527-a715-9e3eac9e847b Danimarca (DK) | |
| a164bfc4-98e6-4dd6-899e-46b45e4dee9b Polania (PL) | |
| c085b032-20e1-4218-9811-0b610c2457ab Germania (DE) | |
| 37560c35-6018-439f-a3c6-d3f664cc4b65 Paesi Bassi (Olanda) (NL) | |
| f848f1e8-65f4-4478-a9ae-65cbc2636800 Germania (DE) | |
| 95511561-b483-4f23-b98a-dd744d3beffa Svezia (SE) | |
| f6e31878-5cb4-4594-b6ee-6cdba7bd02af Polania (PL) | |
| 3183b889-124b-42ef-830f-d61c81fd164b Germania (DE) | |
| 3afeb549-1cfc-41fb-9280-c3aafd6bae51 Grecia (GR) | |
| 6a7fad4c-b3cb-4a3c-9ac5-aeed9977dc1f Portogallo (PT) | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... 125 °C |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XSEJCFAZZAAAA00000 |
| E-Number (Norway) | 4380717 |
| EAN | 8056221011907 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 268 mm |
| Profondità prodotto | 178 mm |
| Peso netto prodotto | 11 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 280 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 360 mm |
| Peso lordo imballo livello 1 | 12.5 kg |
| EAN imballo livello 1 | 8056221011907 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1337 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | 3000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 57 W |
| Corrente nominale (In) | 1250 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 45 kA | |
| (525 V AC) 45 kA | |
| (690 V AC) 30 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 20 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 45 kA | |
| (525 V AC) 45 kA | |
| (690 V AC) 30 kA | |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT7M |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107046A9648 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Disegni meccanici | 1SDH002013A1102 |
| Schema elettrico | 1SDM000002A1001 |
| Istruzioni e manuali | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA101372R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1250 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1250 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica1250 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1250 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
DATASHEET - PDF
Titolo
Dimensione
Tipo
70 Mbytes
