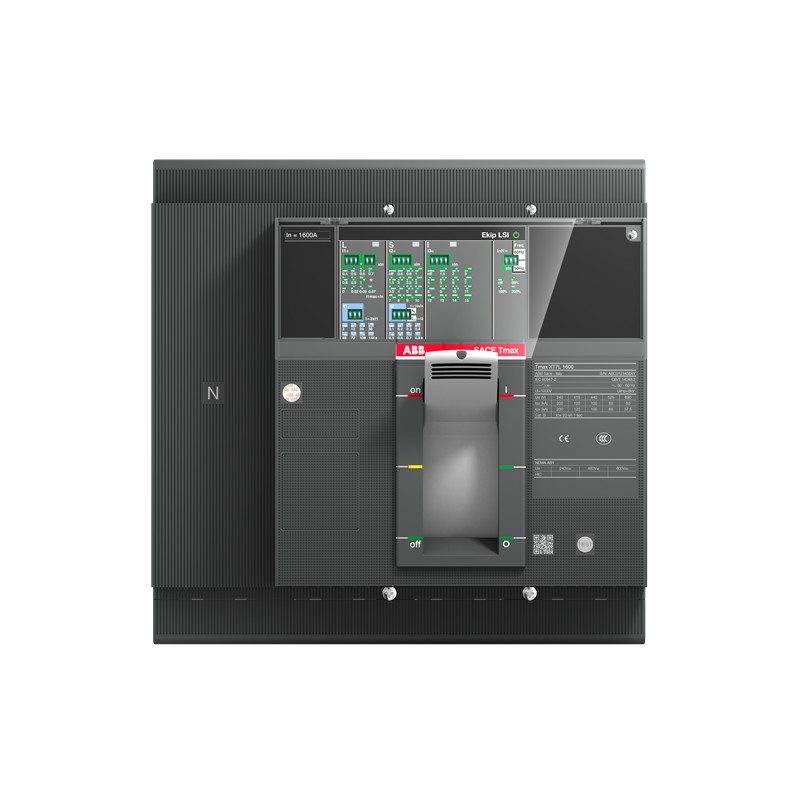

ABB 1SDA101281R1 1SDA101281R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA101281R1 ABB XT7L 1600 Ekip Dip LIG In 1600A 4p F F

Riferimento: 1SDA101281R1

Produttore: ABB

Descrizione:

XT7L 1600 Ekip Dip LIG In=1600A 4p F F

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > scatolati "Isomax-Tmax"

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 6.223,35 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2357
Dichiarazione prodotto ambientale - EPD9AKK108468A1895
9AKK108468A4404
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 64.1 %
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
Dati ambientali
Temperatura ambienteIn funzione -40 ... 125 °C
Informazioni ambientali9AKK108467A6707
Ordinazione
Codice ordine locale_USCONXT7LE416FCFF000XXX
EAN8056221010993
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto280 mm
Altezza prodotto268 mm
Profondità prodotto166 mm
Peso netto prodotto12.5 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1360 mm
Altezza imballo livello 1350 mm
Profondità imballo livello 1360 mm
Peso lordo imballo livello 114 kg
EAN imballo livello 18056221010993
Informazioni addizionali
Tipo di interruttore da associarePower Distribution
Tipo principale prodottoSACE Tmax XT
Nome prodottoMoulded Case Circuit Breaker
Tipo prodottoAutomatic Circuit Breaker
VersioneF
CAD Dimensional Drawing1SDH002065A1390
1SDH002065A1338
Dati tecnici
Tipo di correnteAC
Durata elettrica3000 ciclo (i)
60 cicli orari
Durata meccanica10000 ciclo (i)
60 cicli orari
Numero di poli4P
Ordine multiplo1 pezzo (i)
Perdita di potenzaa Condizioni Operative Nominali per Polo 94 W
Corrente nominale (In)1600 A
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)1000 V
Tensione nominale di funzionamento690 V AC
Potere di cortocircuito di servizio nominale (Ics)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 65 kA
(690 V AC) 50 kA
Corrente nominale ammissibile di breve durata (Icw)20 kA
Potere di cortocircuito estremo nominale (Icu)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 120 kA
(415 V AC) 120 kA
(440 V AC) 100 kA
(500 V AC) 85 kA
(525 V AC) 65 kA
(690 V AC) 50 kA
Corrente nominale ininterrotta (Iu)1600 A
SgancioEkip Dip LIG
Tipo di sgancioEL
Livello di prestazioni in cortocircuitoL
Norme di riferimentoIEC60947-2
SottotipoXT7
Tipo di connessione morsettoFront
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC210100D0206
1SDC210099D0206
Dichiarazione di conformità - CE9AKK107046A9648
Disegni meccanici1SDH002013A1101
Schema elettrico1SDM000002A1001
Istruzioni e manuali1SDH002013A1001
1SDH002013A1002
Classificazioni e standard esterni
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Codice classificazione oggettoQ
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.1 : 27370409

ETIM for 1SDA101281R1 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1600 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1600 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1600 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
