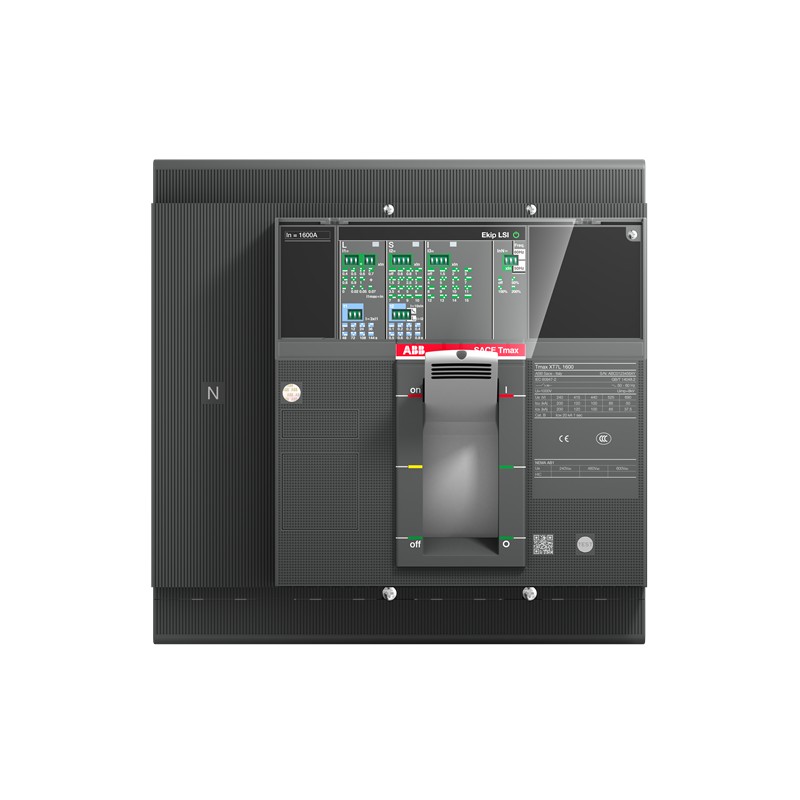

1SDA101236R1 ABB XT7L 1250 Ekip Dip LSIG In 1250A 4p F F
1SDA101236R1
ABB
XT7L 1250 Ekip Dip LSIG In=1250A 4p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2357 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 4ab7e147-d65a-43bc-b0f1-82b12c7d8344 Italia (IT) |
| SCIP semplificato | 57d2eb4e-e34a-4d16-94cd-990098cd7f0b Spagna (ES) |
| 2c768c5a-71c9-478e-bf94-71102c4fddeb Polania (PL) | |
| 510ca590-58e3-464f-a588-cfd561a2da36 Belgio (BE) | |
| 823b8248-8a3d-4231-aa05-229b18bc6165 Belgio (BE) | |
| f8ca5f7b-9403-467a-965d-86d13a29b6a6 Germania (DE) | |
| ced4db81-e173-40f4-b266-96271bcecfc4 Norvegia (NO) | |
| 5eeef5bb-0356-4804-8c9f-d0debfde1431 Bulgaria (BG) | |
| 57f724b5-8e24-42d7-98c2-510254656827 Germania (DE) | |
| 2e1cdd9c-743b-4c10-add0-ba98986c777d Danimarca (DK) | |
| 823b8248-8a3d-4231-aa05-229b18bc6165 Belgio (BE) | |
| f8ca5f7b-9403-467a-965d-86d13a29b6a6 Germania (DE) | |
| c479b8ea-2b9e-4873-9a1c-32bdf01c1063 Svezia (SE) | |
| 191c22f0-4d40-4e5a-9d52-d170cb1142dc Finlandia (FI) | |
| 1652b40d-3b40-4081-9156-52a38422b897 Germania (DE) | |
| 0d8ea55e-2124-4313-bd8c-640490f96288 Polania (PL) | |
| 1b712406-ee14-44a3-a08c-9e270445d12e Repubblica Ceca (CZ) | |
| 2c768c5a-71c9-478e-bf94-71102c4fddeb Polania (PL) | |
| 2e1cdd9c-743b-4c10-add0-ba98986c777d Danimarca (DK) | |
| 1652b40d-3b40-4081-9156-52a38422b897 Germania (DE) | |
| ed9928a1-7a4e-4cbf-b1fe-97c13ff9af9e Portogallo (PT) | |
| 852b394b-c2cb-4752-b277-7ec917908eaa Polania (PL) | |
| e751a345-4de6-456a-84ff-c16b65781f56 Grecia (GR) | |
| 22164576-b019-4277-b06c-4edadaf5871e Svezia (SE) | |
| 191c22f0-4d40-4e5a-9d52-d170cb1142dc Finlandia (FI) | |
| c6bcc609-87b6-4795-b938-5d0f213ca617 Paesi Bassi (Olanda) (NL) | |
| 57f724b5-8e24-42d7-98c2-510254656827 Germania (DE) | |
| 0fb40861-f1aa-4452-9ca1-8591655f21da Francia (FR) | |
| 1bc4ab5b-3afe-4a9e-9d15-0c47d73acdc7 Croazia (HR) | |
| e751a345-4de6-456a-84ff-c16b65781f56 Grecia (GR) | |
| ced4db81-e173-40f4-b266-96271bcecfc4 Norvegia (NO) | |
| 1bc4ab5b-3afe-4a9e-9d15-0c47d73acdc7 Croazia (HR) | |
| 9797d32c-c137-42f0-8d4f-9a7c956672ee Ungheria (HU) | |
| ed9928a1-7a4e-4cbf-b1fe-97c13ff9af9e Portogallo (PT) | |
| 8da6d47a-3d81-483b-afb4-3b9942d03656 Germania (DE) | |
| 5f53d06a-7c59-4510-b771-480775e7273d Germania (DE) | |
| c74845f6-0957-4fca-9b4d-412391a9c01f Ungheria (HU) | |
| 57d2eb4e-e34a-4d16-94cd-990098cd7f0b Spagna (ES) | |
| c479b8ea-2b9e-4873-9a1c-32bdf01c1063 Svezia (SE) | |
| 0d8ea55e-2124-4313-bd8c-640490f96288 Polania (PL) | |
| 0fb40861-f1aa-4452-9ca1-8591655f21da Francia (FR) | |
| 22164576-b019-4277-b06c-4edadaf5871e Svezia (SE) | |
| 8da6d47a-3d81-483b-afb4-3b9942d03656 Germania (DE) | |
| 5f53d06a-7c59-4510-b771-480775e7273d Germania (DE) | |
| 35302c7a-4454-404b-920a-0ce23f7197d3 Francia (FR) | |
| c6bcc609-87b6-4795-b938-5d0f213ca617 Paesi Bassi (Olanda) (NL) | |
| 5eeef5bb-0356-4804-8c9f-d0debfde1431 Bulgaria (BG) | |
| 9797d32c-c137-42f0-8d4f-9a7c956672ee Ungheria (HU) | |
| 1b712406-ee14-44a3-a08c-9e270445d12e Repubblica Ceca (CZ) | |
| 3a079b97-ee96-43d5-8284-5627c3bf302d Estonia (EE) | |
| 3a079b97-ee96-43d5-8284-5627c3bf302d Estonia (EE) | |
| 510ca590-58e3-464f-a588-cfd561a2da36 Belgio (BE) | |
| c74845f6-0957-4fca-9b4d-412391a9c01f Ungheria (HU) | |
| 35302c7a-4454-404b-920a-0ce23f7197d3 Francia (FR) | |
| 852b394b-c2cb-4752-b277-7ec917908eaa Polania (PL) | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... 125 °C |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT7LE412EGFF000XXX |
| EAN | 8056221015394 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 280 mm |
| Altezza prodotto | 268 mm |
| Profondità prodotto | 166 mm |
| Peso netto prodotto | 12.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 360 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 360 mm |
| Peso lordo imballo livello 1 | 14 kg |
| EAN imballo livello 1 | 8056221015394 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1390 |
| 1SDH002065A1338 | |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | 3000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 10000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 57 W |
| Corrente nominale (In) | 1250 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 20 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (240 V AC) 200 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 65 kA | |
| (690 V AC) 50 kA | |
| Corrente nominale ininterrotta (Iu) | 1250 A |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | L |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT7 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107046A9648 |
| Disegni meccanici | 1SDH002013A1101 |
| Schema elettrico | 1SDM000002A1001 |
| Istruzioni e manuali | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1250 A |
| tensione nominale (EF003977) | 690 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1250 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 1250 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1250 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
