Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

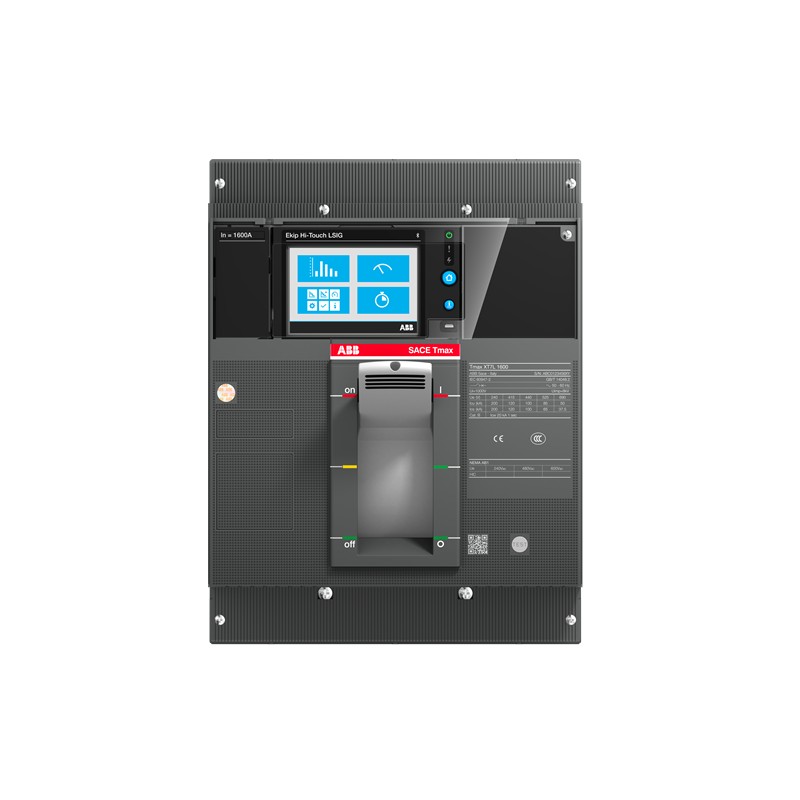

1SDA100911R1 ABB XT7H 1000 Ekip Touch Meas.LSI 1000 3p FF
Riferimento: 1SDA100911R1
Produttore: ABB
Descrizione:
XT7H 1000 Ekip Touch Meas.LSI 1000 3p FF
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | sì |
| Il sito ABB soddisfa l'obiettivo di conferimento dei rifiuti in discarica | Disponibile la convalida UL 2799 Zero Waste to Landfill |
| Istruzioni per lo smontaggio a fine vita | 9AKK108468A2357 |
| Dichiarazione Ambientale di Prodotto - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Tasso di riciclabilità del prodotto secondo EN45555 | Progettazione per chiudere i cicli di risorse - Standard EN45555 - 64,1% |
| Conformità dei materiali | |
| Dichiarazione REACH | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Stato RoHS | A seguito della Direttiva UE 2011/65/UE e della Rettifica 2015/863 del 22 luglio 2019 |
| Modello di notifica dei minerali provenienti da zone di conflitto (CMRT) | 9AKK108467A5658 |
| Legge sul controllo delle sostanze tossiche - TSCA | 9AKK108467A8326 |
| Ambiente | |
| Temperatura | Funzionamento -40 ... 125 °C |
| Informazioni ambientali | 9AKK108467A6707 |
| classificazione | |
| Codice d'ordine USA e Canada | XT7HE310DRFF000XXX |
| Numero E (Norvegia) | 4380668 |
| Ean | 8056221009652 |
| Quantità minima dell'ordine | 1 pezzo |
| Codice tariffario | 85362090 |
| dimensioni | |
| Larghezza del prodotto | 210 mm |
| Altezza del prodotto | 268 millimetri |
| Lunghezza del prodotto | 166 mm |
| Peso del prodotto | 9,7 kg |
| Informazioni sull'imballaggio | |
| Unità di imballaggio di livello 1 | Scatola 1 pezzo |
| Larghezza dell'imballaggio di livello 1 | 280 millimetri |
| Livello di imballaggio 1 Alto | 350 millimetri |
| Livello 1 Confezione lunga | 360 millimetri |
| Peso dell'imballaggio Livello 1 | 11,2 kg |
| Imballaggio EAN Livello 1 | 8056221009652 |
| Informazioni aggiuntive | |
| Tipo di interruttore da associare | Distribuzione dell'energia |
| Tipo di prodotto principale | SACE Tmax XT |
| Nome del prodotto | Interruttore automatico scatolato |
| Tipo di prodotto | Interruttore automatico |
| Versione | F |
| Disegno quotato CAD | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Tecnica | |
| Tasso attuale | corrente alternata |
| Durabilità elettrica | 3000 cicli |
| 60 cicli all'ora | |
| Durabilità meccanica | Ciclo 10000 |
| 60 cicli all'ora | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo |
| Perdita di potenza | alle condizioni operative nominali per polo 37 W |
| Corrente nominale (In) | 1000 A |
| Tensione nominale supportata da impulsi (Udiavoletto) | 8 kV |
| Tensione nominale di isolamento (Uio) | 1000 V |
| Tensione nominale di esercizio | 690 V CA |
| Potere nominale di interruzione di cortocircuito in servizio (ICs) | (220 V CA) 100 kA |
| (230 V CA) 100 kA | |
| (240 V CA) 100 kA | |
| (380 V CA) 70 kA | |
| (415 V CA) 70 kA | |
| (440 V CA) 65 kA | |
| (500 V CA) 50 kA | |
| (525 V CA) 50 kA | |
| (690 V CA) 42 kA | |
| Corrente nominale a breve termine Bassa tensione (ICw) | 20 kA |
| Potere nominale di interruzione di cortocircuito (ICu) | (220 V CA) 100 kA |
| (230 V CA) 100 kA | |
| (240 V CA) 100 kA | |
| (380 V CA) 70 kA | |
| (415 V CA) 70 kA | |
| (440 V CA) 65 kA | |
| (500 V CA) 50 kA | |
| (525 V CA) 50 kA | |
| (690 V CA) 42 kA | |
| Gruppo di continuità (IU) | 1000 A |
| Rilascio | LSI di misurazione tattile Ekip |
| Tipo di sblocco | Le |
| Livello di prestazioni di cortocircuito | H |
| Standard | IEC60947-2 |
| Sottotipo | XT7 · |
| Tipo di collegamento del terminale | Fronte |
| Certificati e dichiarazioni (numero del documento) | |
| Dati tecnici, informazioni tecniche | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107046A9648 |
| Disegni meccanici | 1SDH002013A1101 |
| Schema | 1SDM000002A1001 |
| Istruzioni e manuali | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| 1SDH001821A1001 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Interruttore di potenza per protezione trafo/generatore/impianto |
| ETIM 10 | EC000228 - Interruttore di potenza per protezione trafo/generatore/impianto |
| Codice di classificazione degli oggetti | Q |
| Categoria RAEE | 5. Piccola attrezzatura (nessuna dimensione esterna superiore a 50 cm) |
| Classe E | V11.1 : 27370409 |
ETIM for 1SDA100911R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1000 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica10000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1500.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
