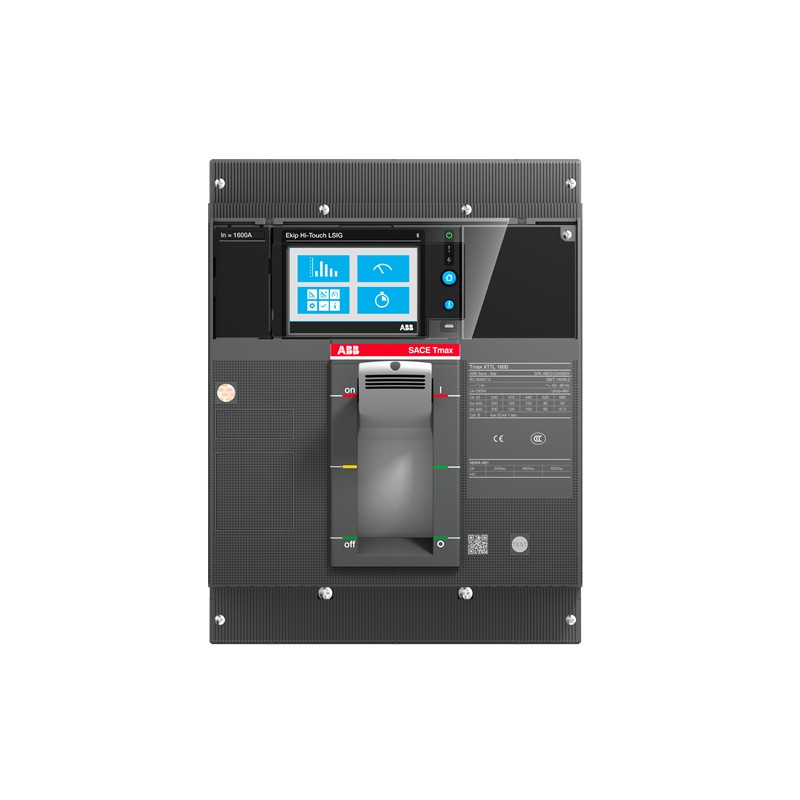

1SDA100857R1 ABB XT7S 1600 Ekip Hi-Touch LSI 1600A 3p FF
Riferimento: 1SDA100857R1
Produttore: ABB
Descrizione:
XT7S 1600 Ekip Hi-Touch LSI 1600A 3p FF
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2357 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1895 |
| 9AKK108468A4404 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 64.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 36c5e6ae-3467-483d-ad75-62369fe23a57 Italia (IT) |
| SCIP semplificato | 3b257420-e6a8-40a5-bf09-78a5b13802d5 Germania (DE) |
| 3a288b69-81ff-4923-9e31-18e2a8846255 Danimarca (DK) | |
| 7c160c81-353a-4f86-9230-baaf822cf826 Bulgaria (BG) | |
| 18a84c74-d43c-4b13-8b4a-f1a9d1deb065 Belgio (BE) | |
| cbc2fbfc-24ae-4107-b4da-0a8a880a8be3 Norvegia (NO) | |
| 78c704d8-94b2-4366-86e0-bf2832bc2e00 Finlandia (FI) | |
| 3d0f2862-1a4a-411b-a6d9-0a4ede96653c Polania (PL) | |
| 29f97799-e3c0-4fe0-a226-5264bec993f6 Spagna (ES) | |
| 81126d00-ee9f-4798-825b-6a9188a15d66 Belgio (BE) | |
| 3d0f2862-1a4a-411b-a6d9-0a4ede96653c Polania (PL) | |
| 3a288b69-81ff-4923-9e31-18e2a8846255 Danimarca (DK) | |
| 301e48a6-3dcf-486f-bf93-cf72af4d51da Svezia (SE) | |
| 38badb10-f729-4a26-a751-1b24190df510 Germania (DE) | |
| d35b9cbb-bd31-430a-8038-0a25d171044b Repubblica Ceca (CZ) | |
| 4524f8e8-929c-49ca-9c12-4855db306e28 Germania (DE) | |
| 78c704d8-94b2-4366-86e0-bf2832bc2e00 Finlandia (FI) | |
| 18a84c74-d43c-4b13-8b4a-f1a9d1deb065 Belgio (BE) | |
| 38badb10-f729-4a26-a751-1b24190df510 Germania (DE) | |
| db6e108b-6c29-460c-9517-5edadbe71d46 Portogallo (PT) | |
| fb5f9d4b-1dea-411e-aa62-91ea4d9b718f Polania (PL) | |
| acf326b7-e83c-416f-bf2f-c16c87000147 Grecia (GR) | |
| 4524f8e8-929c-49ca-9c12-4855db306e28 Germania (DE) | |
| 786be526-3476-47ce-92bd-6cc6498aa8b2 Francia (FR) | |
| cbc2fbfc-24ae-4107-b4da-0a8a880a8be3 Norvegia (NO) | |
| acf326b7-e83c-416f-bf2f-c16c87000147 Grecia (GR) | |
| d1cbbf3d-1e00-4434-a6f1-01b2e446d791 Croazia (HR) | |
| 21888fdb-db6f-4211-84fd-d8f09ecb7815 Polania (PL) | |
| 535debb8-dffd-4515-90e1-b8151be890f3 Paesi Bassi (Olanda) (NL) | |
| b6a6d17f-bd30-4b19-9478-dbe0e41253cb Svezia (SE) | |
| f63e2525-cc23-405a-a2b2-48d6ca1df171 Germania (DE) | |
| db6e108b-6c29-460c-9517-5edadbe71d46 Portogallo (PT) | |
| a282b9bf-938b-44ba-895d-5476c9f0e4a4 Germania (DE) | |
| f63e2525-cc23-405a-a2b2-48d6ca1df171 Germania (DE) | |
| a282b9bf-938b-44ba-895d-5476c9f0e4a4 Germania (DE) | |
| 8bb068b7-a3d0-4470-bcf1-7c45340edc7e Francia (FR) | |
| a45700fc-3bc2-41f4-8a8d-1b3246d23cce Ungheria (HU) | |
| 29f97799-e3c0-4fe0-a226-5264bec993f6 Spagna (ES) | |
| 3b257420-e6a8-40a5-bf09-78a5b13802d5 Germania (DE) | |
| 1ac7cc04-b07e-44b1-b952-03b39b8827a4 Estonia (EE) | |
| 81126d00-ee9f-4798-825b-6a9188a15d66 Belgio (BE) | |
| 301e48a6-3dcf-486f-bf93-cf72af4d51da Svezia (SE) | |
| 21888fdb-db6f-4211-84fd-d8f09ecb7815 Polania (PL) | |
| 786be526-3476-47ce-92bd-6cc6498aa8b2 Francia (FR) | |
| b6a6d17f-bd30-4b19-9478-dbe0e41253cb Svezia (SE) | |
| 8bb068b7-a3d0-4470-bcf1-7c45340edc7e Francia (FR) | |
| ef442475-e359-445f-a518-05cb3ba524b2 Ungheria (HU) | |
| fb5f9d4b-1dea-411e-aa62-91ea4d9b718f Polania (PL) | |
| a45700fc-3bc2-41f4-8a8d-1b3246d23cce Ungheria (HU) | |
| 535debb8-dffd-4515-90e1-b8151be890f3 Paesi Bassi (Olanda) (NL) | |
| 7c160c81-353a-4f86-9230-baaf822cf826 Bulgaria (BG) | |
| d1cbbf3d-1e00-4434-a6f1-01b2e446d791 Croazia (HR) | |
| d35b9cbb-bd31-430a-8038-0a25d171044b Repubblica Ceca (CZ) | |
| ef442475-e359-445f-a518-05cb3ba524b2 Ungheria (HU) | |
| 1ac7cc04-b07e-44b1-b952-03b39b8827a4 Estonia (EE) | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -40 ... 125 °C |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT7SE316FTFF000XXX |
| E-Number (Norway) | 4380642 |
| EAN | 8056221009119 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 210 mm |
| Altezza prodotto | 268 mm |
| Profondità prodotto | 166 mm |
| Peso netto prodotto | 9.7 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 280 mm |
| Altezza imballo livello 1 | 350 mm |
| Profondità imballo livello 1 | 360 mm |
| Peso lordo imballo livello 1 | 11.2 kg |
| EAN imballo livello 1 | 8056221009119 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1336 |
| 1SDH002065A1338 | |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | 3000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 10000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 94 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 45 kA | |
| (525 V AC) 45 kA | |
| (690 V AC) 30 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 20 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 45 kA | |
| (525 V AC) 45 kA | |
| (690 V AC) 30 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Sgancio | Ekip Hi-Touch LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT7 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107046A9648 |
| Disegni meccanici | 1SDH002013A1101 |
| Schema elettrico | 1SDM000002A1001 |
| Istruzioni e manuali | 1SDH002013A1001 |
| 1SDH002013A1002 | |
| 1SDH001821A1001 | |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100857R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica1600 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1600 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica16000 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica2400.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
