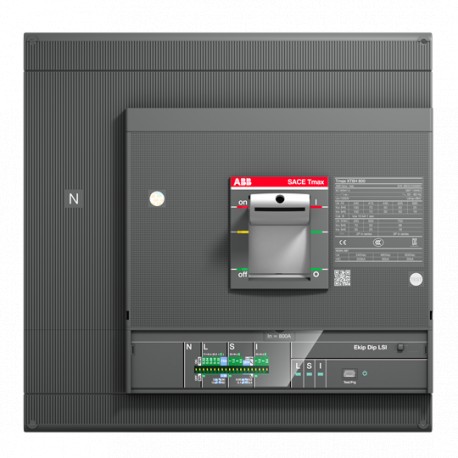

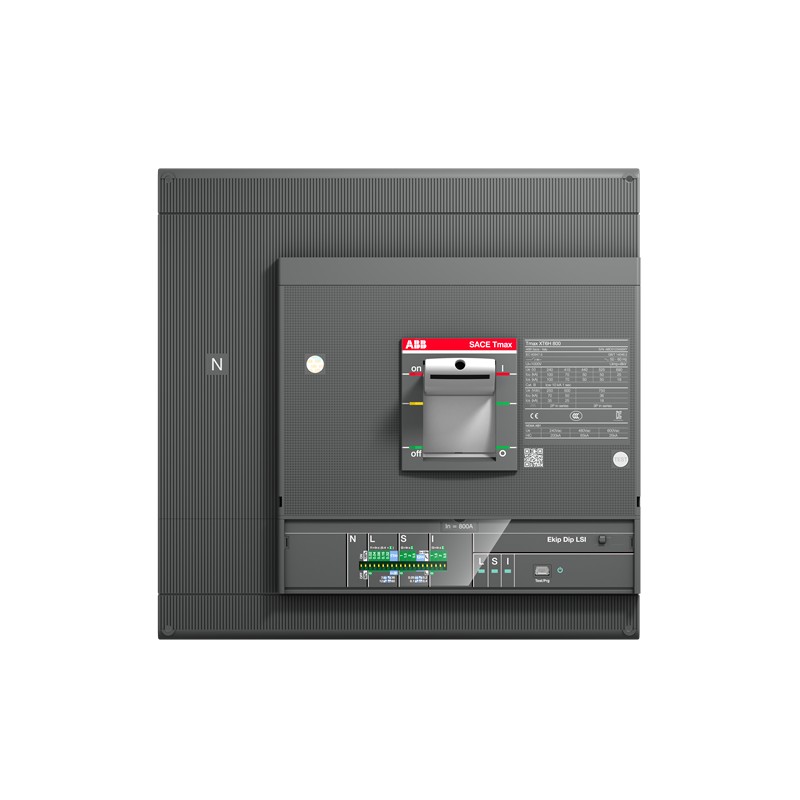

ABB 1SDA100755R1 1SDA100755R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA100755R1 ABB XT6S 1000 Ekip Dip LS/I In 1000 4p F F

Riferimento: 1SDA100755R1

Produttore: ABB

Descrizione:

XT6S 1000 Ekip Dip LS/I In=1000 4p F F

Categorie:

Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
ABB > scatolati "Isomax-Tmax"

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
ETIM
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 4.098,39 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 7-8 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

DETTAGLI

ABB EcoSolutions
ABB EcoSolutions	Sì
ABB Site Meeting Group Waste To Landfill Target	UL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions	9AKK108468A2356
Dichiarazione prodotto ambientale - EPD	9AKK108468A9752
	9AKK108468A2295
Extended Product Lifetime	Product Modularity
Recyclability Rate of the Product acc. to EN45555	Design for Closing Resource Loops - Standard EN45555 - 60 %
Material Compliance
REACH Declaration	9AKK108466A1425
Informazioni RoHS	9AKK108466A1424
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)	9AKK108467A5658
Toxic Substances Control Act - TSCA	9AKK108467A8326
SCIP	38436293-e363-48b4-ae6f-1abaab78476d Italia (IT)
SCIP semplificato	47bd3391-00a1-46d9-9231-05b183592e85 Belgio (BE)
	66da03b7-90a3-4b56-8f13-184d84097ba3 Paesi Bassi (Olanda) (NL)
	279e39c6-4b46-4146-aaf3-28c1a45b3227 Ungheria (HU)
	44ccd390-9b6f-4cc5-9e0a-ec602e99b090 Croazia (HR)
	cccd2b02-ca3f-4d6f-9fa3-591da824a3e4 Repubblica Ceca (CZ)
	46f2e050-161e-4c84-9dad-95c0608de14d Polania (PL)
	491623a0-a079-4ca1-b165-1ab9e7a39acd Polania (PL)
	8583becd-2a98-41ed-9fb1-301ed83050d8 Finlandia (FI)
	1ab3962d-ba51-4925-9651-9ec31ebef12f Belgio (BE)
	28a75dbd-fe9c-4b23-8793-a2f08b2763bc Germania (DE)
	f0919e3e-b2cd-43df-8247-97c7c104ed18 Danimarca (DK)
	65c92e81-d87f-45fb-b1ce-03111c772e8a Germania (DE)
	4daf589b-6a36-47f6-90a8-d0fc558dd5b9 Germania (DE)
	20a9b346-61f1-4409-a9c5-5ba049f34633 Norvegia (NO)
	06b49d45-1a97-409e-8d84-ac928e6b7dc9 Estonia (EE)
	4642eaff-464f-4f09-9044-478067ec4a5c Grecia (GR)
	56fe891c-c4fd-440c-a89c-e818ff8e895a Portogallo (PT)
	1a705a7a-f571-4a2e-810b-99ed6cdea24e Bulgaria (BG)
	b7e2868f-de5f-405f-bcfc-be1aafc6d6be Svezia (SE)
	71dcec2f-bf2b-4fb6-b1cc-ece113519597 Polania (PL)
	b7f2b6c0-8088-469c-8eb7-468d8a228958 Francia (FR)
	f65a586f-52fa-4542-8eb2-d85f2ad5d24f Svezia (SE)
	ed16a08b-b7af-487f-8f4b-4d1aa0a41c91 Germania (DE)
	5850d7f0-9057-4523-978f-c5fd61140939 Francia (FR)
	cae5c814-ea2d-48f3-8d92-df956ce8b8db Ungheria (HU)
	abf4dbc5-19ce-4fc9-b606-5c19ad090fdb Germania (DE)
	9220f8eb-8955-4677-ba85-e319ff0062e4 Spagna (ES)
Dati ambientali
Informazioni ambientali	9AKK108467A6707
Ordinazione
Codice ordine locale_USCON	XT6SE41K0EFF000XXX
E-Number (Norway)	4380584
EAN	8056221008099
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85362090
Dimensioni
Larghezza prodotto	280 mm
Altezza prodotto	268 mm
Profondità prodotto	103.5 mm
Peso netto prodotto	12 kg
Informazioni imballo
Unità imballo livello 1	box 1 pezzo (i)
Larghezza imballo livello 1	305 mm
Altezza imballo livello 1	285 mm
Profondità imballo livello 1	370 mm
Peso lordo imballo livello 1	14 kg
EAN imballo livello 1	8056221008099
Informazioni addizionali
Tipo di interruttore da associare	Power Distribution
Tipo principale prodotto	SACE Tmax XT
Nome prodotto	Moulded Case Circuit Breaker
Tipo prodotto	Automatic Circuit Breaker
Versione	F
CAD Dimensional Drawing	1SDH002065A1214
	1SDH002065A1245
Dati tecnici
Tipo di corrente	AC
Durata elettrica	5000 ciclo (i)
	60 cicli orari
Durata meccanica	20000 ciclo (i)
	120 cicli orari
Numero di poli	4P
Ordine multiplo	1 pezzo (i)
Perdita di potenza	83.5 W
Corrente nominale (I_n)	1000 A
Tensione di tenuta ad impulso (U_imp)	8 kV
Tensione nominale di isolamento (U_i)	1000 V
Tensione nominale di funzionamento	690 V AC
Potere di cortocircuito di servizio nominale (I_cs)	(220 V AC) 85 kA
	(230 V AC) 85 kA
	(240 V AC) 85 kA
	(380 V AC) 50 kA
	(415 V AC) 50 kA
	(440 V AC) 45 kA
	(500 V AC) 35 kA
	(525 V AC) 35 kA
	(690 V AC) 22 kA
Corrente nominale ammissibile di breve durata (I_cw)	10 kA
Potere di cortocircuito estremo nominale (I_cu)	(220 V AC) 85 kA
	(230 V AC) 85 kA
	(240 V AC) 85 kA
	(380 V AC) 50 kA
	(415 V AC) 50 kA
	(440 V AC) 45 kA
	(500 V AC) 35 kA
	(525 V AC) 35 kA
	(690 V AC) 22 kA
	(250 V DC) 2 Poli in Serie 50 kA
	(500 V DC) 2 Poli in Serie 35 kA
	(750 V DC) 3 Poli in Serie 24 kA
Corrente nominale ininterrotta (I_u)	1000 A
Sgancio	Ekip Dip LS/I
Tipo di sgancio	EL
Livello di prestazioni in cortocircuito	S
Norme di riferimento	IEC60947-2
Sottotipo	XT6
Tipo di connessione morsetto	Front
Certificati e dichiarazioni (numero del documento)
Scheda tecnica	1SDC210100D0206
	1SDC210099D0206
Dichiarazione di conformità - CE	9AKK107680A2825
EU Data Act Compliance Declaration	1SDH002560A1001
Disegni meccanici	1SDH002012A1101
Schema elettrico	1SDM000005A1001
Istruzioni e manuali	1SDH002012A1001
Classificazioni e standard esterni
ETIM 9	EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10	EC000228 - Power circuit-breaker for trafo/generator/installation protection
Codice classificazione oggetto	Q
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClass	V11.1 : 27370409

ETIM for 1SDA100755R1 Apparecchi elettrici a bassa tensione (EC000228)

Nome caratteristicacorrente permanente nominale Iu (EF001389)

Valore caratteristica1000 A

Nome caratteristicatensione nominale (EF003977)

Valore caratteristica690 V

Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)

Valore caratteristica1000 A

Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)

Valore caratteristica1000 A

Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)

Valore caratteristica1000 A

Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)

Valore caratteristicaNo

Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)

Valore caratteristicaraccordo a bullone

Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)

Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa

Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)

Valore caratteristicaNo

Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)

Valore caratteristicaNo

Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)

Valore caratteristica0

Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)

Valore caratteristica0

Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)

Valore caratteristica0

Nome caratteristicacon segnalatore di intervento presente (EF007006)

Valore caratteristicaNo

Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)

Valore caratteristicaNo

Nome caratteristicanumero di poli (EF001391)

Valore caratteristica4

Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)

Valore caratteristicadavanti

Nome caratteristicatipo di elemento di azionamento (EF006976)

Valore caratteristicamanetta

Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)

Valore caratteristicaSì

Nome caratteristicaazionamento a motore integrato (EF006697)

Valore caratteristicaNo

Nome caratteristicaazionamento a motore opzionale (EF007386)

Valore caratteristicaSì

Nome caratteristicagrado di protezione (IP) (EF005474)

Valore caratteristicaIP20

DATASHEET - PDF

Titolo

Dimensione

Tipo

PDF CATALOG ABB TMAX XT EN

70 Mbytes
