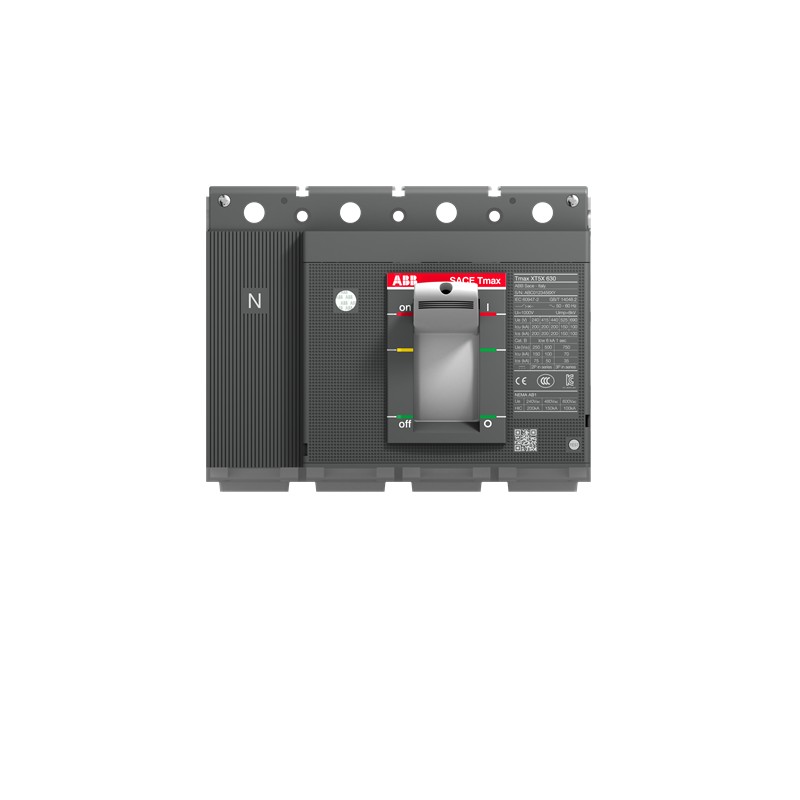

1SDA100564R1 ABB XT5L 400 PARTE INTERRUTTIVA 4p F F
1SDA100564R1
ABB
XT5L 400 PARTE INTERRUTTIVA 4p F F
XT5L 400 BREAKING PART 4p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2353 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Ordinazione | |
| E-Number (Finland) | 3641433 |
| EAN | 8056221006408 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Dimensioni | |
| Larghezza prodotto | 186 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.15 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 244 mm |
| Altezza imballo livello 1 | 236 mm |
| Profondità imballo livello 1 | 286 mm |
| Peso lordo imballo livello 1 | 4.5 kg |
| EAN imballo livello 1 | 8056221006408 |
| Informazioni addizionali | |
| Durata elettrica | 120 cicli orari |
| 7000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 20000 ciclo (i) | |
| Numero di poli | 4 |
| Ordine multiplo | 1 pezzo (i) |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Breaking Part |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (240 V AC) 150 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 70 kA | |
| (250 V DC) 2 Poli in Serie 70 kA | |
| (500 V DC) 2 Poli in Serie 70 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (240 V AC) 150 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 85 kA | |
| (525 V AC) 85 kA | |
| (690 V AC) 70 kA | |
| (250 V DC) 2 Poli in Serie 70 kA | |
| (500 V DC) 2 Poli in Serie 70 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Livello di prestazioni in cortocircuito | L |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Versione | F |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| tensione nominale (EF003977) | 690 V |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
