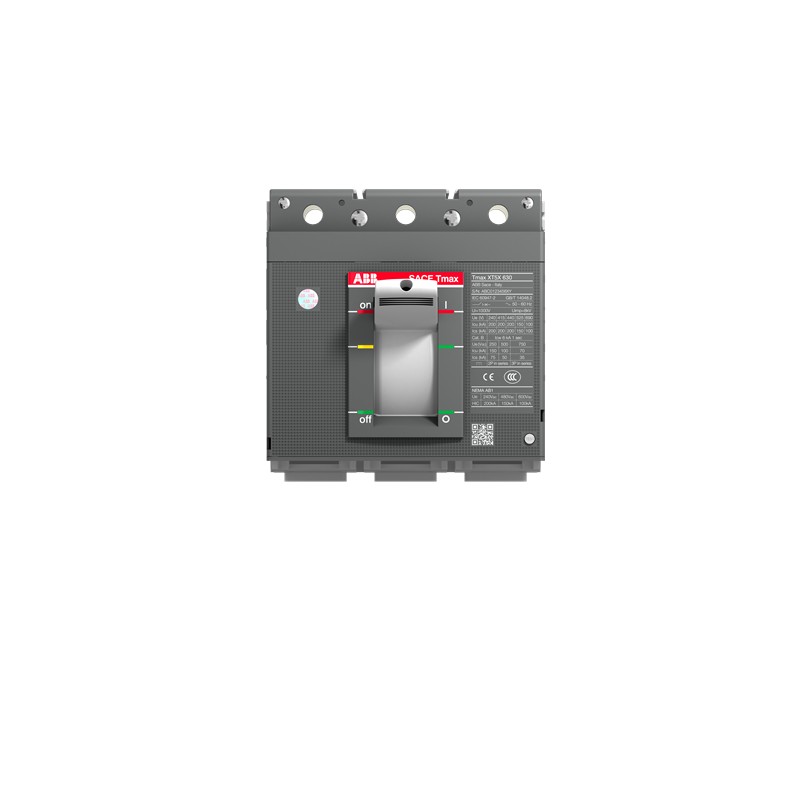

1SDA100555R1 ABB XT5S 630 PARTE INTERRUTTIVA 3p F F
1SDA100555R1
ABB
XT5S 630 PARTE INTERRUTTIVA 3p F F
XT5S 630 BREAKING PART 3p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | a2a2fb3b-5a04-4d69-b154-0dce2dbe5175 Italia (IT) |
| SCIP semplificato | f0ecbbe7-26d9-4536-8758-f4023abde33f Germania (DE) |
| a1a2787c-b699-4f5e-94a1-97201f809c39 Polania (PL) | |
| cefebe64-bea7-4419-833e-7ccaed726b7d Norvegia (NO) | |
| 6b0f186b-f1d1-44f3-a62d-50181566c34c Finlandia (FI) | |
| e18f0c55-affb-4de6-a5f5-ecf4963863ca Paesi Bassi (Olanda) (NL) | |
| bd5b1ada-b5bb-464a-ab48-5fb985c43fbc Germania (DE) | |
| 3ddf9ed9-e9ac-4741-bad6-819c19358985 Danimarca (DK) | |
| 0e5242a1-af9d-4cfa-95c3-a576ae9152f3 Germania (DE) | |
| 34182853-7844-4205-bfb1-18e10239b8d1 Croazia (HR) | |
| 9c66612c-d471-47a4-847a-dc40508cd2d0 Repubblica Ceca (CZ) | |
| 007f2027-9f69-4c0f-b154-ea00f13dd427 Polania (PL) | |
| d4706c84-7036-41a5-ab94-01c6ac03abe7 Paesi Bassi (Olanda) (NL) | |
| 2eafb689-6a25-4ca0-b551-6ae34e93d3f1 Paesi Bassi (Olanda) (NL) | |
| 55eb9fe5-792c-4243-b3b9-88e40aefaa33 Estonia (EE) | |
| 1ee6881e-72a5-4cf2-a633-15924f5183e1 Portogallo (PT) | |
| 0b74b4e1-94b7-4898-9769-3206c89ddc12 Bulgaria (BG) | |
| a55b5826-60a4-4035-8d9d-8c4ad38e356d Svezia (SE) | |
| 3c832cc4-d70b-4fb0-9286-dd491ddeaedf Polania (PL) | |
| 95924cbd-1e70-4c15-9003-d9bd82bce4ed Francia (FR) | |
| 7cc37f57-c966-4621-8bcc-798bf443ccd5 Svezia (SE) | |
| 389d2306-0757-44fb-9b89-6db8faf93a45 Grecia (GR) | |
| 91dc87b9-4b45-42af-aa89-7dbec48e19aa Germania (DE) | |
| afa83d5e-e7be-4ac6-b5c2-e733e7b5c94d Germania (DE) | |
| 2faf6300-6bd3-4a67-8b4d-c7a777a68e69 Francia (FR) | |
| b6778e68-1a83-499b-8f9e-e459ce86e41d Paesi Bassi (Olanda) (NL) | |
| 25750d1d-a791-484f-9b8a-1a69da845a1a Spagna (ES) | |
| bf20c32c-4fc7-4703-afba-0664c9071ec4 Paesi Bassi (Olanda) (NL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| E-Number (Finland) | 3641402 |
| E-Number (Norway) | 4380326 |
| EAN | 8056221006316 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 3.425 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 3.8 kg |
| EAN imballo livello 1 | 8056221006316 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Breaking Part |
| Versione | F |
| Dati tecnici | |
| Durata elettrica | 5000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poli in Serie 35 kA | |
| (500 V DC) 2 Poli in Serie 35 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 6 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poli in Serie 35 kA | |
| (500 V DC) 2 Poli in Serie 35 kA | |
| Corrente nominale ininterrotta (Iu) | 630 A |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| tensione nominale (EF003977) | 690 V |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
