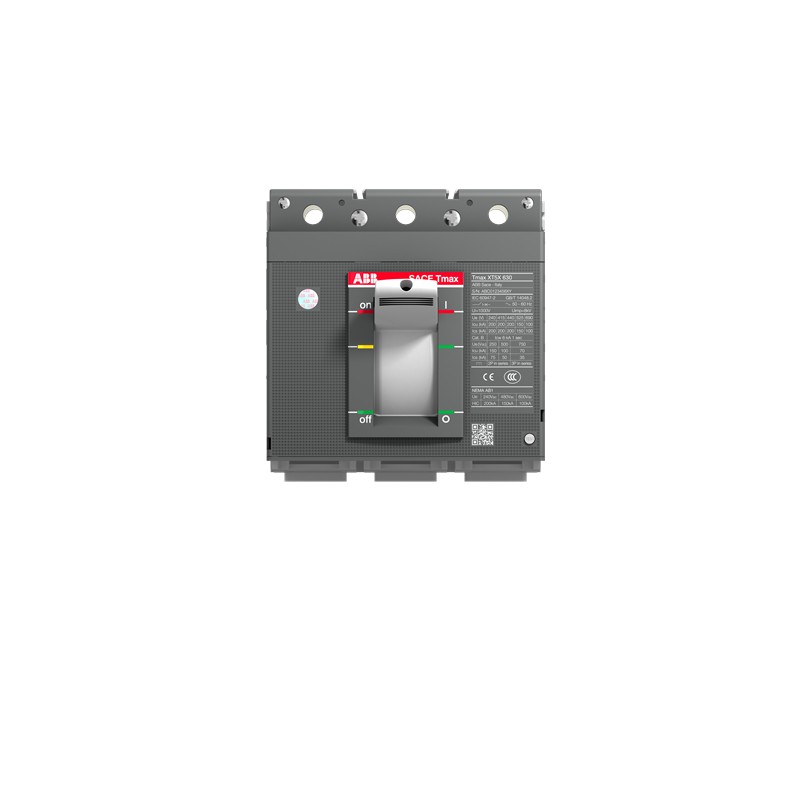

1SDA100550R1 ABB XT5N 400 PARTE INTERRUTTIVA 3p F F
1SDA100550R1
ABB
XT5N 400 PARTE INTERRUTTIVA 3p F F
XT5N 400 BREAKING PART 3p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 6ec8fe9c-35cc-465d-820a-ddaa8f459a25 Italia (IT) |
| SCIP semplificato | c8c90e9d-7c70-4379-96fd-a9ae6e6f1300 Germania (DE) |
| d0900ff7-a757-4fae-a881-a5ea25351c51 Germania (DE) | |
| 9b07e73f-14d1-4af1-9110-b8729f7402a2 Francia (FR) | |
| 1ad62dc8-d90d-4210-b193-abc6073a67d1 Paesi Bassi (Olanda) (NL) | |
| 4b23fb89-fe2c-4410-bb42-7289f5302151 Spagna (ES) | |
| c9ce231f-a540-402b-914b-56397cad868a Paesi Bassi (Olanda) (NL) | |
| 3a1436a8-4a07-462c-8f47-ffbf4c6edb63 Bulgaria (BG) | |
| 4978c3e4-b48b-4753-98bb-afdbf6490a07 Svezia (SE) | |
| 5fc59b9e-999c-48b4-a1e4-ec0f65261b4f Polania (PL) | |
| 7fbd870b-b6ac-4dbd-96ee-efc6241fb2dd Francia (FR) | |
| 80841d8b-b4a7-45a3-9c5b-6b33269890f7 Svezia (SE) | |
| 41f6ce1e-07b4-4cef-a89d-70321e8d8e4b Grecia (GR) | |
| c62e49f2-6aaf-4fec-bf1a-29b933eff264 Germania (DE) | |
| e8c252fe-cd80-4dc9-8ab0-2c27501bb96e Polania (PL) | |
| e6573a9b-6cca-49ba-9817-a8923496bfa5 Norvegia (NO) | |
| 9dab5e1f-6113-4646-86e3-0641a27ce089 Finlandia (FI) | |
| c65804ad-6e27-4de9-aa6e-595f51ec3530 Paesi Bassi (Olanda) (NL) | |
| a58a46b9-21ca-4071-b3f6-13ce22ee89b5 Germania (DE) | |
| 6fe5a1fb-9b7a-4954-b0d0-677b146c7b46 Danimarca (DK) | |
| 8806fe7b-7636-410b-bf82-b3ea05db2540 Germania (DE) | |
| 919307d7-d6a1-4434-89eb-f8f18f607211 Croazia (HR) | |
| cc802dfa-0019-40e3-b63b-909338aacc7f Repubblica Ceca (CZ) | |
| 3fd922df-49c8-4629-942f-1424b724d3d6 Polania (PL) | |
| fcf12145-12f8-489d-a1a2-5d2f5cec55bb Paesi Bassi (Olanda) (NL) | |
| b5ce3e0b-1e9a-4aa0-bf4a-de0568d473b2 Paesi Bassi (Olanda) (NL) | |
| bd70af9c-c0f3-4891-9472-e1c6ef509af2 Estonia (EE) | |
| 63900ef9-165f-457b-ac78-dafa3ba146d1 Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| E-Number (Finland) | 3641396 |
| E-Number (Norway) | 4380323 |
| EAN | 8056221006262 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85389099 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 3.425 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 3.8 kg |
| EAN imballo livello 1 | 8056221006262 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Breaking Part |
| Versione | F |
| Dati tecnici | |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poli in Serie 25 kA | |
| (500 V DC) 2 Poli in Serie 25 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| (250 V DC) 2 Poli in Serie 25 kA | |
| (500 V DC) 2 Poli in Serie 25 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| tensione nominale (EF003977) | 690 V |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
