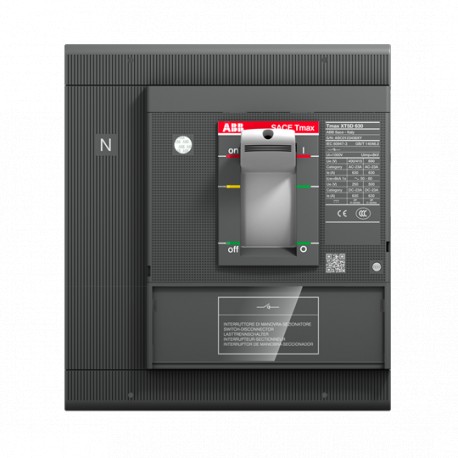

1SDA100549R1 ABB XT5D 630 4p F F
1SDA100549R1
ABB
XT5D 630 4p F F
Apparecchi elettrici a bassa tensione > Sezionatore
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | bf15f994-6831-4b5a-8a1d-08ff18684528 Italia (IT) |
| SCIP semplificato | b8ed9c1f-2415-4d42-9c32-b2becb3b5c0c Germania (DE) |
| e13cdd0b-909b-4787-803c-fa77750dd19a Germania (DE) | |
| 953d7c07-5c4d-4af7-b279-138196e17b5f Polania (PL) | |
| 55687a76-c562-4e8d-bb42-49cdabe1199e Norvegia (NO) | |
| a18baa3c-7020-41d1-a72c-f13671d21b36 Finlandia (FI) | |
| 7d64434c-7722-4d62-9b3e-908ac2a7539f Paesi Bassi (Olanda) (NL) | |
| c2697ba4-1c25-471f-b7d7-ae8731ad3c52 Germania (DE) | |
| b6a89e0f-1cd9-47f2-a01e-25e07a4425a5 Danimarca (DK) | |
| 1fccba85-d044-47b0-b0b7-8b18bbc87015 Croazia (HR) | |
| d2dd09ce-cef0-4837-a976-65f4c6e6d872 Repubblica Ceca (CZ) | |
| f18c772a-f5e2-418d-83a2-7fa4d57b9911 Polania (PL) | |
| fd2f2615-c0a9-4111-a6ba-3136479a3873 Paesi Bassi (Olanda) (NL) | |
| cee2832c-72ff-4eef-9bec-22a52d64d496 Paesi Bassi (Olanda) (NL) | |
| decfd2a6-3cd8-4eed-adbf-c16e9c9d2a44 Estonia (EE) | |
| 5f41e7ad-9a19-4e17-838e-cf2ec0222cd0 Portogallo (PT) | |
| 34e7d555-b375-43e5-985d-51401b776d23 Bulgaria (BG) | |
| ed1e52be-0e22-4118-bafb-6e0aff8b39f6 Svezia (SE) | |
| 01c98c44-9950-4bb1-88c7-178a0e9a477d Polania (PL) | |
| d2748ad4-97e1-4430-88b1-6f3de75de0d1 Francia (FR) | |
| 33f5a350-2a8c-4ec2-b6ed-ee19926c271b Svezia (SE) | |
| 8e6ba879-e194-47fc-9cc0-45b3a7f732c4 Grecia (GR) | |
| 0e971679-8bea-4de6-8b34-5905ab243498 Germania (DE) | |
| ee9a92f2-885e-452d-89a7-89a449ae9259 Germania (DE) | |
| ee806ff4-9fb6-4d27-8587-b4fd115b4aa8 Francia (FR) | |
| daadbc90-2a33-4be2-bd50-7736d56e4a5a Paesi Bassi (Olanda) (NL) | |
| ac09edab-8219-472c-a9e4-e646b309df69 Spagna (ES) | |
| b333577e-9c43-4856-bdb2-0470740cadb6 Paesi Bassi (Olanda) (NL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5DE4600DFF000XXX |
| E-Number (Norway) | 4380447 |
| EAN | 8056221006255 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 186 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 5.6 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 6.088 kg |
| EAN imballo livello 1 | 8056221006255 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1183 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Durata elettrica | 5000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 4P |
| Ordine multiplo | 1 pezzo (i) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-23A (Ie) | (400 V) 630 A |
| (690 V) 630 A | |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Corrente nominale ammissibile di breve durata (Icw) | 7.6 kA |
| Corrente nominale ininterrotta (Iu) | 630 A |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 0 V |
| resistenza a corrente di breve durata Icw (EF007050) | 7.6 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | bianco |
| tipo di elemento di azionamento (EF006976) | manetta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 4 |
