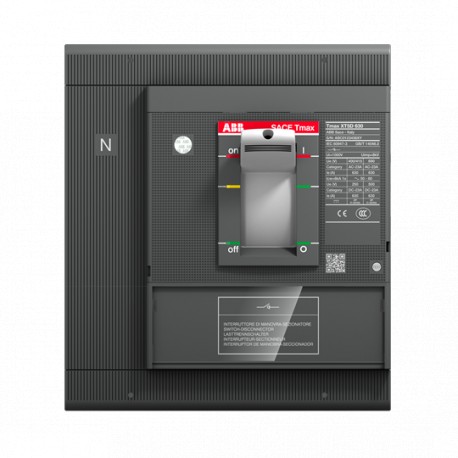

1SDA100548R1 ABB XT5D 400 4p F F
1SDA100548R1
ABB
XT5D 400 4p F F
Apparecchi elettrici a bassa tensione > Sezionatore
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 3d18b1f4-4d08-4643-b3a9-f7162aec4b52 Italia (IT) |
| SCIP semplificato | 515fae19-d5a1-4c9d-bfd5-7150013e78dc Francia (FR) |
| f9fcc9e8-e30d-4774-ba61-0f244abb42a7 Grecia (GR) | |
| 38d310c0-63d4-4423-9a8d-799701e9ca16 Germania (DE) | |
| 60ce7c87-9c46-4138-a2c3-1753a7ef888e Finlandia (FI) | |
| b77336b9-c285-4ec0-8eae-329474e23b67 Ungheria (HU) | |
| 63601c75-41ed-4206-80a2-7de275c81b81 Paesi Bassi (Olanda) (NL) | |
| 0a555105-8471-4a70-af4c-8b07c080eba2 Svezia (SE) | |
| 71e0c04e-df95-48f8-801f-e507c7e0619a Germania (DE) | |
| 015b7f0b-579a-4f74-ad7a-f1dd6bee7108 Portogallo (PT) | |
| f38f9f6c-2841-48ff-a64b-ccfc16d80025 Germania (DE) | |
| 91ee2f17-828a-4814-94a3-bc834f0ad9bc Polania (PL) | |
| 015b7f0b-579a-4f74-ad7a-f1dd6bee7108 Portogallo (PT) | |
| f9fcc9e8-e30d-4774-ba61-0f244abb42a7 Grecia (GR) | |
| a9445c33-1800-49bd-ad8f-ddbfac187b18 Germania (DE) | |
| 84f1e865-66ae-4e00-a5ed-44780ad5ea77 Polania (PL) | |
| f38f9f6c-2841-48ff-a64b-ccfc16d80025 Germania (DE) | |
| 71e0c04e-df95-48f8-801f-e507c7e0619a Germania (DE) | |
| e136e2ce-35f6-456f-afb9-2c2388c709ab Spagna (ES) | |
| aae2e110-77ea-4db8-977b-3bc59204476d Francia (FR) | |
| f19452ee-00f8-448d-b689-7cc7915a2713 Ungheria (HU) | |
| b77336b9-c285-4ec0-8eae-329474e23b67 Ungheria (HU) | |
| 61217bed-bf27-4dce-91e9-e73db4756400 Estonia (EE) | |
| aae2e110-77ea-4db8-977b-3bc59204476d Francia (FR) | |
| 91ee2f17-828a-4814-94a3-bc834f0ad9bc Polania (PL) | |
| f19452ee-00f8-448d-b689-7cc7915a2713 Ungheria (HU) | |
| c4b6826b-b6bf-4324-9e05-0f2a9ece7770 Croazia (HR) | |
| ec7e07d3-f738-4f6d-a734-bec5320ab392 Repubblica Ceca (CZ) | |
| 63601c75-41ed-4206-80a2-7de275c81b81 Paesi Bassi (Olanda) (NL) | |
| c17f2616-f7a6-4bcb-99bc-80d9a985600e Bulgaria (BG) | |
| 515fae19-d5a1-4c9d-bfd5-7150013e78dc Francia (FR) | |
| 01bac6da-cdc9-40cb-a0e7-8a534c2bbe67 Svezia (SE) | |
| aa3e606e-eb21-4e5b-9b99-47c77fc221dd Polania (PL) | |
| 0a555105-8471-4a70-af4c-8b07c080eba2 Svezia (SE) | |
| e136e2ce-35f6-456f-afb9-2c2388c709ab Spagna (ES) | |
| 34ca218e-e643-435f-8571-3b099d355aba Belgio (BE) | |
| 61217bed-bf27-4dce-91e9-e73db4756400 Estonia (EE) | |
| 0746af35-681d-4bc2-b5ec-4609e3a0eaa2 Belgio (BE) | |
| 60ce7c87-9c46-4138-a2c3-1753a7ef888e Finlandia (FI) | |
| 38d310c0-63d4-4423-9a8d-799701e9ca16 Germania (DE) | |
| f2d07ccb-a874-4b5f-ba1e-270431a75952 Germania (DE) | |
| 01bac6da-cdc9-40cb-a0e7-8a534c2bbe67 Svezia (SE) | |
| a9445c33-1800-49bd-ad8f-ddbfac187b18 Germania (DE) | |
| ec7e07d3-f738-4f6d-a734-bec5320ab392 Repubblica Ceca (CZ) | |
| aa3e606e-eb21-4e5b-9b99-47c77fc221dd Polania (PL) | |
| 34ca218e-e643-435f-8571-3b099d355aba Belgio (BE) | |
| 1f9ccb0e-bbd8-4434-98fe-32035a458f6d Norvegia (NO) | |
| 0746af35-681d-4bc2-b5ec-4609e3a0eaa2 Belgio (BE) | |
| f2d07ccb-a874-4b5f-ba1e-270431a75952 Germania (DE) | |
| b9837d3d-eb64-4f6d-97db-ee272ad708b0 Danimarca (DK) | |
| c17f2616-f7a6-4bcb-99bc-80d9a985600e Bulgaria (BG) | |
| b9837d3d-eb64-4f6d-97db-ee272ad708b0 Danimarca (DK) | |
| 84f1e865-66ae-4e00-a5ed-44780ad5ea77 Polania (PL) | |
| 1f9ccb0e-bbd8-4434-98fe-32035a458f6d Norvegia (NO) | |
| c4b6826b-b6bf-4324-9e05-0f2a9ece7770 Croazia (HR) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5DE440ADFF000XXX |
| E-Number (Norway) | 4380446 |
| EAN | 8056221006248 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 186 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 5.6 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 6.088 kg |
| EAN imballo livello 1 | 8056221006248 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1183 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 4P |
| Ordine multiplo | 1 pezzo (i) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-23A (Ie) | (400 V) 400 A |
| (690 V) 400 A | |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 0 V |
| resistenza a corrente di breve durata Icw (EF007050) | 5 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | bianco |
| tipo di elemento di azionamento (EF006976) | manetta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
