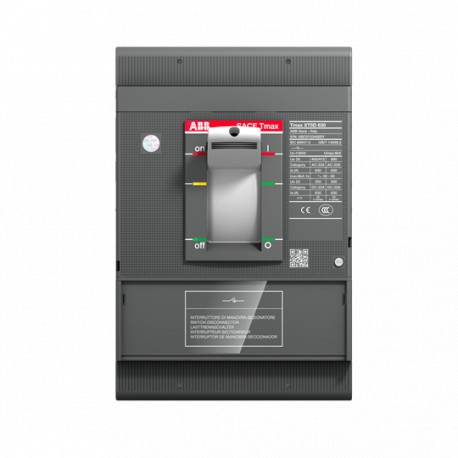

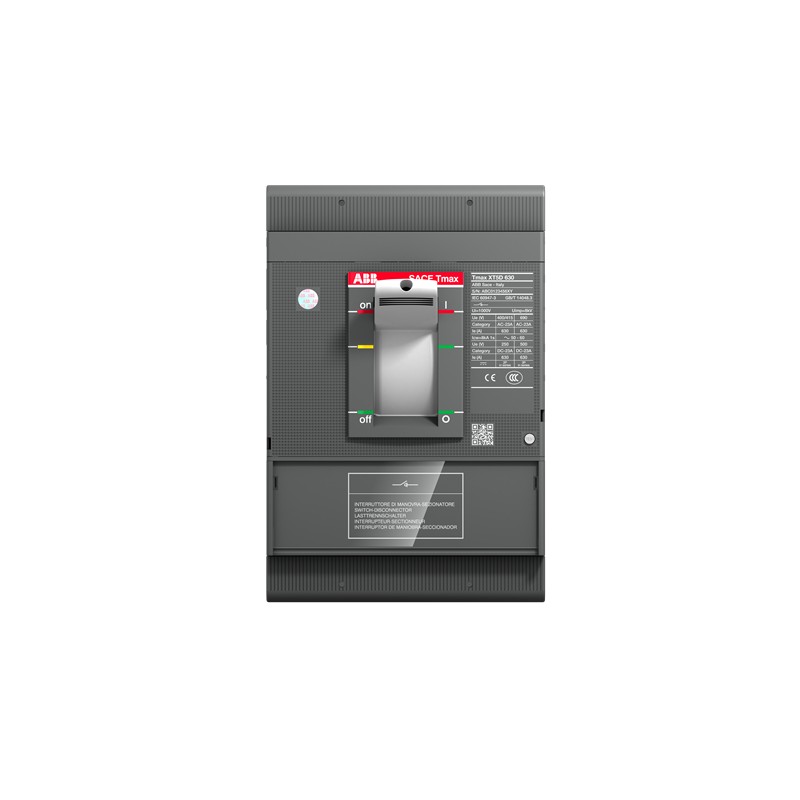

1SDA100547R1 ABB XT5D 630 3p F F
1SDA100547R1
ABB
XT5D 630 3p F F
Apparecchi elettrici a bassa tensione > Sezionatore
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 0e69743b-711a-45a9-93c8-7185b7a4612c Italia (IT) |
| SCIP semplificato | b40772c6-8fcf-4be5-b6f1-881ee30c0968 Finlandia (FI) |
| 56534752-6c58-483b-bd57-5ba8cc14644e Svezia (SE) | |
| a7649ca6-00a0-4a31-a7db-1a83c72e37d8 Paesi Bassi (Olanda) (NL) | |
| d88254a4-e2e1-4787-be52-7878e54a6eba Estonia (EE) | |
| cdc638e9-081d-43a0-bbe8-29e2bd487a8c Belgio (BE) | |
| b3d37582-0f05-4519-bc2b-8578b64bf404 Spagna (ES) | |
| fca9bacb-174f-4e06-9980-5b79f356a670 Svezia (SE) | |
| 03c0335c-f2ec-4e48-96c6-f1ba7d97ec22 Polania (PL) | |
| e8fa2138-31ca-4be2-82d4-41b5a7331dd2 Francia (FR) | |
| 3ccb7bdc-d700-458e-8f1c-ce6634162c1e Germania (DE) | |
| 56534752-6c58-483b-bd57-5ba8cc14644e Svezia (SE) | |
| 45d7c2ad-8367-461e-b2c6-709d61cc0724 Bulgaria (BG) | |
| a7649ca6-00a0-4a31-a7db-1a83c72e37d8 Paesi Bassi (Olanda) (NL) | |
| 9d5f2d4b-bc3b-4b02-823b-b42967f28fee Repubblica Ceca (CZ) | |
| d88254a4-e2e1-4787-be52-7878e54a6eba Estonia (EE) | |
| 05df06ac-5a09-4255-8186-5b005bb09b84 Ungheria (HU) | |
| 0da94c7c-ac6c-466f-a698-bb62ffcc0044 Polania (PL) | |
| 6b38367c-519e-49ab-aaa5-c9b5317487f2 Francia (FR) | |
| 13cf62a1-fe9e-4380-9ab4-c80e61140867 Ungheria (HU) | |
| f5c031e8-b9c5-4c77-b72f-ace7bf57a0c6 Portogallo (PT) | |
| b965f448-3306-4158-b355-797a3909cbb4 Grecia (GR) | |
| 053d16ba-28c8-4dbf-96aa-02a68d4a2617 Germania (DE) | |
| 0da94c7c-ac6c-466f-a698-bb62ffcc0044 Polania (PL) | |
| 7c47e165-e7e8-4fca-a4df-86b6651a28b1 Polania (PL) | |
| 4d025deb-e04a-4239-a8bd-fd376799cd79 Belgio (BE) | |
| 053d16ba-28c8-4dbf-96aa-02a68d4a2617 Germania (DE) | |
| 11a26f20-49f6-427d-a4e2-ade82aa6a1de Germania (DE) | |
| fca9bacb-174f-4e06-9980-5b79f356a670 Svezia (SE) | |
| 0f3a0965-30b2-4139-b569-b4378d4c7c50 Germania (DE) | |
| b40772c6-8fcf-4be5-b6f1-881ee30c0968 Finlandia (FI) | |
| 03c0335c-f2ec-4e48-96c6-f1ba7d97ec22 Polania (PL) | |
| 9d5f2d4b-bc3b-4b02-823b-b42967f28fee Repubblica Ceca (CZ) | |
| 7c47e165-e7e8-4fca-a4df-86b6651a28b1 Polania (PL) | |
| 35999a4a-7ed8-4bcb-b6d2-40acb568b52b Danimarca (DK) | |
| 35999a4a-7ed8-4bcb-b6d2-40acb568b52b Danimarca (DK) | |
| 45d7c2ad-8367-461e-b2c6-709d61cc0724 Bulgaria (BG) | |
| cdc638e9-081d-43a0-bbe8-29e2bd487a8c Belgio (BE) | |
| 4d025deb-e04a-4239-a8bd-fd376799cd79 Belgio (BE) | |
| 30464ef4-5929-4a47-bc73-364a944c5963 Norvegia (NO) | |
| 11a26f20-49f6-427d-a4e2-ade82aa6a1de Germania (DE) | |
| b3d37582-0f05-4519-bc2b-8578b64bf404 Spagna (ES) | |
| 14721188-6270-4f26-a809-4351d3678967 Germania (DE) | |
| 13cf62a1-fe9e-4380-9ab4-c80e61140867 Ungheria (HU) | |
| 6b38367c-519e-49ab-aaa5-c9b5317487f2 Francia (FR) | |
| d59b8845-f9ea-42a4-89a0-301e1eef4f17 Croazia (HR) | |
| 14721188-6270-4f26-a809-4351d3678967 Germania (DE) | |
| f5c031e8-b9c5-4c77-b72f-ace7bf57a0c6 Portogallo (PT) | |
| 3ccb7bdc-d700-458e-8f1c-ce6634162c1e Germania (DE) | |
| 05df06ac-5a09-4255-8186-5b005bb09b84 Ungheria (HU) | |
| b965f448-3306-4158-b355-797a3909cbb4 Grecia (GR) | |
| 30464ef4-5929-4a47-bc73-364a944c5963 Norvegia (NO) | |
| d59b8845-f9ea-42a4-89a0-301e1eef4f17 Croazia (HR) | |
| e8fa2138-31ca-4be2-82d4-41b5a7331dd2 Francia (FR) | |
| 0f3a0965-30b2-4139-b569-b4378d4c7c50 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5DE3600DFF000XXX |
| E-Number (Norway) | 4380322 |
| EAN | 8056221006231 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.775 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.263 kg |
| EAN imballo livello 1 | 8056221006231 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Durata elettrica | 5000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-23A (Ie) | (400 V) 630 A |
| (690 V) 630 A | |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Corrente nominale ammissibile di breve durata (Icw) | 7.6 kA |
| Corrente nominale ininterrotta (Iu) | 630 A |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 0 V |
| resistenza a corrente di breve durata Icw (EF007050) | 7.6 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | bianco |
| tipo di elemento di azionamento (EF006976) | manetta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
