Visualizza ingrandito

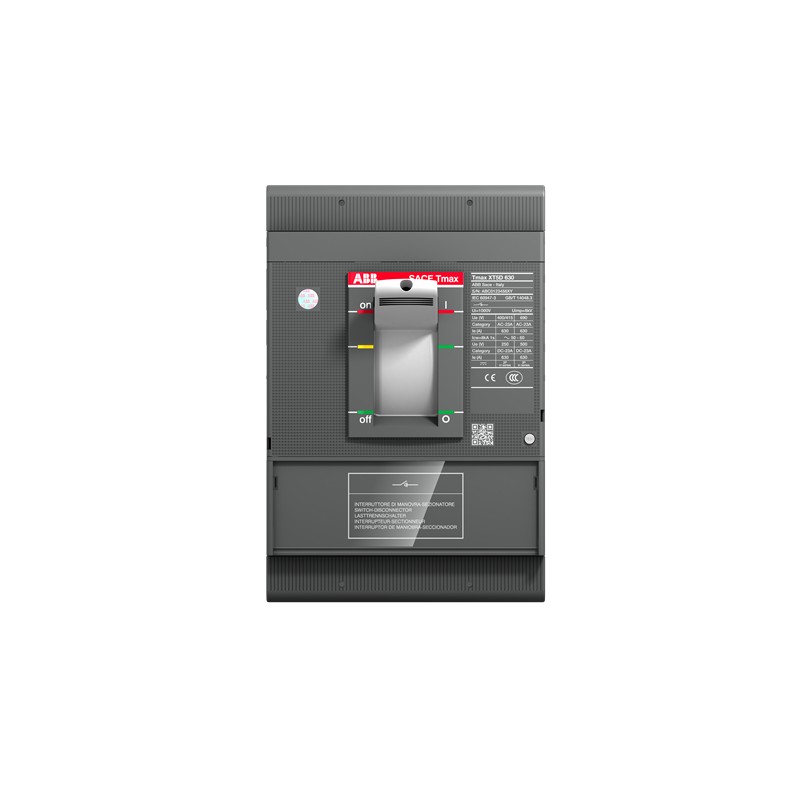

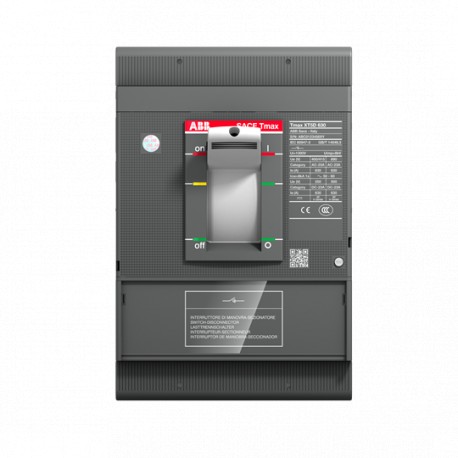

1SDA100546R1 ABB XT5D 400 3p F F
1SDA100546R1
ABB
XT5D 400 3p F F
Apparecchi elettrici a bassa tensione > Sezionatore
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 045f2cf1-be91-4bcd-b731-887c182e83ea Italia (IT) |
| SCIP semplificato | 01556332-ded2-46e1-9b05-5bac73208121 Germania (DE) |
| eca2a49d-5ad5-4433-9d0b-ae19f16d4e1e Paesi Bassi (Olanda) (NL) | |
| dffb741f-f5c2-479b-9106-31c31ef4ba06 Spagna (ES) | |
| 6db88e9e-6479-44af-b0b8-e0992f955076 Paesi Bassi (Olanda) (NL) | |
| 258fdcfb-4302-4ea1-a8a1-7f689f5848a9 Germania (DE) | |
| b76a69cc-0ba2-4ce6-a88f-d186d6966edb Polania (PL) | |
| 33c28849-7754-420d-b8c6-f0ccd6b8478a Norvegia (NO) | |
| 22dbb777-bf42-4d24-b54c-a33d1ef48256 Finlandia (FI) | |
| cc90bdc9-48d5-47fe-8df3-adfc2441d412 Paesi Bassi (Olanda) (NL) | |
| bf889582-80b0-49a5-9d4a-da0ae1270d58 Germania (DE) | |
| 920585fb-c0f9-4371-9465-4fdf58eb943c Danimarca (DK) | |
| 2da870f5-97d8-4cab-8f69-149222185209 Croazia (HR) | |
| bc285540-b9a2-4b97-b115-6f6facc2c63a Repubblica Ceca (CZ) | |
| 2bc3ddfb-c0b7-4ba1-832a-334db1e85f80 Polania (PL) | |
| ae596363-cc3a-4281-ab4b-bdd592d898ba Paesi Bassi (Olanda) (NL) | |
| 105bada4-2430-485d-b15c-1103f09a8efc Paesi Bassi (Olanda) (NL) | |
| 5b1492c2-10b7-4d22-a2ba-8fdff2fc7c60 Estonia (EE) | |
| 87d124d6-f585-4b1b-b84c-9bf107adccde Portogallo (PT) | |
| 2faf0f7f-1867-4b9d-a79d-316ffcf75e19 Bulgaria (BG) | |
| 1b48d7d0-a21e-4f4a-90df-4ac8e1dd4efd Svezia (SE) | |
| 29174ac2-3ba6-4cb6-85b4-21b8b9223727 Polania (PL) | |
| f7397b96-d7c2-48ef-b3ad-8111935e8936 Francia (FR) | |
| fc258431-4cd3-4234-a135-b43d565660b3 Svezia (SE) | |
| 0a5b42b9-53bb-44c0-9816-693d5c0c3532 Grecia (GR) | |
| 6fb9b86c-8590-43e0-916b-4810ed98fa78 Germania (DE) | |
| 0d8844a6-9003-453b-8076-a44f2f970364 Germania (DE) | |
| 8fb7fda3-253d-427e-9d0b-e7bf2da3f504 Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5DE340ADFF000XXX |
| E-Number (Norway) | 4380321 |
| EAN | 8056221006224 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.775 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.263 kg |
| EAN imballo livello 1 | 8056221006224 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-23A (Ie) | (400 V) 400 A |
| (690 V) 400 A | |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 0 V |
| resistenza a corrente di breve durata Icw (EF007050) | 5 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | bianco |
| tipo di elemento di azionamento (EF006976) | manetta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
