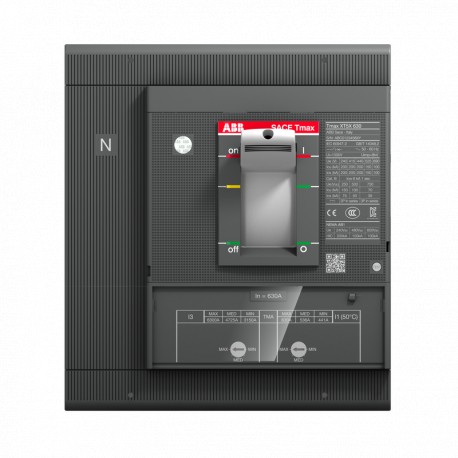

1SDA100524R1 ABB XT5H 630 TMA 630-6300 4p F F InN 50%In
Riferimento: 1SDA100524R1
Produttore: ABB
Descrizione:
XT5H 630 TMA 630-6300 4p F F InN=50%In
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 6b083b78-3d68-4e11-ba6e-2abdedd5548d Italia (IT) |
| SCIP semplificato | e251812a-8573-4bca-bda7-fdd224f0facb Ungheria (HU) |
| c7dbc2a9-fcde-47f4-bff8-4dc0cebe4fb7 Polania (PL) | |
| 2cd5c70a-8b75-482c-9057-64026a418849 Svezia (SE) | |
| cf558953-545b-4695-a784-fd700b26a063 Francia (FR) | |
| f9d78d8c-a006-4b29-b307-d721e52a0f2d Germania (DE) | |
| 2300e2d3-82ed-4cd9-9409-334876720b62 Germania (DE) | |
| 94acc57a-6249-48b8-9fb6-914a2f8aec61 Svezia (SE) | |
| ecf42967-1387-4c3f-bfed-0a77ca486ca1 Francia (FR) | |
| e251812a-8573-4bca-bda7-fdd224f0facb Ungheria (HU) | |
| d882edd2-ab87-4c4a-857a-3ba9636c0859 Polania (PL) | |
| 5445805e-6d66-45a4-9e86-f28221b8e4ce Spagna (ES) | |
| 2cf0f4c7-41c9-43dc-ba12-59e246bff1d6 Belgio (BE) | |
| 7d23bb58-3148-4a8e-a48b-13f8264605f2 Estonia (EE) | |
| cf558953-545b-4695-a784-fd700b26a063 Francia (FR) | |
| 7d23bb58-3148-4a8e-a48b-13f8264605f2 Estonia (EE) | |
| 4c590681-e0f0-4445-b789-3c500ef80810 Ungheria (HU) | |
| b7757f34-b345-4ced-81ce-ef314aef418b Grecia (GR) | |
| 80579304-a66e-4020-8496-59b699b0079f Germania (DE) | |
| 5bf8a563-a92d-48ef-9418-b098efed6f09 Croazia (HR) | |
| 0afac7f9-a59e-4526-8f03-c9203fc3a47c Norvegia (NO) | |
| 94acc57a-6249-48b8-9fb6-914a2f8aec61 Svezia (SE) | |
| d9663f32-29c8-4b9f-91f7-2f1bf0c2152d Paesi Bassi (Olanda) (NL) | |
| b5d2498a-da77-4720-9b66-b43480cf11f4 Finlandia (FI) | |
| 5445805e-6d66-45a4-9e86-f28221b8e4ce Spagna (ES) | |
| eb0b65f5-ace5-4c48-8cf4-3e8a67b50c28 Belgio (BE) | |
| b295b73e-3ed5-454c-9720-ebad5fbee5e4 Germania (DE) | |
| 0afac7f9-a59e-4526-8f03-c9203fc3a47c Norvegia (NO) | |
| 3ef8be3e-f38f-4879-ac5d-13333d599e6b Bulgaria (BG) | |
| 3496c6c0-6fad-4969-b29d-5aa19d09da21 Danimarca (DK) | |
| 80579304-a66e-4020-8496-59b699b0079f Germania (DE) | |
| b295b73e-3ed5-454c-9720-ebad5fbee5e4 Germania (DE) | |
| eb0b65f5-ace5-4c48-8cf4-3e8a67b50c28 Belgio (BE) | |
| b5d2498a-da77-4720-9b66-b43480cf11f4 Finlandia (FI) | |
| 06935aa0-eb9a-4a6a-a373-1ec164c95345 Repubblica Ceca (CZ) | |
| cfdd3b70-71f3-4b8d-bf3f-0a36a8c96624 Germania (DE) | |
| c7dbc2a9-fcde-47f4-bff8-4dc0cebe4fb7 Polania (PL) | |
| 2cd5c70a-8b75-482c-9057-64026a418849 Svezia (SE) | |
| 3496c6c0-6fad-4969-b29d-5aa19d09da21 Danimarca (DK) | |
| 2e3f203a-87fd-4c02-910a-879db2933692 Polania (PL) | |
| b7757f34-b345-4ced-81ce-ef314aef418b Grecia (GR) | |
| 2e3f203a-87fd-4c02-910a-879db2933692 Polania (PL) | |
| cfdd3b70-71f3-4b8d-bf3f-0a36a8c96624 Germania (DE) | |
| 2cf0f4c7-41c9-43dc-ba12-59e246bff1d6 Belgio (BE) | |
| 146d9138-5c6d-4709-951b-c1d2eb66a3a2 Portogallo (PT) | |
| d882edd2-ab87-4c4a-857a-3ba9636c0859 Polania (PL) | |
| d9663f32-29c8-4b9f-91f7-2f1bf0c2152d Paesi Bassi (Olanda) (NL) | |
| 3ef8be3e-f38f-4879-ac5d-13333d599e6b Bulgaria (BG) | |
| 4c590681-e0f0-4445-b789-3c500ef80810 Ungheria (HU) | |
| 2300e2d3-82ed-4cd9-9409-334876720b62 Germania (DE) | |
| 06935aa0-eb9a-4a6a-a373-1ec164c95345 Repubblica Ceca (CZ) | |
| f9d78d8c-a006-4b29-b307-d721e52a0f2d Germania (DE) | |
| 146d9138-5c6d-4709-951b-c1d2eb66a3a2 Portogallo (PT) | |
| 5bf8a563-a92d-48ef-9418-b098efed6f09 Croazia (HR) | |
| ecf42967-1387-4c3f-bfed-0a77ca486ca1 Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5HEN63BBFF000XXX |
| EAN | 8056221006002 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 186 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 5.6 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 250 mm |
| Altezza imballo livello 1 | 245 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 6.088 kg |
| EAN imballo livello 1 | 8056221006002 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1183 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Tipo di corrente | AC/DC |
| Durata elettrica | 5000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 4P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | 47.8 W |
| Corrente nominale (In) | 630 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 3150…6300 A |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 30 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 6 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| (250 V DC) 2 Poli in Serie 50 kA | |
| (500 V DC) 2 Poli in Serie 50 kA | |
| Corrente nominale ininterrotta (Iu) | 630 A |
| Sgancio | TMA |
| Tipo di sgancio | TM |
| Campo di impostazione | 441…630 A |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100524R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica630 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica252.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica3150 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
