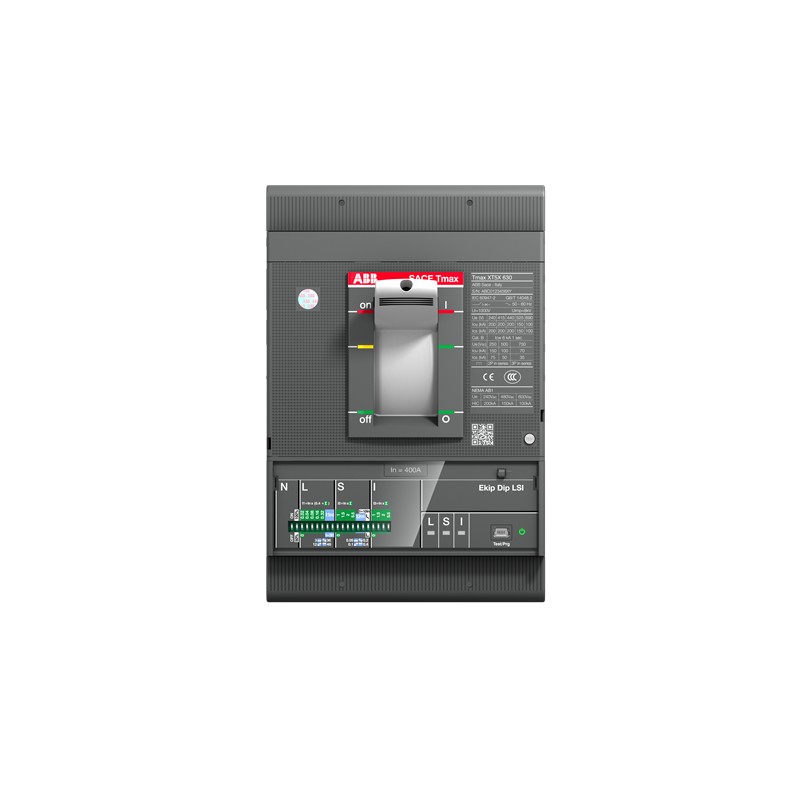

1SDA100508R1 ABB XT5H 400 Ekip M Dip LIU In 400A 3p F F
Riferimento: 1SDA100508R1
Produttore: ABB
Descrizione:
XT5H 400 Ekip M Dip LIU In=400A 3p F F
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2354 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1899 |
| 9AKK108468A9748 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 06965c54-1c7d-4814-9391-3a0a719005ec Cina (CN) |
| SCIP semplificato | a8029685-f950-42b9-9508-4f7b66722ad9 Svezia (SE) |
| 19937da1-9846-4d51-809c-f25e8cb6b28e Spagna (ES) | |
| 011fa9f3-ae28-4d11-9e75-656362690964 Ungheria (HU) | |
| c83266d2-181f-4a48-b587-a5aa3cd39902 Portogallo (PT) | |
| 3757bbf8-ecbb-4b63-8c12-904062dc1389 Germania (DE) | |
| d20f29da-ba6d-4193-9381-42077d390e68 Germania (DE) | |
| b7124db9-288c-4664-8f0f-cf7c0d2f0296 Germania (DE) | |
| e3129452-5069-473e-b61d-ebd02fda6295 Danimarca (DK) | |
| b43e58d5-b6c6-440e-8db2-2a644b7babbd Belgio (BE) | |
| a1e20c4e-0652-4469-ac45-85e926a008b0 Grecia (GR) | |
| 991d9272-968f-4a93-8269-bd57727f8e89 Francia (FR) | |
| 60a5b4f5-7dda-40ad-bc87-1b34252c7a41 Ungheria (HU) | |
| aa8f06d9-0bc1-4279-b001-aa0617d176b1 Belgio (BE) | |
| 35447f65-652f-4e55-9e82-3a6609e0af3d Estonia (EE) | |
| f8317d8c-249a-43bd-b713-62ca23eb30c0 Paesi Bassi (Olanda) (NL) | |
| 62189bac-edc5-4d0e-a49d-86241fafdb98 Polania (PL) | |
| de9b996e-83ae-43bf-80be-b77baca18b3e Svezia (SE) | |
| 8f7fbd51-05fd-4e29-a14a-a7f141ad59f0 Repubblica Ceca (CZ) | |
| 466fbd5a-7ecc-4b7d-b33e-f5d61b84b86f Germania (DE) | |
| 18f9757c-18d8-48a8-bd32-20123cd50dc9 Norvegia (NO) | |
| c2b0dac4-41d6-4e87-b2b0-cf2a383d75bf Finlandia (FI) | |
| 92ed1a9f-706b-4914-93c6-08ce97983f7d Croazia (HR) | |
| e8f0df01-6ff0-4094-b504-5b6ddf23f418 Polania (PL) | |
| ee808e75-c6c0-4a0d-ad0d-37533a8117ee Germania (DE) | |
| fd0b5263-3ead-42d0-89f3-2527016cde85 Francia (FR) | |
| 55025c06-1de0-4bbd-bb5d-a9975d99116a Polania (PL) | |
| e27635c3-025c-436a-b10b-f24e878de197 Bulgaria (BG) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5HE340ALFF000XXX |
| E-Number (Norway) | 4380315 |
| EAN | 8056221005852 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.82 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 250 mm |
| Altezza imballo livello 1 | 245 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.308 kg |
| EAN imballo livello 1 | 8056221005852 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Motor Protection |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | 19 W |
| Corrente nominale (In) | 400 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | Ekip M Dip LIU |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100508R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica400 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica160.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica2400 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
