Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

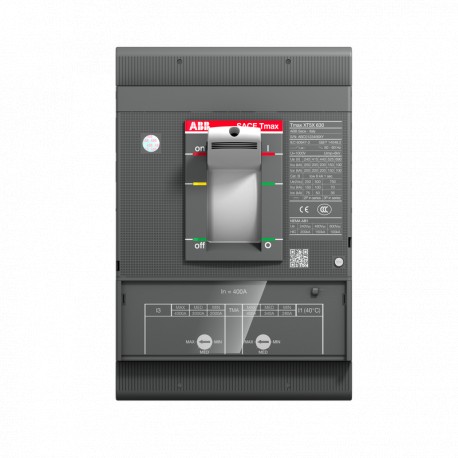

1SDA100485R1 ABB XT5H 400 TMA 400-4000 3p F F
Riferimento: 1SDA100485R1
Produttore: ABB
Descrizione:
XT5H 400 TMA 400-4000 3p F F
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | eb07f965-ea45-4611-b2dc-2aca90afab2a Italia (IT) |
| SCIP semplificato | 5279322e-442d-4c06-8eb1-515b13fb1a53 Danimarca (DK) |
| b744bf9b-9589-49ce-9754-7227faec45e1 Bulgaria (BG) | |
| 18aaedfa-32d2-447f-a96c-380cc89bd7c8 Germania (DE) | |
| 72f9933a-19d6-478c-9490-6dba63467d32 Polania (PL) | |
| 33f269e6-5bbf-4030-add5-a992ffe6ce28 Francia (FR) | |
| 27c5567b-aee6-4608-9e6a-d634c0513b20 Ungheria (HU) | |
| c277cb49-0974-41e6-af91-ec1e3f37ba5a Spagna (ES) | |
| bb825e3e-2fdb-46d3-96d4-fa029541d8db Germania (DE) | |
| 7096bd41-5a21-4259-b4ea-d2c5f8a363d9 Germania (DE) | |
| 27c5567b-aee6-4608-9e6a-d634c0513b20 Ungheria (HU) | |
| c17ed599-cceb-4742-b73e-d9642513b3f3 Ungheria (HU) | |
| 8a558769-5f1a-4b60-8301-4b07766da9d1 Estonia (EE) | |
| 59ec9e82-3a70-4630-a378-90a55afaec17 Polania (PL) | |
| 33f269e6-5bbf-4030-add5-a992ffe6ce28 Francia (FR) | |
| b744bf9b-9589-49ce-9754-7227faec45e1 Bulgaria (BG) | |
| 45b43059-6d00-4b20-b10c-5986eb9b6a76 Repubblica Ceca (CZ) | |
| b0935164-1a53-4f7c-9800-678e8e6b6e53 Paesi Bassi (Olanda) (NL) | |
| 9b705169-306b-4a98-9a03-2ceb1e2c8b52 Croazia (HR) | |
| 7096bd41-5a21-4259-b4ea-d2c5f8a363d9 Germania (DE) | |
| 5330c927-5c8a-43e5-8466-464db38d64af Svezia (SE) | |
| 092475b6-601d-4c55-8ce9-73d20b16ee87 Polania (PL) | |
| b2e33a6c-3d00-4900-8042-0422920dacaf Francia (FR) | |
| 463d0754-2c2d-425d-88eb-5b0dd60e4309 Svezia (SE) | |
| c277cb49-0974-41e6-af91-ec1e3f37ba5a Spagna (ES) | |
| 0f1bf45a-473e-4799-8904-0f22bf26f954 Belgio (BE) | |
| 8a558769-5f1a-4b60-8301-4b07766da9d1 Estonia (EE) | |
| e2dca9c8-3f7b-490c-9477-148e1805e6ed Belgio (BE) | |
| c2d0ac00-b879-4233-9f39-4ba106a7d958 Finlandia (FI) | |
| 0daa9163-4bdc-47e1-aa1c-9426f7a25831 Germania (DE) | |
| 18aaedfa-32d2-447f-a96c-380cc89bd7c8 Germania (DE) | |
| 463d0754-2c2d-425d-88eb-5b0dd60e4309 Svezia (SE) | |
| fb9fc6ff-7ea5-46e9-9ce1-0bbea573b245 Germania (DE) | |
| 092475b6-601d-4c55-8ce9-73d20b16ee87 Polania (PL) | |
| 45b43059-6d00-4b20-b10c-5986eb9b6a76 Repubblica Ceca (CZ) | |
| 0f1bf45a-473e-4799-8904-0f22bf26f954 Belgio (BE) | |
| b359e681-3116-4416-9d6d-4b0883fe42de Norvegia (NO) | |
| e2dca9c8-3f7b-490c-9477-148e1805e6ed Belgio (BE) | |
| fb9fc6ff-7ea5-46e9-9ce1-0bbea573b245 Germania (DE) | |
| c2d0ac00-b879-4233-9f39-4ba106a7d958 Finlandia (FI) | |
| 68146c44-e183-41ad-b2c4-e7b8f7adbaa6 Grecia (GR) | |
| b2e33a6c-3d00-4900-8042-0422920dacaf Francia (FR) | |
| 0daa9163-4bdc-47e1-aa1c-9426f7a25831 Germania (DE) | |
| 9b705169-306b-4a98-9a03-2ceb1e2c8b52 Croazia (HR) | |
| b359e681-3116-4416-9d6d-4b0883fe42de Norvegia (NO) | |
| 72f9933a-19d6-478c-9490-6dba63467d32 Polania (PL) | |
| 5279322e-442d-4c06-8eb1-515b13fb1a53 Danimarca (DK) | |
| bb825e3e-2fdb-46d3-96d4-fa029541d8db Germania (DE) | |
| 5330c927-5c8a-43e5-8466-464db38d64af Svezia (SE) | |
| b0935164-1a53-4f7c-9800-678e8e6b6e53 Paesi Bassi (Olanda) (NL) | |
| b741a83e-f902-4280-ab31-6a10009ed5cd Portogallo (PT) | |
| c17ed599-cceb-4742-b73e-d9642513b3f3 Ungheria (HU) | |
| 59ec9e82-3a70-4630-a378-90a55afaec17 Polania (PL) | |
| b741a83e-f902-4280-ab31-6a10009ed5cd Portogallo (PT) | |
| 68146c44-e183-41ad-b2c4-e7b8f7adbaa6 Grecia (GR) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5HE340ABFF000XXX |
| E-Number (Norway) | 4380296 |
| EAN | 8056221005623 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.775 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 250 mm |
| Altezza imballo livello 1 | 245 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.263 kg |
| EAN imballo livello 1 | 8056221005623 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Tipo di corrente | AC/DC |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | 24.1 W |
| Corrente nominale (In) | 400 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 2000…4000 A |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| (250 V DC) 2 Poli in Serie 50 kA | |
| (500 V DC) 2 Poli in Serie 50 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (240 V AC) 100 kA | |
| (380 V AC) 70 kA | |
| (415 V AC) 70 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 50 kA | |
| (525 V AC) 50 kA | |
| (690 V AC) 40 kA | |
| (250 V DC) 2 Poli in Serie 50 kA | |
| (500 V DC) 2 Poli in Serie 50 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | TMA |
| Tipo di sgancio | TM |
| Campo di impostazione | 280…400 A |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100485R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica400 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica160.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica2000 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
DATASHEET - PDF
Titolo
Dimensione
Tipo
70 Mbytes
