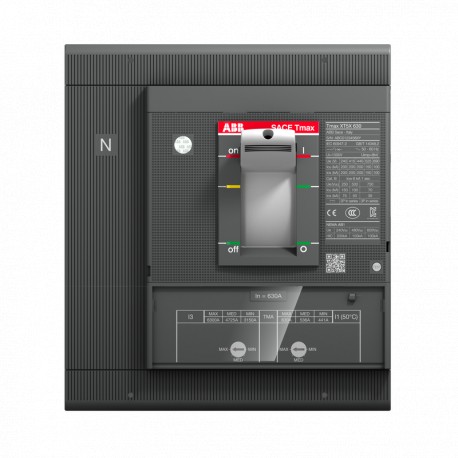

1SDA100455R1 ABB XT5S 400 TMA 400-4000 4p F F InN 100%In
1SDA100455R1
ABB
XT5S 400 TMA 400-4000 4p F F InN=100%In
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2353 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A9746 |
| 9AKK108468A1893 | |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | c960e597-0757-4e44-8594-dd3e097c0dff Italia (IT) |
| SCIP semplificato | 6773bac7-c707-4ea8-bd2c-88e5a4c5699f Belgio (BE) |
| 8a9eed6c-a665-4541-9971-1a906a127e67 Belgio (BE) | |
| bf9cc6d2-ce8f-4c3f-b2a9-af4c348579a3 Norvegia (NO) | |
| 918d2e35-03e5-4fc0-b7ff-cc203272fbd4 Germania (DE) | |
| 0e62e35a-0fa0-4a15-a5ca-c5932e846e3e Bulgaria (BG) | |
| 491c4d06-d0a2-40bb-bb0d-8a309b13dc3e Danimarca (DK) | |
| 97766796-074f-486a-a4bc-2c6c32e89037 Polania (PL) | |
| 491c4d06-d0a2-40bb-bb0d-8a309b13dc3e Danimarca (DK) | |
| e3dc7e2e-6221-40c8-9a4e-def4b09b8ae3 Germania (DE) | |
| 918d2e35-03e5-4fc0-b7ff-cc203272fbd4 Germania (DE) | |
| eafd6329-1067-4392-9a6f-c73387334cbf Svezia (SE) | |
| 9e535112-9657-4789-9870-1d48e1c169ee Polania (PL) | |
| e335ee91-eb53-4f48-8da4-17ea6469ae71 Repubblica Ceca (CZ) | |
| 488c0a6a-0160-4225-b191-55f5e5f13c30 Finlandia (FI) | |
| a70c32b7-a01a-4391-b660-80aa327cef6a Germania (DE) | |
| 8a9eed6c-a665-4541-9971-1a906a127e67 Belgio (BE) | |
| f3249f9a-9933-45f4-89c1-d22b39eb2845 Grecia (GR) | |
| 1536f7c2-913b-470a-9026-bb685d9f19c0 Portogallo (PT) | |
| fddc12cd-3fe4-4645-8eb3-0e719e59e30b Polania (PL) | |
| e3dc7e2e-6221-40c8-9a4e-def4b09b8ae3 Germania (DE) | |
| 97766796-074f-486a-a4bc-2c6c32e89037 Polania (PL) | |
| a70c32b7-a01a-4391-b660-80aa327cef6a Germania (DE) | |
| 488c0a6a-0160-4225-b191-55f5e5f13c30 Finlandia (FI) | |
| da637677-4032-4377-8721-dd0d01409172 Croazia (HR) | |
| f3249f9a-9933-45f4-89c1-d22b39eb2845 Grecia (GR) | |
| b1968a66-969c-4921-bb66-f8f331d3019e Francia (FR) | |
| bf9cc6d2-ce8f-4c3f-b2a9-af4c348579a3 Norvegia (NO) | |
| b13e4555-d927-4697-bd57-e391c1768e40 Paesi Bassi (Olanda) (NL) | |
| 37da3a0d-8a34-42ad-aa95-94bf755513de Svezia (SE) | |
| 51c3e60e-39cf-4634-858b-56f2e109421f Germania (DE) | |
| 75e20bb8-7a25-4065-8582-e77be9b8635d Ungheria (HU) | |
| 1536f7c2-913b-470a-9026-bb685d9f19c0 Portogallo (PT) | |
| 176a9bd3-fc65-4f7d-8eef-7f6a03e76489 Germania (DE) | |
| da637677-4032-4377-8721-dd0d01409172 Croazia (HR) | |
| 29683b58-06be-4345-ae88-560a694cb6d4 Spagna (ES) | |
| 176a9bd3-fc65-4f7d-8eef-7f6a03e76489 Germania (DE) | |
| d0a98583-1fbe-4b44-b0f7-29bae05f9ffa Francia (FR) | |
| e11b1643-0384-49b6-8d15-833e83201cbd Ungheria (HU) | |
| e11b1643-0384-49b6-8d15-833e83201cbd Ungheria (HU) | |
| fddc12cd-3fe4-4645-8eb3-0e719e59e30b Polania (PL) | |
| d0a98583-1fbe-4b44-b0f7-29bae05f9ffa Francia (FR) | |
| e335ee91-eb53-4f48-8da4-17ea6469ae71 Repubblica Ceca (CZ) | |
| 0e62e35a-0fa0-4a15-a5ca-c5932e846e3e Bulgaria (BG) | |
| b13e4555-d927-4697-bd57-e391c1768e40 Paesi Bassi (Olanda) (NL) | |
| 75e20bb8-7a25-4065-8582-e77be9b8635d Ungheria (HU) | |
| ef1f48c5-2b65-4433-84cc-73458ecb144a Estonia (EE) | |
| 51c3e60e-39cf-4634-858b-56f2e109421f Germania (DE) | |
| 37da3a0d-8a34-42ad-aa95-94bf755513de Svezia (SE) | |
| b1968a66-969c-4921-bb66-f8f331d3019e Francia (FR) | |
| eafd6329-1067-4392-9a6f-c73387334cbf Svezia (SE) | |
| 9e535112-9657-4789-9870-1d48e1c169ee Polania (PL) | |
| 29683b58-06be-4345-ae88-560a694cb6d4 Spagna (ES) | |
| 6773bac7-c707-4ea8-bd2c-88e5a4c5699f Belgio (BE) | |
| ef1f48c5-2b65-4433-84cc-73458ecb144a Estonia (EE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5SE440ABFF000XXX |
| E-Number (Norway) | 4380415 |
| EAN | 8056221005326 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 186 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 5.6 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 250 mm |
| Altezza imballo livello 1 | 245 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 6.088 kg |
| EAN imballo livello 1 | 8056221005326 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1183 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Tipo di corrente | AC/DC |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 4P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | 24.1 W |
| Corrente nominale (In) | 400 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 2000…4000 A |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 750 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poli in Serie 30 kA | |
| (500 V DC) 2 Poli in Serie 30 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| (250 V DC) 2 Poli in Serie 35 kA | |
| (500 V DC) 2 Poli in Serie 35 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | TMA |
| Tipo di sgancio | TM |
| Campo di impostazione | 280…400 A |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 400 A |
| tensione nominale (EF003977) | 690 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 160.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 2000 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| con segnalatore di intervento presente (EF007006) | No |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | davanti |
| tipo di elemento di azionamento (EF006976) | manetta |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
