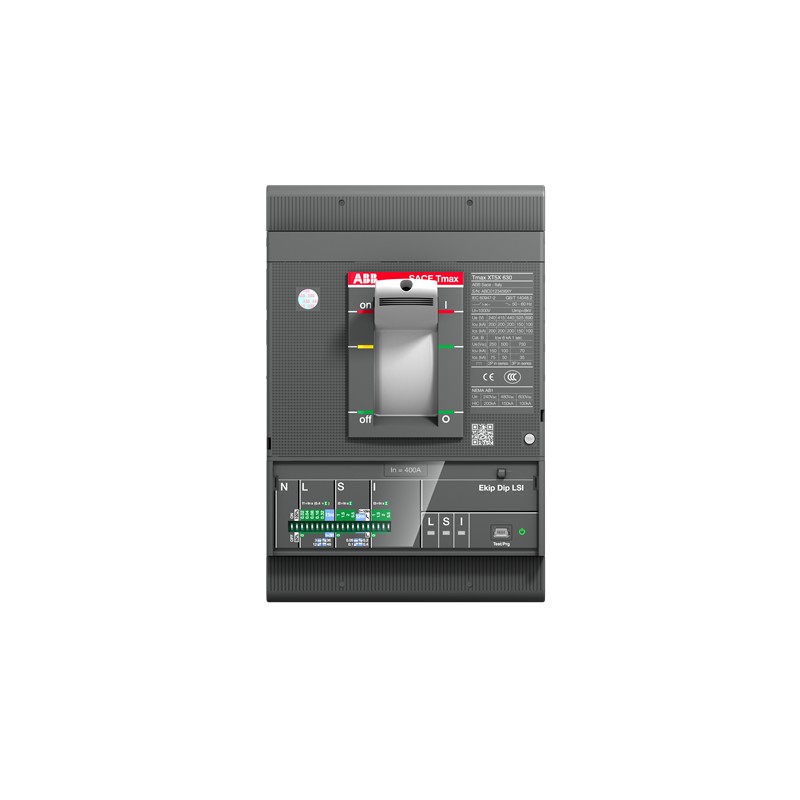

1SDA100422R1 ABB XT5S 400 Ekip Dip LS/I In 250 3p F F
Riferimento: 1SDA100422R1
Produttore: ABB
Descrizione:
XT5S 400 Ekip Dip LS/I In=250 3p F F
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2354 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1899 |
| 9AKK108468A9748 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 498c3966-14c6-4200-a257-196d9e7d149b Italia (IT) |
| SCIP semplificato | a4600621-72c5-4295-ad1f-b4debb84e179 Norvegia (NO) |
| d908abf3-85ec-4a2d-a0be-b17cd54f0173 Polania (PL) | |
| 63398841-d245-4253-9d2a-bdcf965a9f1c Repubblica Ceca (CZ) | |
| 1ef75247-b653-44ea-9102-c654e05b0c69 Croazia (HR) | |
| 392fde51-0536-49a8-b2d3-ff2e1d74b94e Germania (DE) | |
| 2f96b65c-9d12-46f0-9d9d-a815b082f241 Danimarca (DK) | |
| 6edd1227-9005-4d11-bf9b-0ecd3699d78a Germania (DE) | |
| cc374f68-7499-4f68-9d53-a122877998a4 Belgio (BE) | |
| 9af2a7c2-ab9e-45e3-9644-dad579a4758e Finlandia (FI) | |
| f1c8cb6a-78bd-495c-9058-5ca55d84d4e9 Germania (DE) | |
| 7aa0fc32-124f-45c5-991c-ad5b41a94122 Paesi Bassi (Olanda) (NL) | |
| e536cafb-692a-41f5-9b01-960af35aa1be Germania (DE) | |
| 299ebac9-8d6c-4cee-af73-c34770c280b6 Polania (PL) | |
| 894e6732-8927-4b73-abfb-1d1f490d302a Svezia (SE) | |
| 80699833-1394-4d8c-8b6d-7c5696ff06b6 Bulgaria (BG) | |
| 3a443d36-2275-4367-8cbb-1d909e4d60c5 Portogallo (PT) | |
| dd656831-b933-4a88-bee3-c354e5f09873 Svezia (SE) | |
| a4d3c569-a48d-4d4d-82af-26f7aac5dafa Francia (FR) | |
| 8633256b-4506-497d-a250-d5ffcf14870e Grecia (GR) | |
| 19add9f0-a400-4519-beb9-8a0b6efd98a2 Germania (DE) | |
| c8865d4b-438e-4154-9bf6-85311b2b231b Ungheria (HU) | |
| 6025ad2f-744c-4206-a81e-bf5fe152950c Belgio (BE) | |
| 0980498d-c04c-436a-8e58-00527b4877ad Spagna (ES) | |
| f2984d6b-561b-40fa-bb02-094a64fadb9e Francia (FR) | |
| 6527e1cd-6afc-4141-b838-eb5eeaa37e01 Estonia (EE) | |
| 82f013e2-d8c8-4aa2-82d1-1806ca2fdd99 Ungheria (HU) | |
| ebe3c639-87d3-4aae-b719-7f4c90ff2c23 Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5SE325AEFF000XXX |
| E-Number (Finland) | 3641334 |
| E-Number (Norway) | 4380273 |
| EAN | 8056221004992 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.82 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 250 mm |
| Altezza imballo livello 1 | 245 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.308 kg |
| EAN imballo livello 1 | 8056221004992 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | 8 W |
| Corrente nominale (In) | 250 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (240 V AC) 85 kA | |
| (380 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 30 kA | |
| (690 V AC) 25 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | Ekip Dip LS/I |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100422R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica250 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica100.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica250 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica250 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
DATASHEET - PDF
