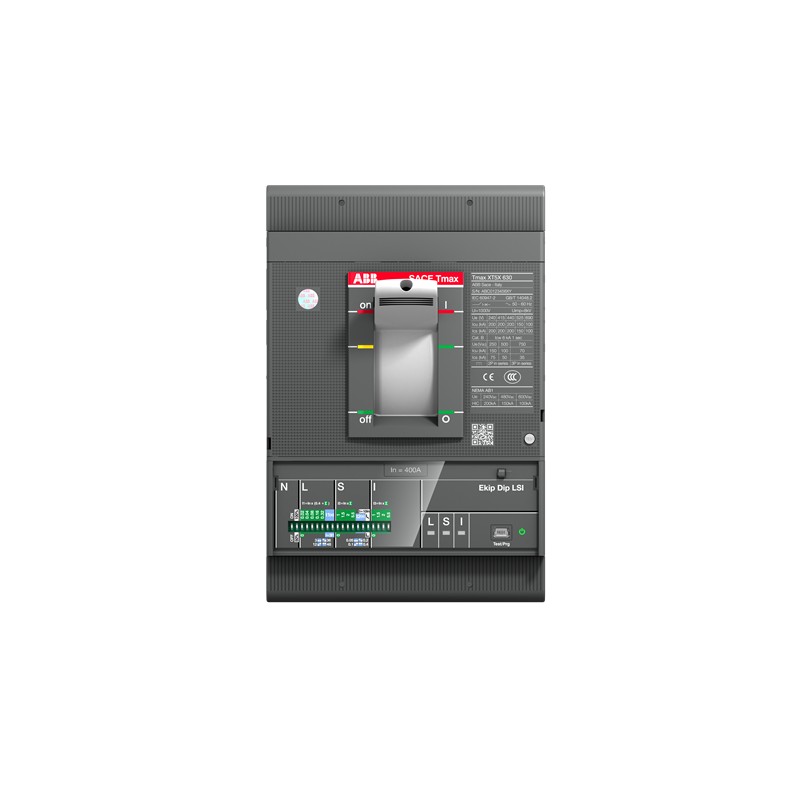

1SDA100371R1 ABB XT5N 400 Ekip M Dip LIU In 320A 3p F F
Riferimento: 1SDA100371R1
Produttore: ABB
Descrizione:
XT5N 400 Ekip M Dip LIU In=320A 3p F F
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2354 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1899 |
| 9AKK108468A9748 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 59.6 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | fe6ea89c-5a6d-4931-a87b-b24a5878bc09 Cina (CN) |
| SCIP semplificato | ffaa07b9-62d8-42df-9971-66050664ef45 Belgio (BE) |
| 984b65eb-474d-4bbd-8c38-b929ec2c53c3 Svezia (SE) | |
| 980f5f9f-2496-4b60-b5b9-7d1934df2985 Portogallo (PT) | |
| e7128455-5573-47f3-bf92-9d31b5fc2553 Polania (PL) | |
| 87e89755-d4a8-4470-964f-03bc1f85ff30 Bulgaria (BG) | |
| 67fdcd9c-ef3b-4de7-9098-d63ddb290c87 Francia (FR) | |
| 2a167a8d-dc17-4d79-bc37-905192c4476b Germania (DE) | |
| 2a0ef225-3fa5-4dd2-8b41-38f46785aa7e Ungheria (HU) | |
| 8c85bbcb-7019-48d7-9eaa-37ec686ab6e0 Germania (DE) | |
| 8a788e96-e83b-4653-ad79-69323bc30813 Spagna (ES) | |
| 1c2d1572-1402-45d4-8a8a-c1da000c6c2e Danimarca (DK) | |
| 3faed8c2-fc86-48cc-b455-ee58a17746d1 Belgio (BE) | |
| 764fbab2-5170-4ef1-9006-505cfafe4308 Germania (DE) | |
| a4fb95b1-cfed-4825-aa76-3e7b636f6943 Repubblica Ceca (CZ) | |
| dae006a3-8b7c-4b06-b8c1-c34310df50d2 Croazia (HR) | |
| fa96e782-4d14-4e0e-8675-c02732fef626 Polania (PL) | |
| 4fb5f755-a5e4-4583-a099-642e51da0f37 Finlandia (FI) | |
| 43d8ecd9-39b8-4b72-9bfe-615bd84ace4a Grecia (GR) | |
| e97ec0a9-3bb8-43e1-82ab-3d6ae471f5fd Estonia (EE) | |
| bf756770-4a6b-4f04-9676-8daca2565b99 Norvegia (NO) | |
| 7bee871d-4c54-456e-9cce-c8df4be31142 Francia (FR) | |
| 5678b67d-034a-42c9-a590-5a8b26b03fa2 Svezia (SE) | |
| 926ac40d-dad4-4393-a838-2ca1e732722a Polania (PL) | |
| e5076e2b-8532-4dc5-ac30-8b61e27ed64a Paesi Bassi (Olanda) (NL) | |
| 00f83806-9ebc-4be3-9cfb-ebfa28dd8947 Ungheria (HU) | |
| 0185a982-c4aa-4abf-b0f4-38cc0157d124 Germania (DE) | |
| 817d3797-4b86-4e73-9c7b-4ae458be20ca Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT5NE332ALFF000XXX |
| E-Number (Norway) | 4380262 |
| EAN | 8056221004480 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 140 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 103.5 mm |
| Peso netto prodotto | 4.82 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 250 mm |
| Altezza imballo livello 1 | 245 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 5.308 kg |
| EAN imballo livello 1 | 8056221004480 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Motor Protection |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Moulded Case Circuit Breaker |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002065A1115 |
| 1SDH002065A1131 | |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | 7000 ciclo (i) |
| 60 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 120 cicli orari | |
| Numero di poli | 3P |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | 11.6 W |
| Corrente nominale (In) | 320 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | 5 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 70 kA |
| (230 V AC) 70 kA | |
| (240 V AC) 70 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 25 kA | |
| (525 V AC) 25 kA | |
| (690 V AC) 20 kA | |
| Corrente nominale ininterrotta (Iu) | 400 A |
| Sgancio | Ekip M Dip LIU |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT5 |
| Tipo di connessione morsetto | Front |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK107680A2824 |
| Disegni meccanici | 1SDH002011A1101 |
| Schema elettrico | 1SDM000005A1001 |
| Istruzioni e manuali | 1SDH002011A1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA100371R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica320 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica128.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica1920 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaNo
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicadavanti
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
