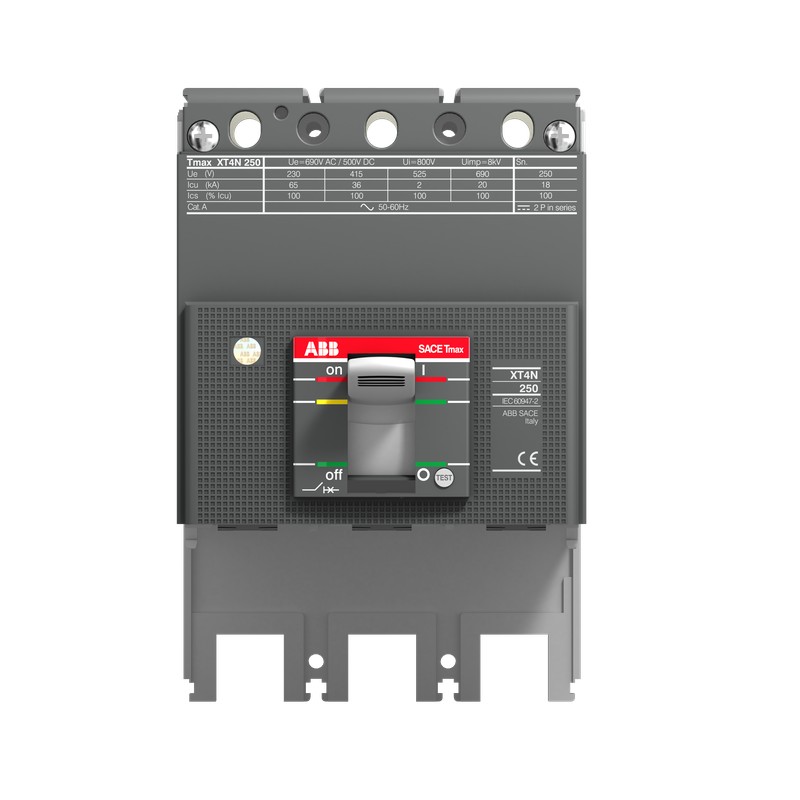

ABB 1SDA100266R1 1SDA100266R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA100266R1 ABB XT4X 250 INTERRUPT PARTE 3p F F

Riferimento: 1SDA100266R1

Produttore: ABB

Descrizione:

XT4X 250 INTERRUPT PARTE 3p F F
XT4X 250 BREAKING PART 3p F F

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > Interruttori automatici scatolati ≤ 250 A Xtmax

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 2.095,10 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2351
Dichiarazione prodotto ambientale - EPD9AKK108469A1857
9AKK108468A1892
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 56.30 %
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
SCIPbfe10f5e-247e-4d41-a721-49746f3a9e7c Italia (IT)
SCIP semplificatob26cffe0-ac8f-4e01-b483-4049b2ca38c3 Germania (DE)
a3ea00af-acd5-4f16-9b46-9645b70d913e Paesi Bassi (Olanda) (NL)
7b90c1d3-30c9-4a00-9ddd-84212a775796 Spagna (ES)
5f875c74-515a-4ea3-aec3-0f283c7ab6c5 Norvegia (NO)
89a8c6a1-ceff-4054-9052-18d54202ad88 Finlandia (FI)
63e2e523-0a48-4a20-80ac-20eb4370dfa5 Paesi Bassi (Olanda) (NL)
f49b74e8-49f8-4bae-8775-815170305aaf Germania (DE)
ec66acda-a1b0-4f12-842a-53397f9b93c2 Danimarca (DK)
bcb7ad45-0807-43d7-967f-b2552fdab7d5 Polania (PL)
9124979e-1a7c-45df-95b4-667252808f49 Germania (DE)
362860da-6049-46f4-a837-9d26c0790262 Croazia (HR)
144e2821-bb4f-4980-a027-2da21e2b67f3 Repubblica Ceca (CZ)
7b708578-944c-4c52-aafe-731d2cacb002 Polania (PL)
62fd702d-ae86-453f-b98c-0fd189085dcc Paesi Bassi (Olanda) (NL)
65d56e88-f407-4be8-bad2-93e8fd2f2ff2 Paesi Bassi (Olanda) (NL)
8728a2fa-6343-4c89-8fff-989a8280e96b Estonia (EE)
fb4d789f-7c10-4dc8-b56a-fd05e2aa03cc Grecia (GR)
d4fcafa2-1278-4710-bcf8-4d5c07515cb7 Portogallo (PT)
6563248e-88e3-4c20-8e33-b04e49c5cb83 Bulgaria (BG)
f19c966a-5a32-4b7a-956b-ae57e32ab923 Svezia (SE)
41af66de-c21b-4b6b-8bdc-f0ea2fb4f495 Polania (PL)
a35571a9-e23d-4dc3-84fa-077751d89f6c Francia (FR)
927a4462-d6fe-43b7-9c32-ed0c577cdfd0 Svezia (SE)
9194195b-0a4b-4547-9985-d00554414db6 Germania (DE)
5afccfcf-cbe1-49d2-a155-fffde5e8cfa3 Germania (DE)
52a58314-b48f-42a5-8491-2bafb7fa3e3f Francia (FR)
ca604347-37d1-4784-a8d3-1e1b9942679e Paesi Bassi (Olanda) (NL)
Dati ambientali
Informazioni ambientali9AKK108467A6707
Ordinazione
E-Number (Finland)3641121
E-Number (Norway)4380010
EAN8056221003209
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85389099
Dimensioni
Larghezza prodotto105 mm
Altezza prodotto160 mm
Profondità prodotto82.5 mm
Peso netto prodotto8.2 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1305 mm
Altezza imballo livello 1285 mm
Profondità imballo livello 1370 mm
Peso lordo imballo livello 19.7 kg
EAN imballo livello 18056221003209
Informazioni addizionali
Tipo principale prodottoSACE Tmax XT
Nome prodottoMoulded Case Circuit Breaker
Tipo prodottoBreaking Part
VersioneF
Dati tecnici
Durata elettrica120 cicli orari
10000 ciclo (i)
Durata meccanica240 cicli orari
25000 ciclo (i)
Numero di poli3P
Durata di aperturaCB with SOR 30 ms
CB with UVR 30 ms
Ordine multiplo1 pezzo (i)
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)1000 V
Tensione nominale di funzionamento690 V AC
750 V DC
Potere di cortocircuito di servizio nominale (Ics)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 200 kA
(415 V AC) 200 kA
(440 V AC) 200 kA
(500 V AC) 100 kA
(525 V AC) 100 kA
(690 V AC) 100 kA
Potere di cortocircuito estremo nominale (Icu)(220 V AC) 200 kA
(230 V AC) 200 kA
(240 V AC) 200 kA
(380 V AC) 200 kA
(415 V AC) 200 kA
(440 V AC) 200 kA
(500 V AC) 100 kA
(525 V AC) 100 kA
(690 V AC) 100 kA
(250 V DC) 2 Poli in Serie 100 kA
(500 V DC) 2 Poli in Serie 100 kA
(500 V DC) 3 Poli in Serie 100 kA
(750 V DC) 3 Poli in Serie 70 kA
Corrente nominale ininterrotta (Iu)250 A
Livello di prestazioni in cortocircuitoX
Norme di riferimentoIEC60947-2
SottotipoXT4
Tipo di connessione morsettoFront
Certificati e dichiarazioni (numero del documento)
Scheda tecnica2CDC210017C0101
1SDC210100D0206
1SXF210033C2001
1SDC210099D0206
1SXF210034C2001
Dichiarazione di conformità - CE9AKK106713A5529
Schema elettrico
Istruzioni e manuali1SDH000722R0001
Classificazioni e standard esterni
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Codice classificazione oggettoQ
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.1 : 27370409
