ABBInterruttori automatici scatolati ≤ 250 A Xtmax1SDA100042R1 ABB XT2S 160 Ekip Dip LIG In 63A 3p F F

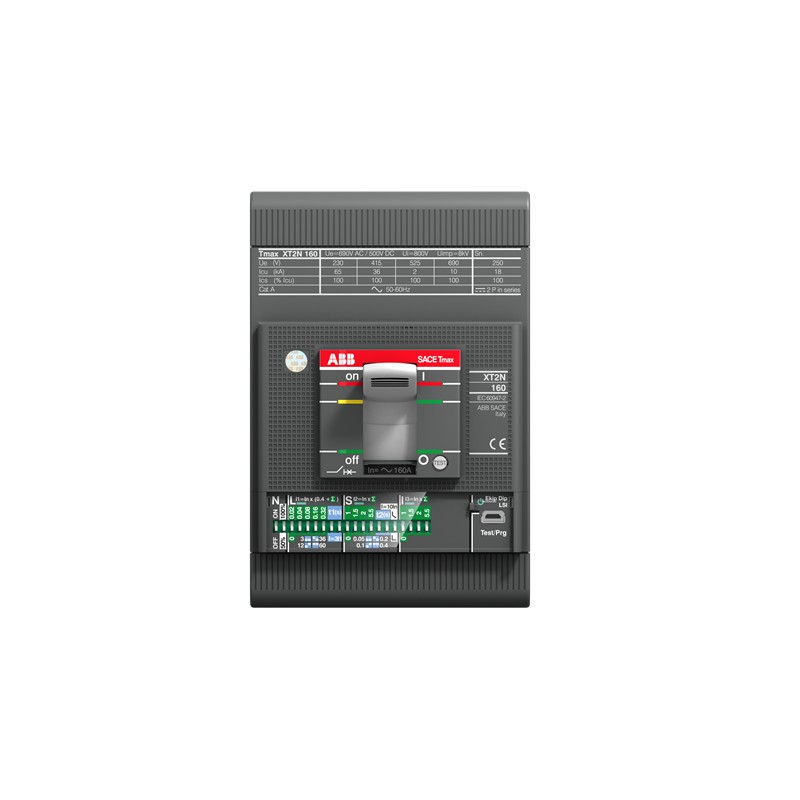

ABB 1SDA100042R1 1SDA100042R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA100042R1 ABB XT2S 160 Ekip Dip LIG In 63A 3p F F

Riferimento: 1SDA100042R1

Produttore: ABB

Descrizione:

XT2S 160 Ekip Dip LIG In=63A 3p F F
C.BREAKER TMAX XT2S 160 FISSO TRIPOLARE CON TERMINALI FRONTALI E SBLOCCO A STATO SOLIDO IN AC EKIP DIP LIG R 63 A

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > Interruttori automatici scatolati ≤ 250 A Xtmax

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 470,79 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

b'

panoramica

Tipo di prodotto esteso:
XT2S 160 Ekip Dip LIG In=63A 3p F F
ID prodotto:
1SDA100042R1
Ean:
8056221000963
Descrizione catalogo:
XT2S 160 Ekip Dip LIG In=63A 3p F F
Descrizione lunga:
C.BREAKER TMAX XT2S 160 FISSO TRIPOLARE CON TERMINALI FRONTALI E SBLOCCO A STATO SOLIDO IN AC EKIP DIP LIG R 63 A

ordinando

Ean:
8056221000963
Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85362090

dimensioni

Larghezza netta del prodotto:
90 mm
Altezza netta del prodotto:
130 mm
Profondità prodotto/Lunghezza rete:
82,5 mm
Peso netto del prodotto:
1,12 kg

Informazioni sul contenitore

Unità di livello pacchetto 1:
1 pezzo
Larghezza livello pacchetto 1:
130 mm
Altezza livello pacchetto 1:
208 mm
Profondità/lunghezza livello pacchetto 1:
145 mm
Livello di peso lordo 1 della confezione:
1,22 kg
Pacchetto EAN di livello 1:
8056221000963

ulteriori informazioni

Tipo di interruttore associato:
Distribuzione dell'energia
Tipo corrente:
corrente alternata
Durata elettrica:
120 cicli all'ora

Ciclo 8000
Durata meccanica:
240 cicli all'ora

Ciclo 25000
Numero di poli:
3
Ordine multiplo:
1 pezzo
Perdita di potenza:
a condizioni operative nominali per polo 1,7 W
Tipo principale di prodotto:
SACE Tmax XT
Nome prodotto:
Interruttore a scatola stampata
Tipo di prodotto:
Cb
Corrente nominale (IN):
63 A
Tensione nominale di supporto agli impulsi (Ugoblin):
8 kV
Tensione di isolamento nominale (Uio):
1000 V
Tensione operativa nominale:
690 V CA
Capacità nominale di interruzione del cortocircuito del servizio (ICs):
(220 V CA) 85 kA

(230 V CA) 85 kA

(240 V CA) 85 kA

(380 V CA) 50 kA

(415 V CA) 50 kA

(440 V CA) 50 kA

(500 V CA) 36 kA

(525 V CA) 25 kA

(690 V CA) 12 kA
Capacità definitiva di rottura del cortocircuito nominale (ICu):
(220 V CA) 85 kA

(230 V CA) 85 kA

(240 V CA) 85 kA

(380 V CA) 50 kA

(415 V CA) 50 kA

(440 V CA) 50 kA

(500 V CA) 36 kA

(525 V CA) 25 kA

(690 V CA) 12 kA
Corrente nominale ininterrotta (IU):
160 A
lanciare:
Ekip Dip LIG
Tipo di versione:
Le
Livello di prestazioni del cortocircuito:
di
standard:
Norma IEC 60947
Sottotipo:
XT2
Tipo di connessione terminale:
Interruttori fissi
Versione:
F

Certificati e dichiarazioni (numero di documento)

Scheda tecnica, Informazioni tecniche:
1SDC210100D0205
1SDC210099D0205
Dichiarazione di conformità - CE:
9AKK106713A5901
Istruzioni e manuali:
1SDH000721R0001
1SDH000721R0505

Classificazioni

ETIM 6:
EC000228 - Interruttore di alimentazione per l'installazione di trafo/generatore/prot.
ETIM 7:
EC000228 - Interruttore elettrico per protezione/generatore/installazione di blocchi
Codice di classificazione degli oggetti:
D
Categoria WEEE:
5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
'

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN
71 Mbytes
