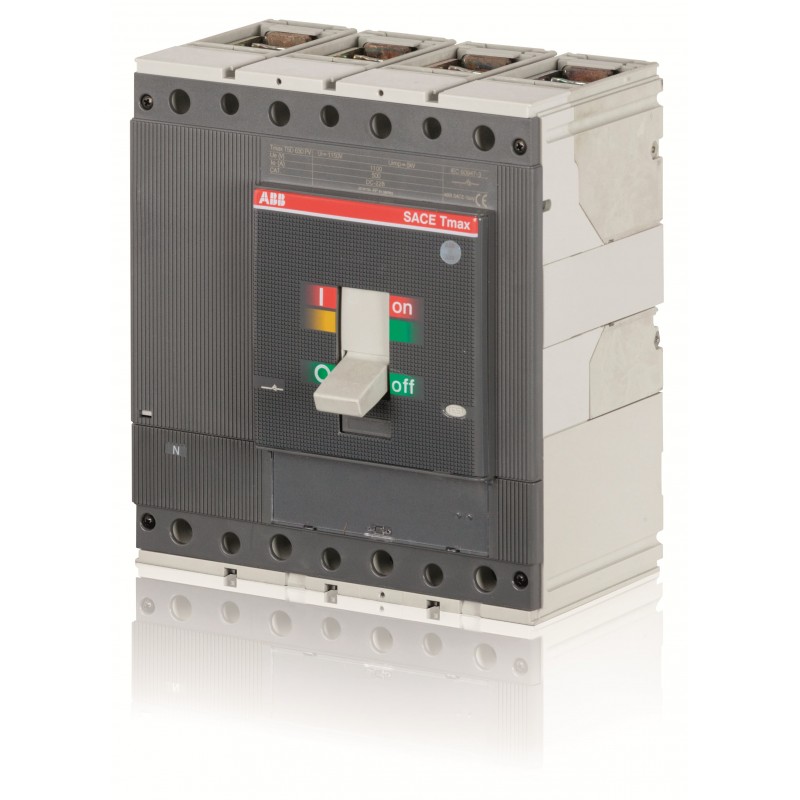

1SDA076898R1 ABB T5D/PV-E 500 4p F F 1500V DC
1SDA076898R1
ABB
T5D/PV-E 500 4p F F 1500V DC
Apparecchi elettrici a bassa tensione > Sezionatore
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 59cd007c-9872-45c8-adca-9d60eafa55c9 Italia (IT) |
| SCIP semplificato | 57dc1c49-0bec-40ea-aae1-3e4dac9c3052 Ungheria (HU) |
| 8e79ab79-ed81-4330-a83b-84b5848c48a4 Spagna (ES) | |
| 94415f3d-a32d-4748-96a3-bfe3a16b5bf8 Belgio (BE) | |
| d28d76f5-e7ae-401d-90bf-c5721c26896c Bulgaria (BG) | |
| e569dfc7-a26e-44b5-b6cb-349e3bab1bc7 Francia (FR) | |
| 12a1203a-519e-4255-904b-1b766045bb87 Germania (DE) | |
| 02c55e6f-7332-41e2-a41a-31169c67e7ec Germania (DE) | |
| 2f6bd880-e5e6-4feb-94a4-50d3d1904870 Svezia (SE) | |
| bc8c31df-a728-4254-99ed-43e373151301 Francia (FR) | |
| ccc8a468-7b99-42fe-800c-225a40edc4ac Polania (PL) | |
| df05c3c4-00c4-4c7c-9874-a196c527b667 Germania (DE) | |
| 935def01-4bd9-427c-88e0-3b94549c4ddd Finlandia (FI) | |
| bc2fca09-e2ed-4960-8549-761e464c8cef Norvegia (NO) | |
| 9980ab38-c687-481b-88c6-3de9d24fa1a8 Belgio (BE) | |
| 32572fc3-b35e-4183-ac55-8d0e273f056b Grecia (GR) | |
| 8021366f-e3d4-408c-9b5a-c8e93339981e Portogallo (PT) | |
| 687d6cd2-8fa0-4d42-aef3-38740eb5e15e Estonia (EE) | |
| 571f9fe8-eca0-4f90-b38a-5dd65d90adb8 Svezia (SE) | |
| 0270cfcb-0ff1-421d-9760-70b56c72117b Ungheria (HU) | |
| b0093105-e407-4a62-aca3-93f723120309 Paesi Bassi (Olanda) (NL) | |
| f0e5e16f-3903-40f9-af00-f784d43d7e72 Croazia (HR) | |
| d6ae7408-27bd-4dd2-8c63-b27c426b0906 Repubblica Ceca (CZ) | |
| 333d82e7-a35c-4152-848c-4d444eb50475 Polania (PL) | |
| 3038c266-c3c0-4a6e-ac16-be89577f264e Germania (DE) | |
| 934301b2-b7cc-4696-82da-0b813b108237 Danimarca (DK) | |
| ecc1d797-20b6-4856-94b5-38c1180ded71 Germania (DE) | |
| 7ba75906-6295-4b7d-aacf-97aecd8e3bf7 Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Ordinazione | |
| EAN | 8015644833145 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85352100 |
| Dimensioni | |
| Larghezza prodotto | 186 mm |
| Altezza prodotto | 205 mm |
| Profondità prodotto | 104.5 mm |
| Peso netto prodotto | 4.15 kg |
| Peso lordo | 4.5 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 248 mm |
| Altezza imballo livello 1 | 240 mm |
| Profondità imballo livello 1 | 285 mm |
| Peso lordo imballo livello 1 | 4.5 kg |
| EAN imballo livello 1 | 8015644833145 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax T |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Switch Disconnector |
| Idoneo per | T5 |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | DC |
| Durata elettrica | 1000 ciclo (i) |
| Durata meccanica | 7500 ciclo (i) |
| Numero di poli | 4P |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 30 W |
| Corrente nominale (In) | 500 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1500 V DC |
| Tensione nominale di funzionamento | 1500 V DC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 6 kA |
| Corrente nominale ininterrotta (Iu) | 500 A |
| Tensione nominale (Ur) | 1500 V DC |
| Note | ATLAS |
| Norme di riferimento | IEC |
| Sottotipo | T5 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210300D0201 |
| Dichiarazione di conformità - CE | 9AKK106713A9776 |
| Istruzioni e manuali | 1SDH000780R0004 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| corrente permanente nominale Iu (EF001389) | 500 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 500 A |
| resistenza a corrente di breve durata Icw (EF007050) | 6 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | grigio |
| tipo di elemento di azionamento (EF006976) | manetta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | 1 |
