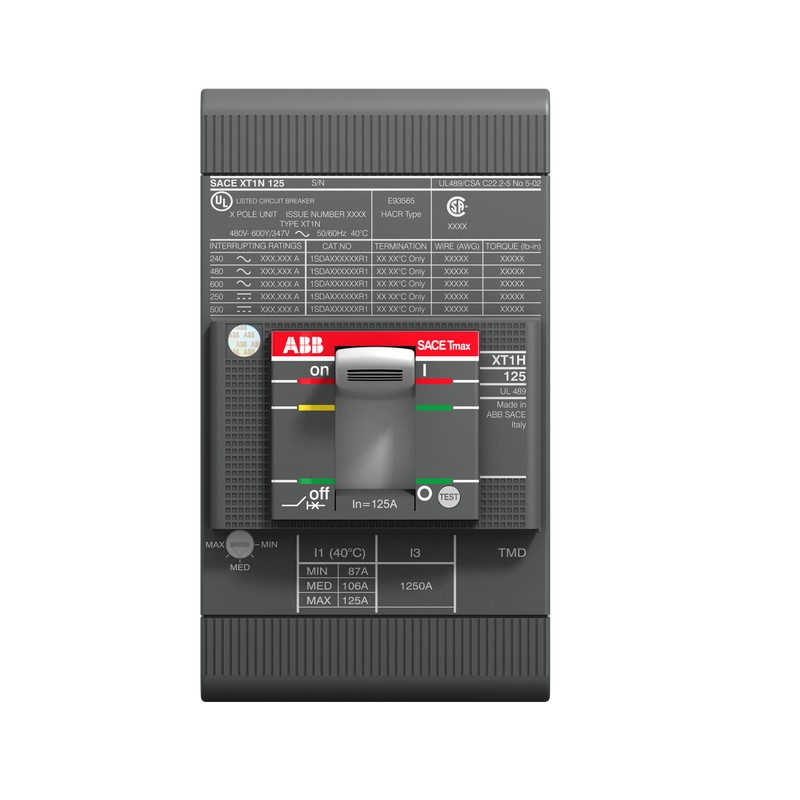

1SDA074643R1 ABB XT1N 125 TMF 70-700 3p F F UL/CSA
1SDA074643R1
ABB
XT1N 125 TMF 70-700 3p F F UL/CSA
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2347 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1890 |
| Extended Product Lifetime | Product Modularity |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 55.9 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 6863fbdc-acf8-416a-94d8-1a60e9e87610 Italia (IT) |
| SCIP semplificato | 628ea2e3-2bef-44e0-b68a-aa6bb12b3592 Svezia (SE) |
| 92462612-6c78-4173-8877-3d5a6bc385c6 Croazia (HR) | |
| 7dadfd1c-6626-4e29-ac76-e694fb54386b Germania (DE) | |
| c8db6d57-17eb-44d7-89d4-7f3cf42cc124 Germania (DE) | |
| bf230d19-83d0-4abf-be2d-9b1490d25ca4 Danimarca (DK) | |
| 49aff91d-41ba-42b7-9174-32ca6e68a3ea Repubblica Ceca (CZ) | |
| 17aee93c-0a58-4af1-b8bf-20841cec9c60 Belgio (BE) | |
| f120b923-d7a9-41ab-ad7a-7f9a5ad8cb48 Spagna (ES) | |
| f9ce84bd-e10d-4a0e-8ea6-6a207dbe8de3 Ungheria (HU) | |
| c00f7c91-98ab-4668-b03a-0c52008d49ed Francia (FR) | |
| 1975b185-e524-417a-880d-2ee2d4528e2d Germania (DE) | |
| e343fe52-4698-45dc-812e-3d3e0e0d3434 Francia (FR) | |
| ee5ad142-9547-41dd-a1be-9e0ff9ba37f6 Grecia (GR) | |
| a07004d6-57d7-4753-a183-f38c06e40500 Germania (DE) | |
| 6c7ab3f7-7f1d-44a0-a224-6140626bbe2d Belgio (BE) | |
| 21923d59-9521-4c22-a853-47522aa56309 Estonia (EE) | |
| 7585d8b6-51b4-4dde-97c6-67c87f2e46f0 Finlandia (FI) | |
| 1a7b9e93-b9c8-4e0f-b077-c78a39a5edb3 Polania (PL) | |
| 483278bd-0285-4dd7-a385-e7076cffe598 Ungheria (HU) | |
| bb5d72ee-7427-418d-84e8-2dee6905c3f6 Polania (PL) | |
| 3e62f68c-862a-4eec-b16b-f23ddecf0d0e Polania (PL) | |
| 44e16ebd-f5de-489e-8273-c9004f0f4a62 Bulgaria (BG) | |
| e8bbc165-6ff4-406c-a674-9554e60e85aa Svezia (SE) | |
| e9d23f61-2ff8-409d-8c18-75d945aab72f Paesi Bassi (Olanda) (NL) | |
| 260209f2-12d4-4247-b746-d824dbd9968c Norvegia (NO) | |
| 8b6070e0-c199-40cb-a2db-4e9a0960cfac Germania (DE) | |
| 6a824b83-9f9b-413f-a6e0-aef1114c868e Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Ordinazione | |
| Codice ordine locale_USCON | XT1NU3070AFF000XXX |
| EAN | 8015644786205 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 76.2 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 70 mm |
| Peso netto prodotto | 1.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 128 mm |
| Altezza imballo livello 1 | 135 mm |
| Profondità imballo livello 1 | 143 mm |
| Peso lordo imballo livello 1 | 1.1 kg |
| EAN imballo livello 1 | 8015644786205 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Power Distribution |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Idoneo per classe di prodotto | SACE Tmax XT |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001295R0008 |
| Dati tecnici | |
| Sezioni dei cavi-circuito principale | Busbar 45.5 ... 80 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3P |
| Durata di apertura | CB with SOR 30 ms |
| CB with UVR 30 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 3.7 W |
| Corrente nominale (In) | 70 A |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 800 A |
| Tensione nominale di funzionamento | 600Y/347 V AC |
| 500 V DC | |
| Corrente nominale ininterrotta (Iu) | 125 A |
| Tensione nominale (Ur) | 600Y/347 V |
| Cacciavite raccomandato | Circuito Principale M6 |
| Sgancio | TMF |
| Tipo di sgancio | TM |
| Campo di impostazione | 70 A |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | UL489 |
| Sottotipo | XT1 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Reparto tecnico UL/CSA | |
| Interrupting Rating acc. to UL489 | (240 V AC) 50 kA |
| (480 V AC) 25 kA | |
| (600Y / 347 V AC) 18 kA | |
| (250 V DC) 2 Poli in Serie 35 kA | |
| (500 V DC) 4 Poli in Serie 35 kA | |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA (sicurezza intrinseca) | 9AKK10103A3905 |
| Scheda tecnica | 1SDC210200D0206 |
| 1SDC210199D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5532 |
| Certificato UL | 1SDL000163R0111 |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000719R0100 |
| Disegni meccanici | 1SDH000719R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000719R0003 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4927 >> Molded case circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121616 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
