ABBInterruttori automatici scatolati ≤ 250 A Xtmax1SDA068178R1 ABB XT4N250 PARTE DELLA FRUPTION 4P
ABB 1SDA068178R1 1SDA068178R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

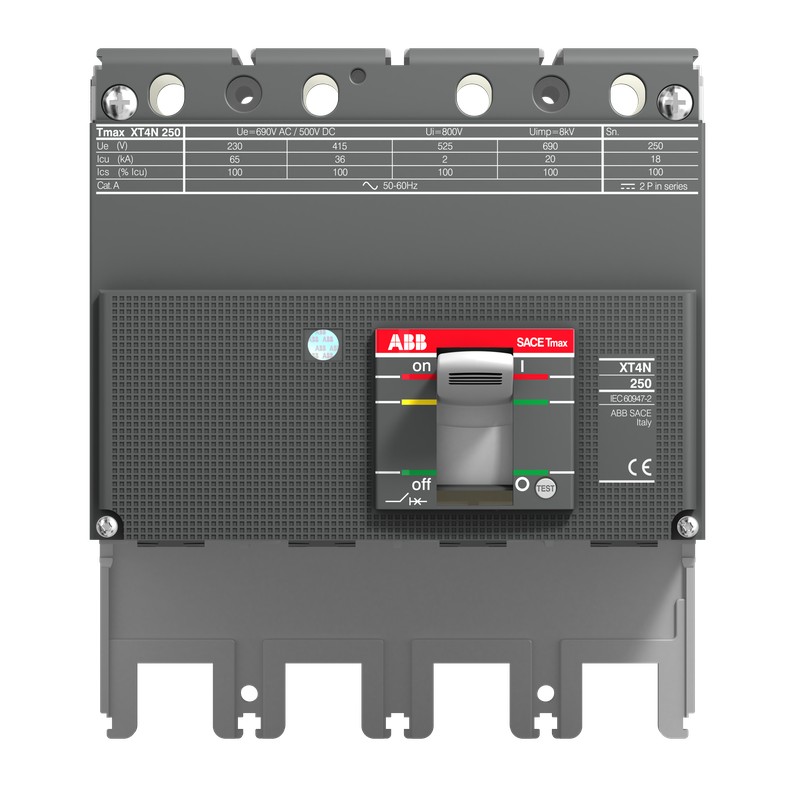

1SDA068178R1 ABB XT4N250 PARTE DELLA FRUPTION 4P

Riferimento: 1SDA068178R1

Produttore: ABB

Descrizione:

XT4N250 PARTE DELLA FRUPTION 4P
XT4N 250 PARTE INTERRUTTIVA 4p F F

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > Interruttori automatici scatolati ≤ 250 A Xtmax

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 286,89 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2351
Dichiarazione prodotto ambientale - EPD9AKK108469A1857
9AKK108468A1892
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 56.30 %
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
SCIP03e9bd14-b6d0-4186-9ab3-b2fb278970e2 Italia (IT)
SCIP semplificatofbb58a1d-39bf-4872-ad55-1de27f538e61 Germania (DE)
8a9216c8-aa95-4981-9c57-c1df020e16dc Francia (FR)
c34d76be-9923-40e0-b8f1-4464bfad69c7 Svezia (SE)
356495e3-67c8-4193-810f-f9428da025e5 Germania (DE)
e3ff7380-6cc7-4d80-8929-221f36c19fa4 Germania (DE)
f0ae7b2c-e011-4bc5-9aec-662c4685c026 Francia (FR)
63f093a3-ec35-47a7-892f-00b4a798e1f2 Paesi Bassi (Olanda) (NL)
f4d2b47f-28b7-4843-8fa5-05be4d645a55 Spagna (ES)
645ea2d6-4db6-4d31-97e3-1e09856e1c16 Paesi Bassi (Olanda) (NL)
08d702d7-4383-4d95-96a0-2a2afbbe14ed Polania (PL)
073603d7-1e38-4381-91a2-f52de966c0f1 Norvegia (NO)
f8a81c18-c8da-4db5-8c41-cf071e7a42c5 Finlandia (FI)
c2dfbdf2-0e11-4e77-9b02-0d9902468d53 Paesi Bassi (Olanda) (NL)
efed6ba7-7f9b-4673-9f5b-c7091a6ec656 Germania (DE)
8f75a2f1-e4f8-4997-99e5-690d6c6d477a Danimarca (DK)
0ce26abb-cbe4-493d-9f4d-96d415a92a1f Germania (DE)
d9d46828-4dc0-4c3d-be54-8b85444cb209 Croazia (HR)
6385a036-e5f6-4587-87e4-a8d2ffbdd15f Repubblica Ceca (CZ)
a0ddc63b-e66e-4a39-b15f-d763343a94f2 Polania (PL)
1a20c1c7-f019-4624-93fe-d768d286c3d0 Paesi Bassi (Olanda) (NL)
79f74b0d-b14b-4418-a3c7-4f0b1f64c995 Paesi Bassi (Olanda) (NL)
3acac2fc-9b99-4a4a-9213-99c0872d821a Estonia (EE)
cd6dd3b1-f2ba-442d-acca-06d88641549f Grecia (GR)
10b970e2-ea75-4ac0-a94a-0961214075ad Portogallo (PT)
d07a8875-3198-473f-852b-db3e2ec7742c Bulgaria (BG)
3f844396-2752-4132-93ae-e51beba350a1 Svezia (SE)
bfd7d743-3c9c-4943-ba72-cc5c34a7888b Polania (PL)
Dati ambientali
Informazioni ambientali9AKK108467A6707
Ordinazione
E-Number (Finland)3641070
E-Number (Norway)4380184
EAN8015644020750
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto140 mm
Altezza prodotto160 mm
Profondità prodotto82.5 mm
Peso netto prodotto2.65 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1171 mm
Altezza imballo livello 1215 mm
Profondità imballo livello 1151 mm
Peso lordo imballo livello 13.1 kg
EAN imballo livello 18015644020750
Informazioni addizionali
Tipo principale prodottoSACE Tmax XT
Nome prodottoInterruttore scatolato
Tipo prodottoBreaking Part
VersioneF
Dati tecnici
Durata elettrica120 cicli orari
8000 ciclo (i)
Durata meccanica240 cicli orari
25000 ciclo (i)
Numero di poli4P
Durata di aperturaCB with SOR 30 ms
CB with UVR 30 ms
Ordine multiplo1 pezzo (i)
Frequenza nominale (f)50 / 60 Hz
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)1000 V
Tensione nominale di funzionamento690 V AC
500 V DC
Potere di cortocircuito di servizio nominale (Ics)(220 V AC) 65 kA
(230 V AC) 65 kA
(240 V AC) 65 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 36 kA
(500 V AC) 30 kA
(525 V AC) 20 kA
(690 V AC) 10 kA
(250 V DC) 2 Poli in Serie 36 kA
(500 V DC) 2 Poli in Serie 36 kA
(500 V DC) 3 Poli in Serie 36 kA
Potere di cortocircuito estremo nominale (Icu)(220 V AC) 65 kA
(230 V AC) 65 kA
(240 V AC) 65 kA
(380 V AC) 36 kA
(415 V AC) 36 kA
(440 V AC) 36 kA
(500 V AC) 30 kA
(525 V AC) 20 kA
(690 V AC) 10 kA
(250 V DC) 2 Poli in Serie 36 kA
(500 V DC) 2 Poli in Serie 36 kA
(500 V DC) 3 Poli in Serie 36 kA
Corrente nominale ininterrotta (Iu)250 A
Tensione nominale (Ur)690 V
Livello di prestazioni in cortocircuitoN
Norme di riferimentoIEC60947-2
SottotipoXT4
Tipo di connessione morsettoFront
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC210100D0206
1SDC210099D0206
Dichiarazione di conformità - CE9AKK106713A5529
Certificato GL1SDL000163R0095
Certificato LR1SDL000163R0100
Istruzioni e manuali1SDH000722R0001
Classificazioni e standard esterni
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Codice classificazione oggettoQ
UNSPSC39120000
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.1 : 27370409

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN
71 Mbytes
