ABBInterruttori automatici scatolati ≤ 250 A Xtmax1SDA068169R1 ABB XT2S160 PARTE DI 4P FRUPTION

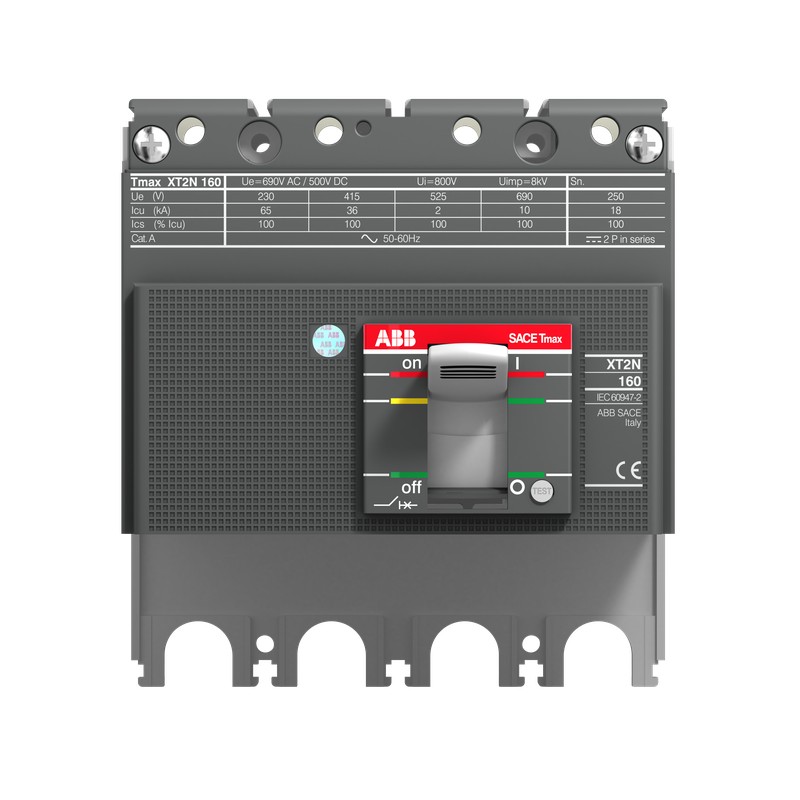

ABB 1SDA068169R1 1SDA068169R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA068169R1 ABB XT2S160 PARTE DI 4P FRUPTION

Riferimento: 1SDA068169R1

Produttore: ABB

Descrizione:

XT2S160 PARTE DI 4P FRUPTION
XT2S 160 PARTE INTERRUTTIVA 4p F F

Categorie:

  • Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
  • ABB > Interruttori automatici scatolati ≤ 250 A Xtmax

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 172,26 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2348
Dichiarazione prodotto ambientale - EPD9AKK108469A1856
9AKK108468A1891
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 55.70 %
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
SCIPb0db87c8-b702-4b4c-ad2b-13e13fda7fa6 Italia (IT)
SCIP semplificatoe80ae7f8-9c46-4f2b-ad2c-35bd2fcbc20d Germania (DE)
c24ea644-f98c-4065-867d-49188f619fad Germania (DE)
56139cad-3b20-44e3-822b-17c71bf47a6d Germania (DE)
cf075ee5-52a8-4402-a51f-42119b67c525 Francia (FR)
eeb55abd-149f-4fa8-971f-2f0b8bb7a3cc Svezia (SE)
2a38d8ce-6f6d-4910-8f69-898805c76de7 Polania (PL)
91657a13-6af4-46ee-b701-999712af0344 Paesi Bassi (Olanda) (NL)
acc76a67-d01c-4a8f-9701-8dd1c0f854ad Spagna (ES)
59aa20c6-5ff3-41bf-8772-42429a601853 Paesi Bassi (Olanda) (NL)
be19b62d-b7a8-4f94-aaa8-0e673a3f5548 Polania (PL)
e94731f0-0d84-4310-a70d-7dcc62fcb221 Norvegia (NO)
d286803e-6888-4412-8a83-87e814a3ecca Finlandia (FI)
0378bdcd-5834-4902-bf0f-b3f545c52371 Paesi Bassi (Olanda) (NL)
0f68ee26-9c96-41ec-ac07-9605635785f3 Germania (DE)
abbf313b-77f5-4b4b-8487-6d3d91693087 Danimarca (DK)
cce34289-9885-4a59-9559-38090121c429 Germania (DE)
7df56226-ee32-4fd1-be82-2c57fed5c121 Croazia (HR)
48ca0d7a-e067-4e3b-b31c-d35aca7cc785 Repubblica Ceca (CZ)
be11f1d2-aad4-4f35-9a56-3e56e1b7bef0 Polania (PL)
be34899d-2f3f-4154-ac6b-45d8b8f975cd Paesi Bassi (Olanda) (NL)
2c5284b3-6994-4c28-bb3b-491037d46d73 Paesi Bassi (Olanda) (NL)
6db1b227-6217-469a-ab74-69676fd0144c Estonia (EE)
0ace0fbd-a631-4639-9f31-1551a5734a54 Grecia (GR)
3f318fb6-978d-4a7b-8751-8af25cf9899f Portogallo (PT)
9674dc28-18af-422b-9a69-605e0a25aa0f Bulgaria (BG)
1f73f27f-d7f7-4c67-a0cc-aa928e3f10f8 Francia (FR)
5585bf5a-aeac-4ee3-90b5-c865d6d5de37 Svezia (SE)
Dati ambientali
Informazioni ambientali9AKK108467A6707
Ordinazione
E-Number (Finland)3640589
E-Number (Norway)4379739
EAN8015644696160
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto120 mm
Altezza prodotto130 mm
Profondità prodotto82.5 mm
Peso netto prodotto1.2 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1150 mm
Altezza imballo livello 1215 mm
Profondità imballo livello 1135 mm
Peso lordo imballo livello 11.3 kg
EAN imballo livello 18015644696160
Informazioni addizionali
Tipo principale prodottoSACE Tmax XT
Nome prodottoInterruttore scatolato
Tipo prodottoBreaking Part
VersioneF
Dati tecnici
Durata elettrica120 cicli orari
8000 ciclo (i)
Durata meccanica240 cicli orari
25000 ciclo (i)
Numero di poli4P
Durata di aperturaCB with SOR 30 ms
CB with UVR 30 ms
Ordine multiplo1 pezzo (i)
Frequenza nominale (f)50 / 60 Hz
Tensione di tenuta ad impulso (Uimp)8 kV
Tensione nominale di isolamento (Ui)1000 V
Tensione nominale di funzionamento690 V AC
500 V DC
Potere di cortocircuito di servizio nominale (Ics)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 36 kA
(525 V AC) 25 kA
(690 V AC) 12 kA
(250 V DC) 2 Poli in Serie 50 kA
(500 V DC) 3 Poli in Serie 50 kA
Potere di cortocircuito estremo nominale (Icu)(220 V AC) 85 kA
(230 V AC) 85 kA
(240 V AC) 85 kA
(380 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 36 kA
(525 V AC) 25 kA
(690 V AC) 12 kA
(250 V DC) 2 Poli in Serie 50 kA
(500 V DC) 3 Poli in Serie 50 kA
Corrente nominale ininterrotta (Iu)160 A
Tensione nominale (Ur)690 V
Livello di prestazioni in cortocircuitoS
Norme di riferimentoIEC60947-2
SottotipoXT2
Tipo di connessione morsettoFront
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC210100D0206
1SDC210099D0206
Dichiarazione di conformità - CE9AKK106713A5901
Certificato GL1SDL000163R0093
Certificato LR1SDL000163R0100
Istruzioni e manuali1SDH000721R0001
Classificazioni e standard esterni
ETIM 9EC000228 - Power circuit-breaker for trafo/generator/installation protection
ETIM 10EC000228 - Power circuit-breaker for trafo/generator/installation protection
Codice classificazione oggettoQ
UNSPSC39120000
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.1 : 27370409

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN
71 Mbytes
