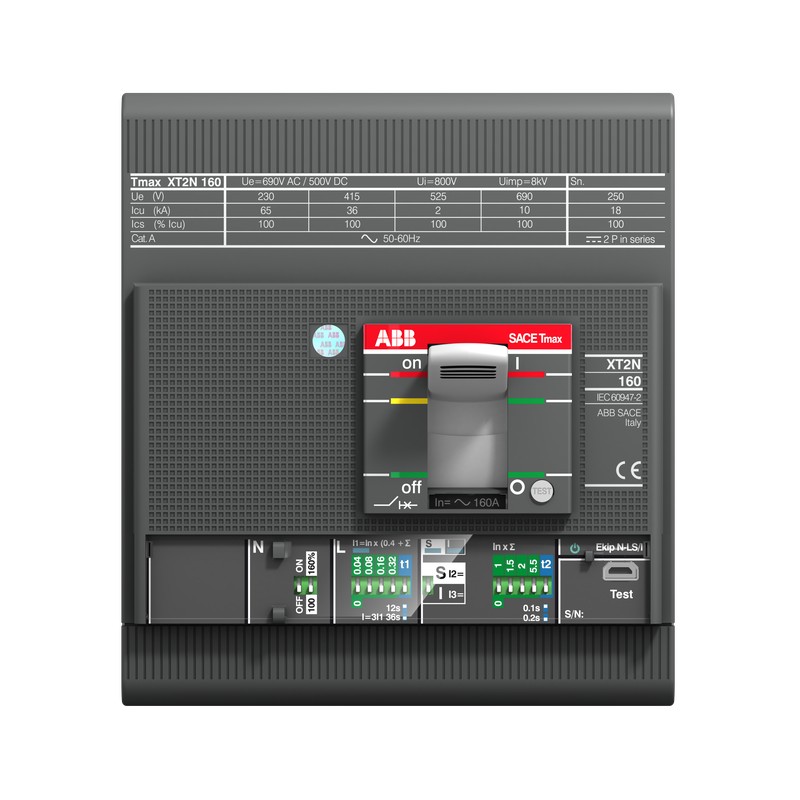

1SDA067110R1 ABB XT2N160 Ekip LSIG R63 4P F F
1SDA067110R1
ABB
XT2N160 Ekip LSIG R63 4P F F
XT2N 160 Ekip LSIG In=63A 4p F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 55.70 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2349 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108469A1855 |
| 9AKK108468A1897 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | d0e546de-d450-49c1-beac-fb0ea3e3be38 Italia (IT) |
| SCIP semplificato | ea68ad37-a38b-46a7-8e3c-ecda2db91635 Belgio (BE) |
| 291620d3-2a39-4e8a-9873-4706a716393b Bulgaria (BG) | |
| c1ed9375-ed97-4c7a-8248-a9b4dcda0f02 Estonia (EE) | |
| 83cdcb5b-1833-4cd4-b9d7-56016d73096c Ungheria (HU) | |
| 7d336674-a3cb-4462-82ce-bbca0ce89866 Polania (PL) | |
| 05481c8f-92b1-47cf-94c0-c3f374cdf631 Finlandia (FI) | |
| 77a98e13-71f6-4613-8b4e-dd5aebd9f979 Germania (DE) | |
| 3928beca-dacd-40d9-930c-a64d0a2a0c11 Francia (FR) | |
| 3a290752-c363-4fc8-bef8-10ecbeb5f9bd Grecia (GR) | |
| 670f9958-b85c-4c72-b9c2-8f55d78bde01 Ungheria (HU) | |
| 85ed9eb0-3c53-41e6-9416-3ad72d57e6ae Spagna (ES) | |
| dedd7b74-9b05-4aec-b0ae-79a1e6f91640 Belgio (BE) | |
| 87a5ba6b-3cc2-4b6c-b73f-ab0b914bca9e Svezia (SE) | |
| 6244c933-9649-4728-be15-b3c97f1227d0 Germania (DE) | |
| 89fefc45-93f9-43fe-bfe8-e1c32da907f1 Danimarca (DK) | |
| e3610e3c-058d-49c1-bd34-f2cacaaa9116 Croazia (HR) | |
| 0ecd81ce-f10d-412c-811f-72950805b924 Germania (DE) | |
| 86c8c38f-4f7f-4ea6-836c-4396e06145dc Repubblica Ceca (CZ) | |
| 568083b5-7b13-4fe2-a565-a09e3fad8842 Francia (FR) | |
| ea4d67d8-a054-4968-b69e-e7b5bb0d27ec Polania (PL) | |
| 18b14d01-beac-4588-8c16-c286778b7d13 Germania (DE) | |
| 9b61bef0-8cea-4651-b255-ef8554154f74 Portogallo (PT) | |
| 4762a82f-9ba3-4f2c-8b19-5ec52f7af73b Germania (DE) | |
| 256559dd-f836-4ad0-ac9c-e2dfa4033d84 Paesi Bassi (Olanda) (NL) | |
| 5a234fcc-25e5-4ff4-8b67-4ac523b69a18 Norvegia (NO) | |
| 9c9eab76-9b26-4ece-89cb-4db222b1e401 Svezia (SE) | |
| 6e99739f-9430-4f89-bc97-7a5701526f23 Polania (PL) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT2NE4063GFF000XXX |
| EAN | 8015644010157 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 120 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.6 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 130 mm |
| Altezza imballo livello 1 | 208 mm |
| Profondità imballo livello 1 | 145 mm |
| Peso lordo imballo livello 1 | 1.6 kg |
| EAN imballo livello 1 | 8015644010157 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Distribuzione di Potenza |
| Sezioni dei cavi-circuito principale | Busbar 32.5..100 mm² |
| Tipo di corrente | AC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 4 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1.70 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 63 A |
| Frequenza nominale (f) | 50/60 Hz |
| Tensione nominale (Ur) | 690 V AC |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V AC |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Cacciavite raccomandato | Circuito Principale M6 |
| Sgancio | Ekip LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT2 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002230A1002 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5901 |
| Certificato GL | 1SDL000163R0093 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000721R0100 |
| Disegni meccanici | 1SDH000721R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000721R0001 |
| 1SDH000721R0506 | |
| Classificazioni | |
| ETIM 7 | EC000228 - disgiuntore per protezione trasformatori, generatori e impianti |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
