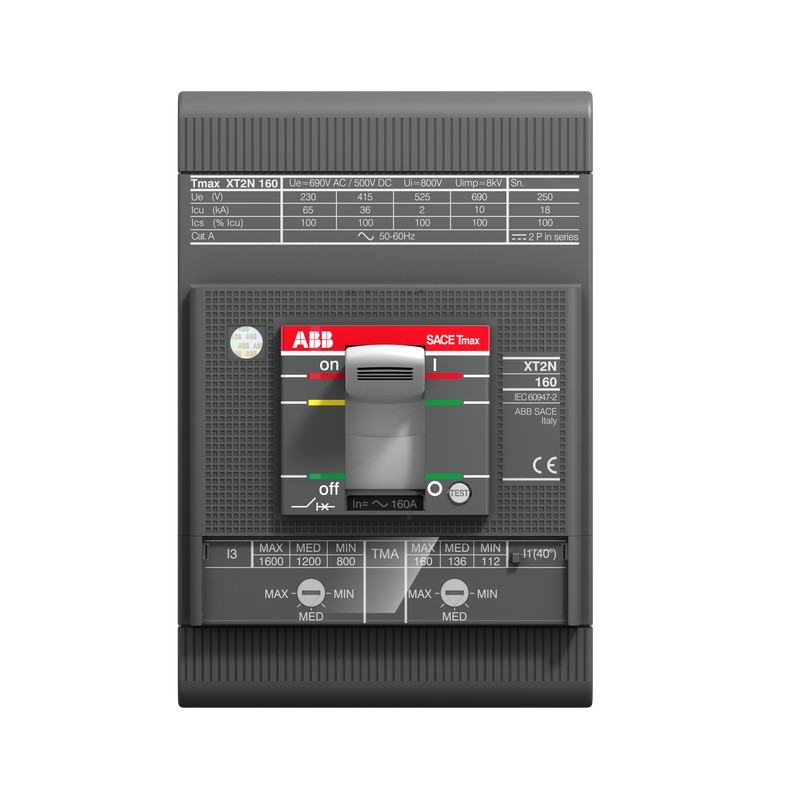

1SDA067046R1 ABB XT2N160 MF R4 Im56 3P F F
1SDA067046R1
ABB
XT2N160 MF R4 Im56 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 55.70 % |
| End of Life Instructions | 9AKK108468A2348 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Informazioni ambientali | 9AKK108467A6707 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | a9a7b320-03d2-495c-9fab-08312813ad9e Italia (IT) |
| SCIP semplificato | 9fd11552-4276-4854-94f6-4f048abae612 Ungheria (HU) |
| 35265f0d-c8a2-41f6-b0fb-de3607be5355 Belgio (BE) | |
| ab7719c8-3dd3-4768-99e2-1c9212dd6afc Spagna (ES) | |
| f54ff390-15db-4f73-b6ef-54295b461422 Francia (FR) | |
| 372d2a7d-e26d-4446-bf86-5b792ce71d72 Germania (DE) | |
| fe92bd70-079c-4168-bc22-1b2e500f4904 Repubblica Ceca (CZ) | |
| 49f41c9f-88a5-4839-91ef-98abd90c02fd Svezia (SE) | |
| 60a75b10-e51e-4066-b6d8-86dab66661b3 Germania (DE) | |
| de253c22-fcdc-42d5-a962-9d90664dbe4a Croazia (HR) | |
| d5f7d2e9-0b13-4009-ad30-21a26dd1a568 Germania (DE) | |
| eaf2543c-847c-4e60-af3d-54844b392cf8 Danimarca (DK) | |
| 2289da6c-db11-4606-8165-e9eb6356beea Germania (DE) | |
| a1d0033b-3b5f-4a35-b211-32e96013e2a2 Estonia (EE) | |
| c51ddc2f-b687-45c4-9073-4503063dd953 Belgio (BE) | |
| 166b918d-c11b-4df5-98a2-d1d0d78306f2 Grecia (GR) | |
| a27b4a82-3e41-4d3e-90ab-53ed9ebcc919 Francia (FR) | |
| 95018846-a40e-4f36-bb82-50efd9c35cc5 Finlandia (FI) | |
| 417eba76-18ff-45ea-9632-5478ef5e2b09 Ungheria (HU) | |
| 98127db2-9db3-48d4-9e74-d34b44dae08c Polania (PL) | |
| 4e08d8ed-5636-40be-ad25-ad1e18325ad7 Polania (PL) | |
| 7c35d5d7-9b74-4bea-81ea-29d70be3278a Polania (PL) | |
| 4eed2429-e51e-4159-a17e-dd7e1d000100 Bulgaria (BG) | |
| 1cbf543c-b3fe-4656-9e37-6392bc55b5a8 Svezia (SE) | |
| 4c503602-d7dc-450f-acca-3f2986103193 Norvegia (NO) | |
| 48b0788a-cba8-4e2c-9599-88bef0a1cf30 Paesi Bassi (Olanda) (NL) | |
| 65c49d46-c809-4b52-bc67-17900ce76606 Portogallo (PT) | |
| 7272d7bd-8434-4491-b851-7c6ea781ec60 Germania (DE) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT2NE3004IFF000XXX |
| EAN | 8015644009526 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 90 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 131 mm |
| Altezza imballo livello 1 | 212 mm |
| Profondità imballo livello 1 | 147 mm |
| Peso lordo imballo livello 1 | 1.2 kg |
| EAN imballo livello 1 | 8015644009526 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Protezione Motore |
| Sezioni dei cavi-circuito principale | Busbar 32.5..100 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.47 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 4 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 56 A |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 500 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 3 Poli in Serie 36 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 3 Poli in Serie 36 kA | |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Cacciavite raccomandato | Circuito Principale M6 |
| Sgancio | MF |
| Tipo di sgancio | M |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT2 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002230A1001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5901 |
| Certificato GL | 1SDL000163R0093 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000721R0100 |
| Disegni meccanici | 1SDH000721R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000721R0001 |
| Classificazioni | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
