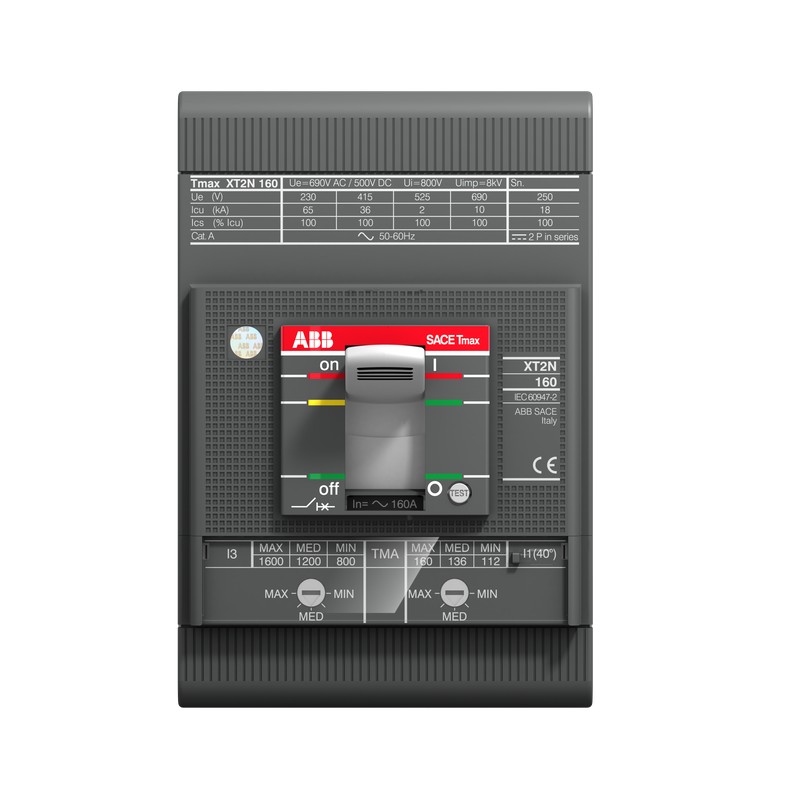

1SDA067045R1 ABB XT2N160 MF R2 Im28 3P F F
1SDA067045R1
ABB
XT2N160 MF R2 Im28 3P F F
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici scatolati ≤ 250 A Xtmax
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 55.70 % |
| End of Life Instructions | 9AKK108468A2348 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Informazioni ambientali | 9AKK108467A6707 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK108467A6707 |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 978c1b85-98d2-4f4d-a149-e6ffe85089e8 Italia (IT) |
| SCIP semplificato | 18f8812a-607d-463e-aa3a-271a9d410836 Germania (DE) |
| bc5ee89b-8251-4581-86a0-26a7acb255b9 Francia (FR) | |
| 7d7f25b9-0185-4abe-b6ed-21d8c2e35f3a Paesi Bassi (Olanda) (NL) | |
| ac1699cf-df65-4ec8-a62d-8376dc3807d2 Spagna (ES) | |
| b9a04421-e11c-472f-9efa-940964e33813 Paesi Bassi (Olanda) (NL) | |
| efc2f49e-8adf-4ff7-81ba-055a1922b5cd Polania (PL) | |
| a4fd63ce-2704-40f4-b082-4f18c257956e Francia (FR) | |
| 48e76d38-2544-4163-ad64-c51b97b53e58 Norvegia (NO) | |
| 2e0e210d-3df2-4d8f-ad80-b3427618f2b9 Finlandia (FI) | |
| 4278eec1-8887-4fc1-8c45-e4d2ebe843d0 Paesi Bassi (Olanda) (NL) | |
| 22bc46b1-a990-43a3-9ef9-1a946ad6f1a2 Germania (DE) | |
| 3d7cae76-75ea-4e70-8ca5-f7e950764905 Danimarca (DK) | |
| 3eecc315-b52c-4401-b582-b167b38797d7 Germania (DE) | |
| 7fae62fd-7996-49e1-b904-6d6ed6b13deb Croazia (HR) | |
| ac828e97-2078-4b14-a2b2-221ca63edf98 Repubblica Ceca (CZ) | |
| bbfba65c-6489-4fdb-8432-197446bf89d1 Polania (PL) | |
| d6c1c3f3-40f9-4ef1-a3ce-0beaab48ceab Paesi Bassi (Olanda) (NL) | |
| 7ed7267e-5938-4672-9d66-a1f4fe64d302 Paesi Bassi (Olanda) (NL) | |
| 76d536d7-473b-4b5c-a69d-3b3091caae33 Estonia (EE) | |
| d6c224a7-b2ec-47ed-8983-3647dc70121a Grecia (GR) | |
| 8388aaf1-1d52-471f-9309-1193148761c1 Portogallo (PT) | |
| fc2625b7-39da-4db6-8c13-b23193a42e93 Bulgaria (BG) | |
| 50339a9f-524b-4f0f-afc1-31a2858ff646 Svezia (SE) | |
| 239550f7-b9f9-4a34-a1bd-eea13e2a9631 Polania (PL) | |
| 2676ed18-b7d9-4442-8d3e-1d4047232e1c Svezia (SE) | |
| 3708fafa-9452-49b8-86cd-2fb1b263cb89 Germania (DE) | |
| 04ddb427-9f2e-43aa-802f-2b2e6a56fb9d Germania (DE) | |
| Ordinazione | |
| Codice ordine locale_USCON | XT2NE3002IFF000XXX |
| EAN | 8015644009519 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 90 mm |
| Altezza prodotto | 130 mm |
| Profondità prodotto | 82.5 mm |
| Peso netto prodotto | 1.1 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 131 mm |
| Altezza imballo livello 1 | 212 mm |
| Profondità imballo livello 1 | 147 mm |
| Peso lordo imballo livello 1 | 1.2 kg |
| EAN imballo livello 1 | 8015644009519 |
| Informazioni addizionali | |
| Tipo di interruttore da associare | Protezione Motore |
| Sezioni dei cavi-circuito principale | Busbar 32.5..100 mm² |
| Tipo di corrente | AC/DC |
| Durata elettrica | 120 cicli orari |
| 8000 ciclo (i) | |
| Durata meccanica | 240 cicli orari |
| 25000 ciclo (i) | |
| Numero di poli | 3 |
| Durata di apertura | CB with SOR 15 ms |
| CB with UVR 15 ms | |
| Ordine multiplo | 1 pezzo (i) |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 2.38 W |
| Tipo principale prodotto | SACE Tmax XT |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Corrente nominale (In) | 2 A |
| Frequenza nominale (f) | 50 / 60 Hz |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Impostazione corrente nominale di cortocircuito istantanea (Ii) | 28 A |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| 500 V DC | |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 3 Poli in Serie 36 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2 Poli in Serie 36 kA | |
| (500 V DC) 3 Poli in Serie 36 kA | |
| Corrente nominale ininterrotta (Iu) | 160 A |
| Cacciavite raccomandato | Circuito Principale M6 |
| Sgancio | MF |
| Tipo di sgancio | M |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC60947-2 |
| Sottotipo | XT2 |
| Tipo di connessione morsetto | Front |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 6 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH002230A1001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Scheda tecnica | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Dichiarazione di conformità - CE | 9AKK106713A5901 |
| Certificato GL | 1SDL000163R0093 |
| Certificato LR | 1SDL000163R0100 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Diagramma dimensionale | 1SDH000721R0100 |
| Disegni meccanici | 1SDH000721R0100 |
| Schema elettrico | 1SDM000068R0001 |
| Istruzioni e manuali | 1SDH000721R0001 |
| Classificazioni | |
| ETIM 8 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
