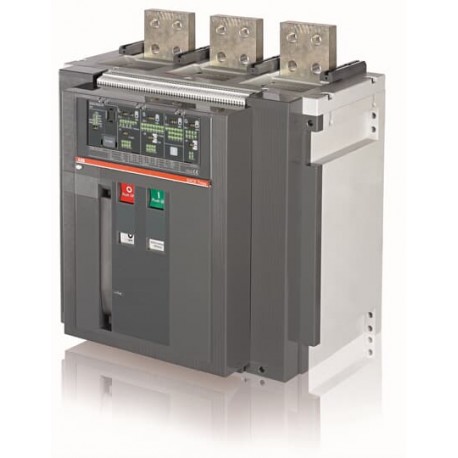

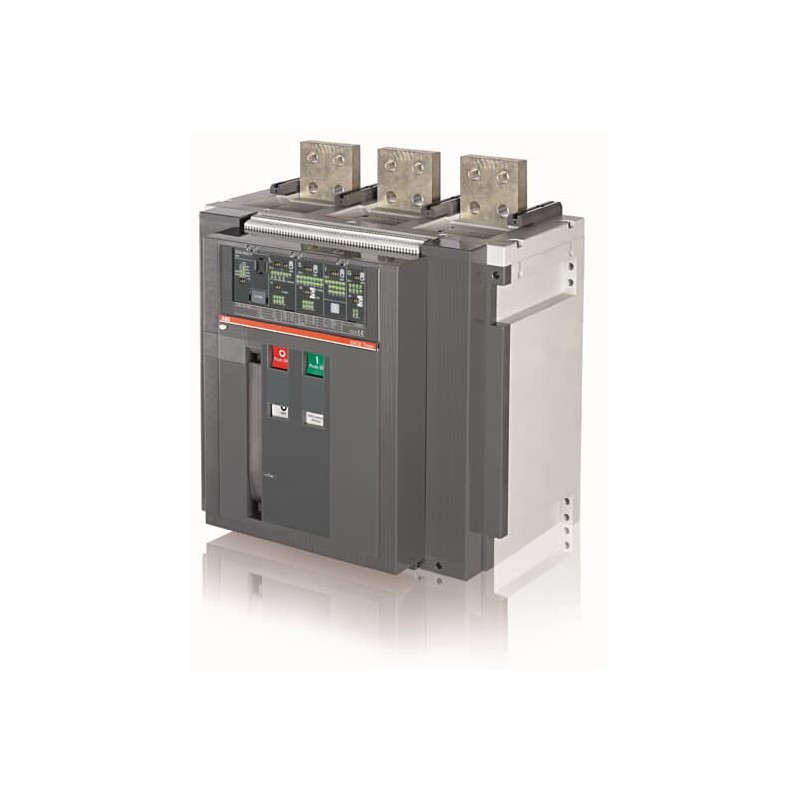

1SDA065792R1 ABB T8V 3200 PR331/P LSIG In 3200A 3p F VR
1SDA065792R1
ABB
T8V 3200 PR331/P LSIG In=3200A 3p F VR
scatolati "Isomax-Tmax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Dati ambientali | |
| Informazioni ambientali | 9AKK107046A3003 |
| 9AKK108467A6707 | |
| Ordinazione | |
| Codice ordine locale_USCON | T8VFF3JE000000XX |
| EAN | 8015644687038 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 427 mm |
| Altezza prodotto | 382 mm |
| Profondità prodotto | 282 mm |
| Peso netto prodotto | 11.7 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 525 mm |
| Altezza imballo livello 1 | 665 mm |
| Profondità imballo livello 1 | 695 mm |
| Peso lordo imballo livello 1 | 13.2 kg |
| EAN imballo livello 1 | 8015644687038 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Tmax T |
| Nome prodotto | Interruttore scatolato |
| Tipo prodotto | Automatic Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Durata elettrica | 3000 ciclo (i) |
| 20 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 117 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | 8 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 75 kA | |
| (690 V AC) 60 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 40 A |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 1.3 kA |
| (230 V AC) 1.3 kA | |
| (380 V AC) 130 kA | |
| (400 V AC) 130 kA | |
| (415 V AC) 130 kA | |
| (440 V AC) 130 kA | |
| (500 V AC) 100 kA | |
| (690 V AC) 80 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Sgancio | PR331/P LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | T8 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Rear flat Vertical | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC210023D0201 |
| Dichiarazione di conformità - CE | 9AKK106713A5533 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Schema elettrico | 1SDM000061R0001 |
| Istruzioni e manuali | 1SDC210033D0202 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4932 >> 3 Pole Non-Interchangeable Trip Electronic Circuit Breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121616 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
