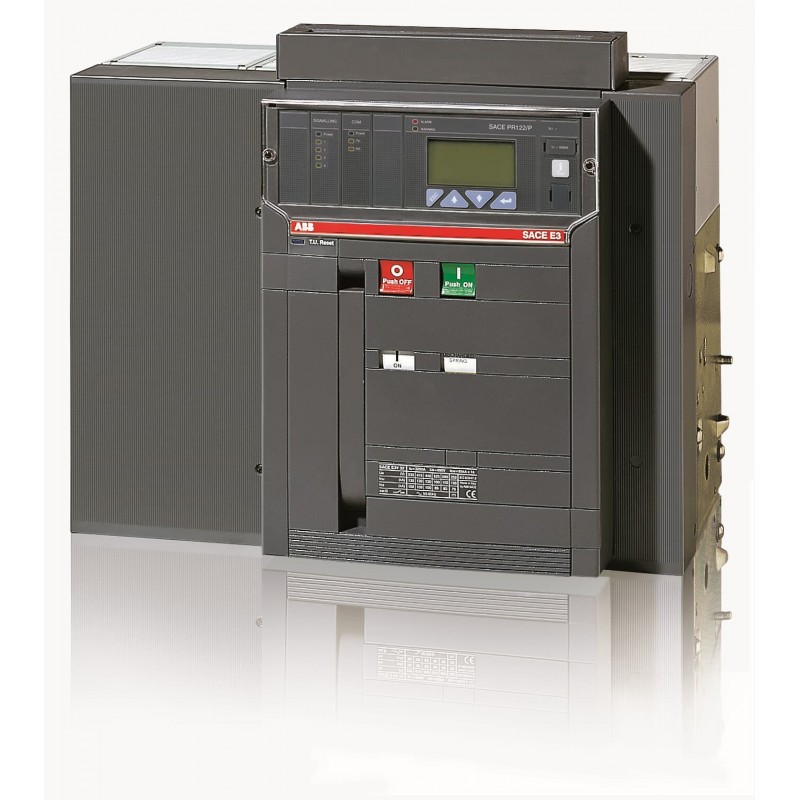

1SDA064617R1 ABB E3H2500 PR122/DC 4P F VR
1SDA064617R1
ABB
E3H2500 PR122/DC 4P F VR
E3H 2500 PR122/DC In=2500A 4p F VR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644675103 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 530 mm |
| Altezza prodotto | 418 mm |
| Profondità prodotto | 302 mm |
| Peso netto prodotto | 76 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 90 kg |
| EAN imballo livello 1 | 8015644609139 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| Dati tecnici | |
| Tipo di corrente | DC |
| Durata elettrica | Ue = 1000 V 7000 ciclo (i) |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 450 W |
| Corrente nominale (In) | 2500 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 2500 A |
| Tensione nominale di funzionamento | 1000 V DC |
| Potere di cortocircuito di servizio nominale (Ics) | (750 V DC) 50 kA |
| (1000 V DC) 40 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (750 V DC) 50 kA |
| (1000 V DC) 40 kA | |
| Corrente nominale ininterrotta (Iu) | 2500 A |
| Tensione nominale (Ur) | 1000 V |
| Sgancio | PR122/DC |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E3 |
| Tipo di connessione morsetto | Fixed Circuit-Breakers |
| Rear flat Orientated | |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200012D0202 |
| Dichiarazione di conformità - CE | 1SDL000165R0015 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH000635R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 2500 A |
| tensione nominale (EF003977) | 1000 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1000.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 3750.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
