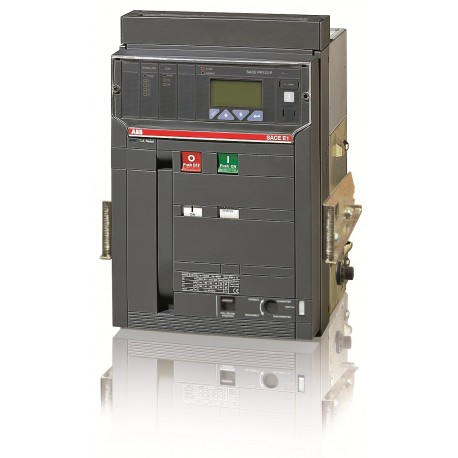

1SDA059202R1 ABB E1B1000 PR123/P LSIG 3P W MP Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SDA059202R1 ABB E1B1000 PR123/P LSIG 3P W MP

1SDA059202R1

ABB

E1B1000 PR123/P LSIG 3P W MP

E1B 1000 PR123/P-LSIG In=1000A 3p W MP

Maggiori dettagli


Interruttori automatici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)Document availability on demand
Dati ambientali
Informazioni ambientali9AKK10103A6076
Ordinazione
EAN8015644615635
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto324 mm
Altezza prodotto461 mm
Profondità prodotto396.5 mm
Peso netto prodotto44 kg
Informazioni imballo
Unità imballo livello 11 pezzo (i)
Larghezza imballo livello 1515 mm
Altezza imballo livello 1600 mm
Profondità imballo livello 1515 mm
Peso lordo imballo livello 155 kg
EAN imballo livello 18015644609139
Informazioni addizionali
Tipo principale prodottoSACE Emax
Nome prodottoInterruttore aperto
Tipo prodottoAir Circuit Breaker
VersioneW
Dati tecnici
Tipo di correnteAC
Durata elettricaUe =< 440 V 10000 ciclo (i)
Ue = 500 ... 690 V 8000 ciclo (i)
30 cicli orari
Durata meccanica25000 ciclo (i)
60 cicli orari
Numero di poli3P
Perdita di potenza147.2 W
Corrente nominale (In)1000 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento (Ie)1000 A
Tensione nominale di funzionamento690 V AC
Potere di cortocircuito di servizio nominale (Ics)(220 V AC) 42 kA
(230 V AC) 42 kA
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(660 V AC) 42 kA
(380 V AC) 42 kA
(690 V AC) 42 kA
Corrente nominale ammissibile di breve durata (Icw)per 1 s 42 kA
per 3 s 36 kA
Potere di cortocircuito estremo nominale (Icu)(220 V AC) 42 kA
(230 V AC) 42 kA
(400 V AC) 42 kA
(415 V AC) 42 kA
(440 V AC) 42 kA
(500 V AC) 42 kA
(660 V AC) 42 kA
(380 V AC) 42 kA
(690 V AC) 42 kA
Corrente nominale ininterrotta (Iu)1000 A
Tensione nominale (Ur)690 V
SgancioPR123/P-LSIG
Tipo di sgancioEL
Livello di prestazioni in cortocircuitoB
Norme di riferimentoIEC
SottotipoE1
Tipo di connessione morsettoWithdrawable Circuit-Breakers
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC200006D0209
Dichiarazione di conformità - CE1SDL000165R0013
Istruzioni e manuali1SDH000460R0001
1SDH000460R0101
Classificazioni e standard esterni
Codice classificazione oggettoQ
UNSPSC39120000
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CIRCUIT BREAKERS TMAX XT.pdf 26 Mbytes
