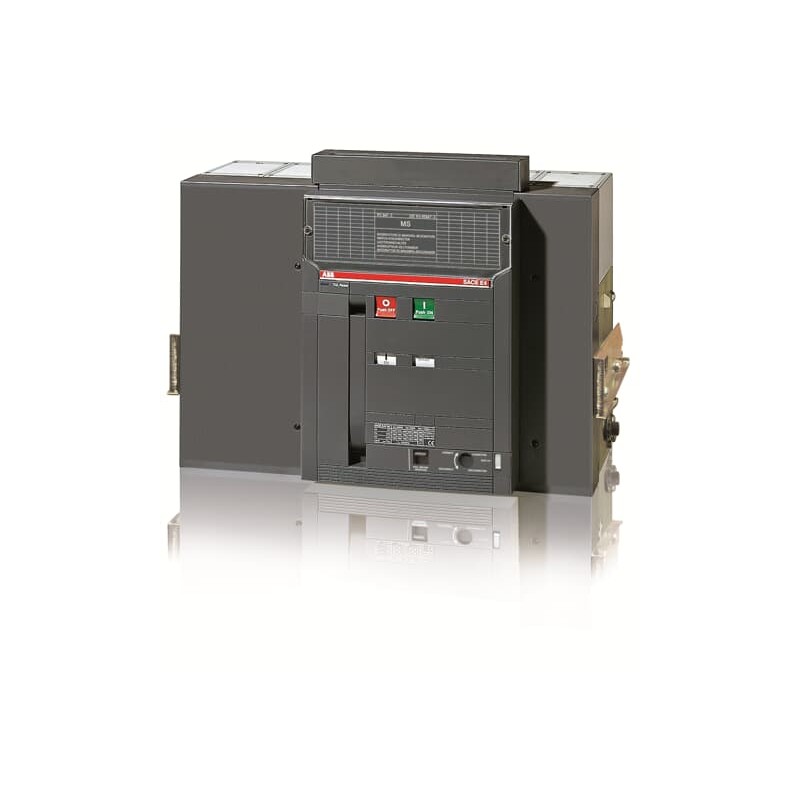

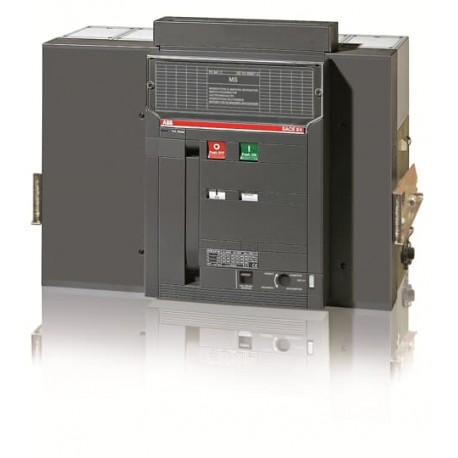

1SDA059084R1 ABB E4H/E/MS 4000 3P W MP 750VDC
1SDA059084R1
ABB
E4H/E/MS 4000 3P W MP 750VDC
E4H/E MS 4000 3p 750V DC W MP new
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644614430 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 594 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 85 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 100 kg |
| EAN imballo livello 1 | 8015644614430 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | DC |
| Durata elettrica | 5000 ciclo (i) |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 660 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 4000 A |
| Tensione nominale di funzionamento | 750 V DC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 65 kA |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 750 V |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E4 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200012D0202 |
| Dichiarazione di conformità - CE | 1SDL000165R0016 |
| Istruzioni e manuali | 1SDH000635R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 750 V |
| tensione d'esercizio nominale (EF001435) | 750 V |
| corrente permanente nominale Iu (EF001389) | 4000 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 4000 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 4000 A |
| resistenza a corrente di breve durata Icw (EF007050) | 65 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
| indice di protezione (NEMA) (EF011959) | altro |
