ABBInterruttori automatici1SDA059065R1 ABB E3H/E MS 2000 3P F HR 750VDC

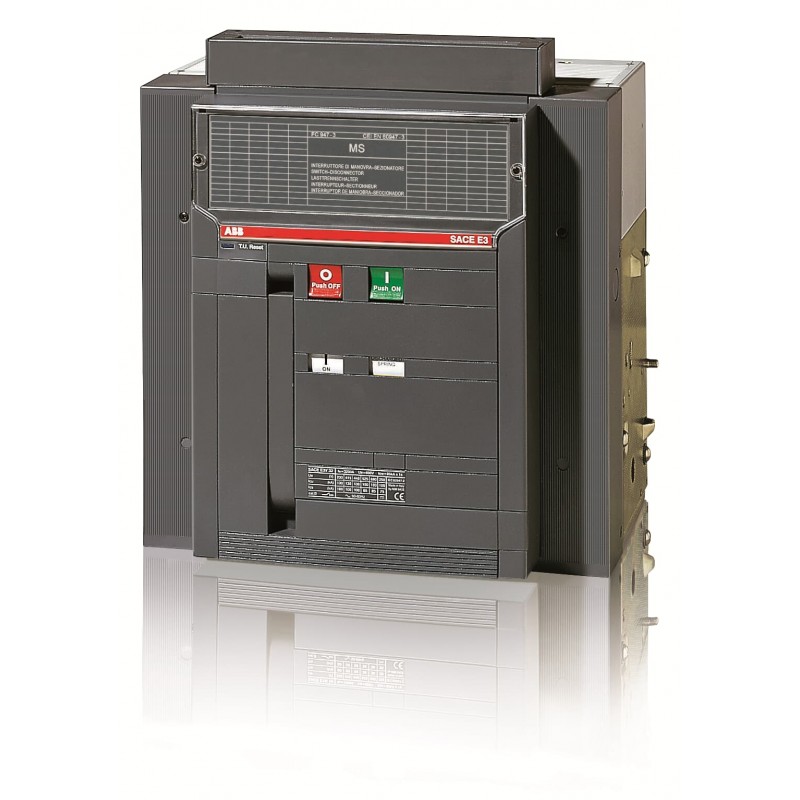

ABB 1SDA059065R1 1SDA059065R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA059065R1 ABB E3H/E MS 2000 3P F HR 750VDC

Riferimento: 1SDA059065R1

Produttore: ABB

Descrizione:

E3H/E MS 2000 3P F HR 750VDC
E3H/E MS 2000 3p 750V DC F HR new

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Interruttori automatici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 5.137,01 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA9AKK108467A8326
Dati ambientali
Informazioni ambientali9AKK10103A6076
Ordinazione
EAN8015644614249
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto404 mm
Altezza prodotto418 mm
Profondità prodotto302 mm
Peso netto prodotto60 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1515 mm
Altezza imballo livello 1600 mm
Profondità imballo livello 1615 mm
Peso lordo imballo livello 172 kg
EAN imballo livello 18015644614249
Informazioni addizionali
Tipo principale prodottoSACE Emax
Nome prodottoInterruttore aperto
Tipo prodottoSwitch-disconnector
VersioneF
Dati tecnici
Tipo di correnteDC
Durata elettrica9000 ciclo (i)
20 cicli orari
Durata meccanica20000 ciclo (i)
60 cicli orari
Numero di poli3P
Perdita di potenza130 W
Corrente nominale (In)2000 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)1000 V
Corrente nominale di funzionamento (Ie)2000 A
Tensione nominale di funzionamento750 V DC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 40 kA
Corrente nominale ininterrotta (Iu)2000 A
Tensione nominale (Ur)750 V
Livello di prestazioni in cortocircuitoH
Norme di riferimentoIEC
SottotipoE3
Tipo di connessione morsettoFixed Circuit-Breakers
Rear flat Horizontal
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC200012D0202
Dichiarazione di conformità - CE1SDL000165R0015
Istruzioni e manuali1SDH000635R0001
Classificazioni e standard esterni
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Codice classificazione oggettoQ
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
eClassV11.1 : 27371403

ETIM for 1SDA059065R1 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica0
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica750 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica750 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica2000 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica2000 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica2000 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica40 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicaaltro
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP30
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
