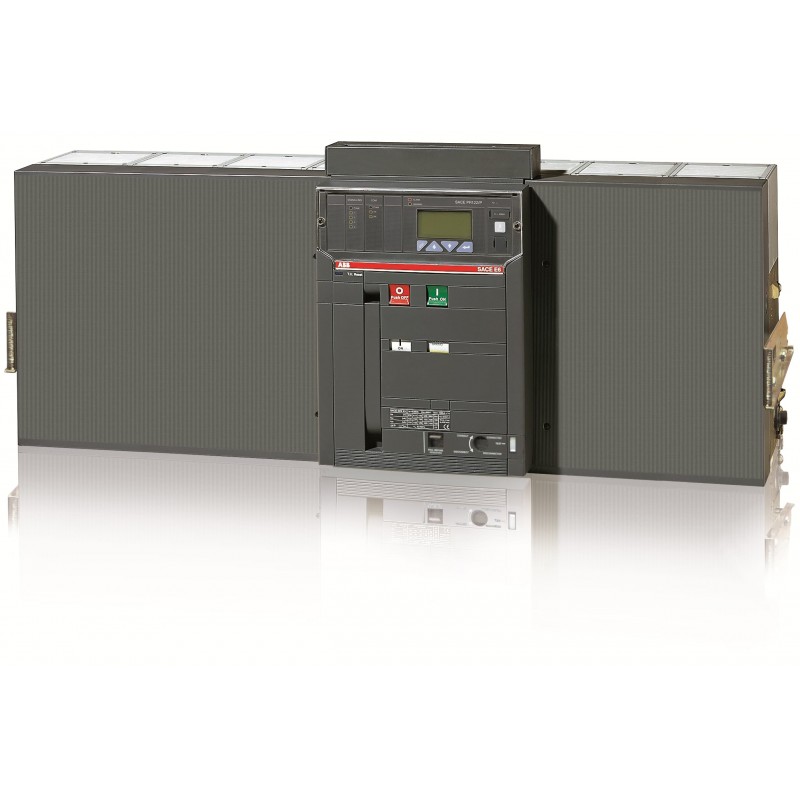

1SDA057007R1 ABB E6H5000 PR123/P LSIG 4P W MP
1SDA057007R1
ABB
E6H5000 PR123/P LSIG 4P W MP
E6H 5000 PR123/P-LSIG In=5000A 4p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 119b4c14-8bef-4e92-92bd-bf85a4c31e10 Italia (IT) |
| SCIP semplificato | b4ac73a5-d790-4915-b368-ed0302d72185 Ungheria (HU) |
| be24aece-36af-4ca6-ba74-50aeddf9eeb5 Belgio (BE) | |
| 2fd4ed2d-6169-40f5-aa16-60827764a215 Germania (DE) | |
| 177525f7-45d6-4109-b172-231634bba4e1 Svezia (SE) | |
| 5a4e9da4-3975-4a60-888b-1479405a545b Germania (DE) | |
| 88f78769-c17c-45e2-951a-471f440367be Francia (FR) | |
| 99e06006-ef11-4f00-adcf-df686500671f Spagna (ES) | |
| 4b294e24-507c-4c0a-83b5-720aec3e6729 Germania (DE) | |
| 2e466109-2809-4854-873d-cd1326e48062 Germania (DE) | |
| 248e7b94-a5aa-4e68-8e62-959812c00580 Danimarca (DK) | |
| 4d92db2a-3382-4a5a-a97d-4bd5f2e7807d Repubblica Ceca (CZ) | |
| ac31573a-2f01-4ab8-b749-0a56b156b734 Ungheria (HU) | |
| 7a3e2bd6-ea2b-4ab9-8af2-e40cdccea171 Polania (PL) | |
| 8e4cb497-0a09-4632-9773-03e7a519987a Estonia (EE) | |
| a341f2f8-ed26-45d5-84d0-43849762fea1 Croazia (HR) | |
| b71f2644-a0db-4641-90b4-e55cf52e38de Paesi Bassi (Olanda) (NL) | |
| 8e0f7cdd-69ff-4f51-93da-a0bd08172f20 Grecia (GR) | |
| 73e49893-75ac-4b34-9121-8d27a1810a0c Portogallo (PT) | |
| 8ff7a34d-34ab-4510-8fd6-3a490a67819e Bulgaria (BG) | |
| ceffdbe4-48d4-4faa-beab-42f8ab62deba Svezia (SE) | |
| 738114be-12c4-4e9e-aeb9-ae75ac88e007 Polania (PL) | |
| 6f5220db-ff2a-4ff3-8ad0-db0a57717fb3 Francia (FR) | |
| ae766009-51ca-45d7-a418-e36265a170f6 Belgio (BE) | |
| 6e15700d-9078-4e02-9587-a72404a83b30 Norvegia (NO) | |
| 99ebd495-59b7-4a92-b6aa-6995fee2cc61 Finlandia (FI) | |
| 8c8f625e-d9a8-44c2-9836-ba50aabda558 Polania (PL) | |
| 515e744d-a39b-426b-9e58-b94b09cb77e5 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644583477 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 936 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 134 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 1127 mm |
| Peso lordo imballo livello 1 | 157 kg |
| EAN imballo livello 1 | 8015644583477 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 3000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 700 W |
| Corrente nominale (In) | 5000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 5000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 85 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 5000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR123/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0017 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
