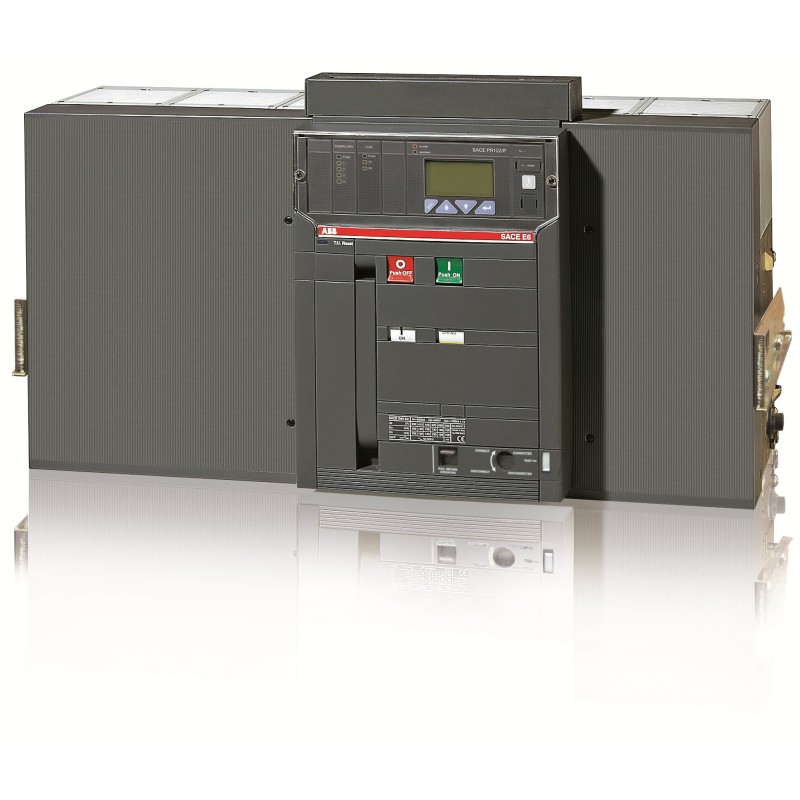

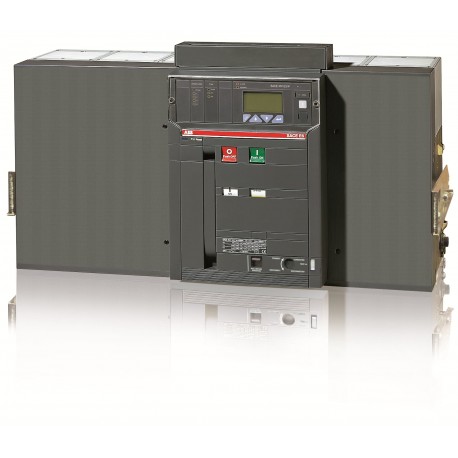

1SDA056997R1 ABB E6H5000 PR122/P LSIG 3P W MP
1SDA056997R1
ABB
E6H5000 PR122/P LSIG 3P W MP
E6H 5000 PR122/P-LSIG In=5000A 3p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 2d22d67b-3f6e-40aa-ac90-c2502c22f723 Italia (IT) |
| SCIP semplificato | a0900515-91a6-46ce-951b-3617c47e46bd Germania (DE) |
| 96f006e6-07d2-4af9-aec2-ccf08b51c1f9 Polania (PL) | |
| 974b46d5-1685-4620-8829-859f6ac4144c Germania (DE) | |
| 9e62ec38-232a-4a08-81a7-d4b0ed54601e Belgio (BE) | |
| f1a1bee0-8d31-4948-8274-656ba4f28cff Norvegia (NO) | |
| 36ef0cb3-2ac8-40dd-be36-2de2c7a83191 Finlandia (FI) | |
| 8bcea5f3-5349-441d-9cd3-85e209c4c676 Germania (DE) | |
| 642533f4-414f-41c1-a22d-a01e13abd7f6 Repubblica Ceca (CZ) | |
| 829eaa07-1450-4bb1-963c-9a211d23f770 Polania (PL) | |
| a4cad348-9894-46a1-8cbe-b460ff7a0cb3 Croazia (HR) | |
| 35930ea3-1417-43ed-b1c1-0eb4ad31ecf8 Danimarca (DK) | |
| c63de244-f09c-4e29-b6ce-9654850e74b1 Paesi Bassi (Olanda) (NL) | |
| c3476905-6849-4699-a6d8-209d38996ae7 Ungheria (HU) | |
| 644f9bde-ef1b-4678-8f84-ddf9e6cc3544 Svezia (SE) | |
| 526550d6-b596-46a9-a813-ab26815f9dbf Bulgaria (BG) | |
| 98356172-5359-404a-a96b-3489320287d3 Portogallo (PT) | |
| aaa1c136-13f0-4ec3-9df9-396306deff4f Estonia (EE) | |
| accab014-e008-48a4-ae30-85e42fc0d20a Grecia (GR) | |
| 93c5c094-d2ab-4dbc-831f-c01a0887d65a Polania (PL) | |
| fbb4d7f8-5e06-42d0-8e26-5bdd4086be1b Belgio (BE) | |
| d1e40180-27b4-41c5-b680-92dd798463fa Ungheria (HU) | |
| 91899a9f-9447-4dcf-b5ae-7d53c3327378 Spagna (ES) | |
| eb800295-7a82-4c5b-9e5d-507b5f3d065d Germania (DE) | |
| 33faa8d9-190e-4229-8266-5da11a4f15c1 Svezia (SE) | |
| e8c785ff-1680-464e-80ca-1a48f6429621 Germania (DE) | |
| bfb0d417-f527-4841-840d-67667900cb4b Francia (FR) | |
| 928f08a5-6522-44dc-bc77-4f7b8ab2e99e Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644583378 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 810 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 116 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 138 kg |
| EAN imballo livello 1 | 8015644583378 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 3000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 700 W |
| Corrente nominale (In) | 5000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 5000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 85 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 5000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR122/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0017 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
