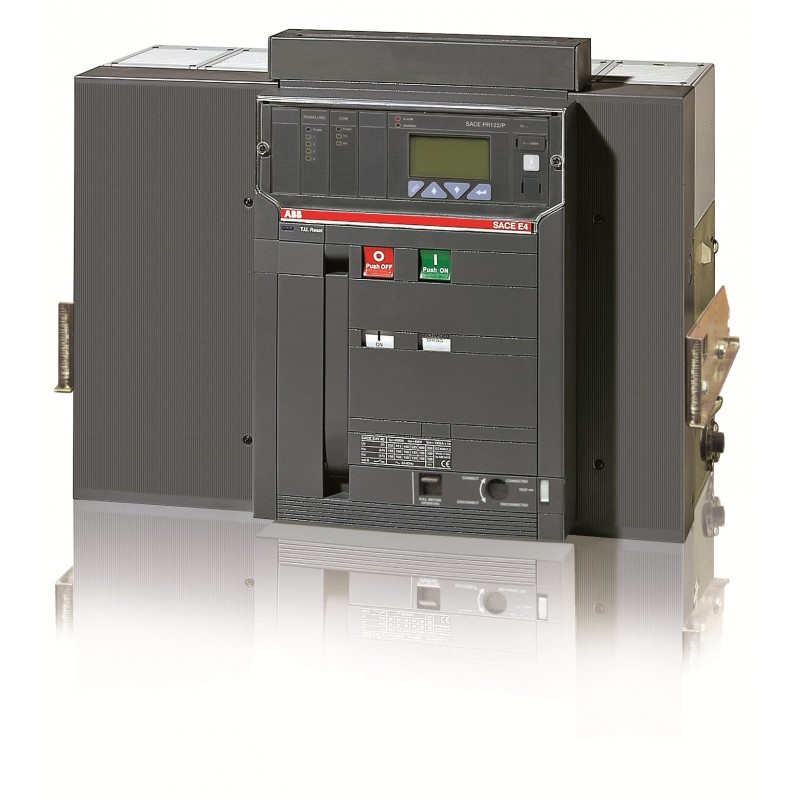

1SDA056807R1 ABB E4S4000 PR123/P LSIG 3P W MP
1SDA056807R1
ABB
E4S4000 PR123/P LSIG 3P W MP
E4S 4000 PR123/P-LSIG In=4000A 3p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 6cedd86b-52d7-4dc5-bc1f-6526e452e273 Italia (IT) |
| SCIP semplificato | 068c9817-7387-4b13-b583-8ab44b6f1b9e Germania (DE) |
| 18b74a5d-f899-4ef6-b65c-dc32fbdfc581 Germania (DE) | |
| 35462b21-926a-431b-8e3b-8bd4009fc672 Svezia (SE) | |
| 630fcb34-eafd-4c1a-96cf-308e4a3ca6a3 Spagna (ES) | |
| 8d1a1eb0-50cf-4799-ad8e-2e15ba076b5a Ungheria (HU) | |
| 8ddc8365-807e-4de0-9e34-454db429bd57 Francia (FR) | |
| 63353f4f-dcdd-4cbb-a2b9-c5e60d1ddce1 Belgio (BE) | |
| 6e3ef877-3eaa-4e5b-a07d-9742ab35f8b2 Grecia (GR) | |
| 68fd15cd-0322-4ef7-8058-ccd0465130a0 Estonia (EE) | |
| 4b0bb99d-a8ac-4f7c-a566-5aee6490fd3d Paesi Bassi (Olanda) (NL) | |
| a6528988-871c-4990-86d1-e0a433988555 Portogallo (PT) | |
| cc268de1-abb9-469d-ae36-ae2f2f266e32 Svezia (SE) | |
| 158861f0-b053-4579-ac52-a66a0e1f4495 Bulgaria (BG) | |
| 7652369d-ee5e-4d3f-a265-91b1c8c6e8a0 Polania (PL) | |
| 7c42bc1d-f30f-470a-a048-2278abfa9d5f Francia (FR) | |
| 772ae550-17dc-4e33-a4f7-804368cce761 Ungheria (HU) | |
| 250b2535-0ef2-4501-85e7-cb69134d4a27 Repubblica Ceca (CZ) | |
| 67ba623f-e688-4e1a-846a-706f2d7d03ad Polania (PL) | |
| 105f9f57-0aad-4025-9674-4ce611537f77 Croazia (HR) | |
| 9ec46e78-ffd0-458a-a90a-9ad4fdbb0abf Germania (DE) | |
| d81f2dd5-4e11-487b-aaac-b51ee3867ef0 Danimarca (DK) | |
| 6ae9c1c4-c00d-46a5-b90c-7cd16c6bf8ba Germania (DE) | |
| c414eab3-a445-4401-9685-5a75ad531483 Belgio (BE) | |
| db099533-dc60-45eb-b02f-d4b9e7c4e2cc Norvegia (NO) | |
| 70c4085c-f0a5-43b3-a574-5af1a5ef3d80 Finlandia (FI) | |
| c77eff5d-b4df-4d84-b718-ab9eef76e184 Germania (DE) | |
| 56037bbc-7806-49ca-9c30-0d84195266fb Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644581473 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 594 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 85 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 100 kg |
| EAN imballo livello 1 | 8015644581473 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 5000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 660 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 4000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR123/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0016 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
