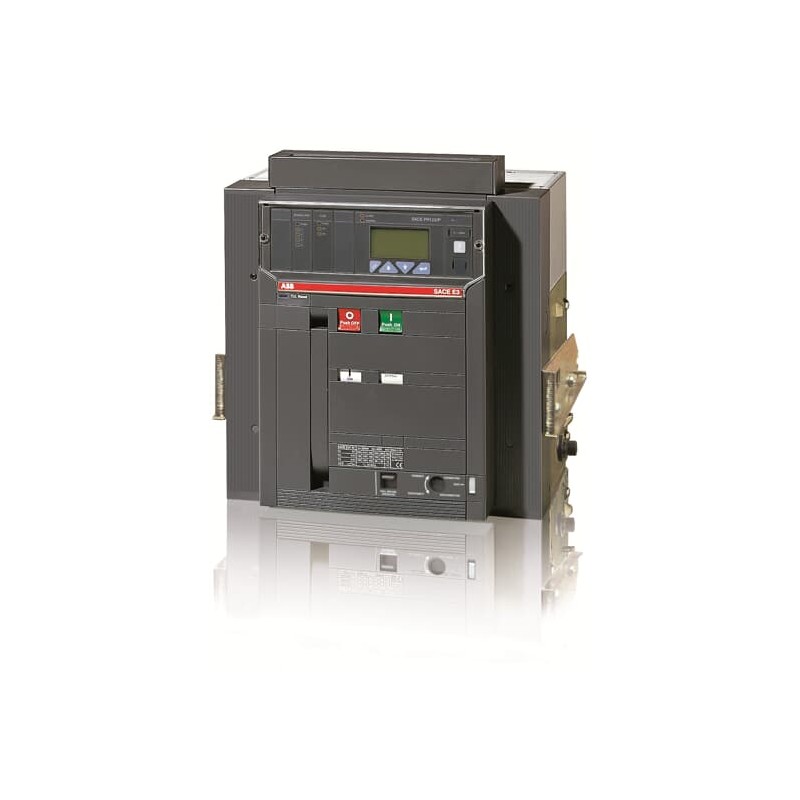

1SDA056519R1 ABB E3H3200 PR123/P LSIG 3P W MP
1SDA056519R1
ABB
E3H3200 PR123/P LSIG 3P W MP
E3H 3200 PR123/P-LSIG In=3200A 3p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | fb85e410-e40a-44e2-aade-8f16ffce2ae2 Italia (IT) |
| SCIP semplificato | 6474ffba-4907-431f-9cb7-3a10209b0ab2 Germania (DE) |
| 4a382c91-5af5-4489-8c07-c722b2bc6a25 Belgio (BE) | |
| 5a6510e0-8d76-437e-a2a0-d431ba15eb07 Germania (DE) | |
| 289fc703-9522-4db2-8bc5-01607423e91e Francia (FR) | |
| 28353e98-2c2d-4b2c-9367-aa578c15ab06 Ungheria (HU) | |
| 4cbe6de5-4d80-4354-b212-a89ffb95c17d Svezia (SE) | |
| f3a03c9b-4c62-45d8-a2d5-841583f247e2 Polania (PL) | |
| 7d29e7fc-d018-4782-8eb7-4d7ea09b55d3 Portogallo (PT) | |
| 862f6840-b0d7-48ce-a884-39367736cfa7 Francia (FR) | |
| 01b9cd29-8b7f-4caa-84dc-0fa89b4f1e3a Estonia (EE) | |
| 6811a107-3429-46e2-9495-e6880d0eb4fe Svezia (SE) | |
| e6bed4d9-3f8a-46db-818e-71941d11034e Grecia (GR) | |
| 2c903fdf-d27e-4c2c-beb0-45cdc7e1456d Spagna (ES) | |
| 463a0052-196e-4e70-814c-501bdde92fff Germania (DE) | |
| b4f865c7-c79f-49b1-a1e1-ddd993337937 Bulgaria (BG) | |
| c6bd13c8-1187-4bb1-9d71-81a3b8693f19 Germania (DE) | |
| feb478be-c1c6-47d8-8a53-5a8731542646 Repubblica Ceca (CZ) | |
| f8918cfa-20cd-49d0-84a9-5a8a4a2c589c Paesi Bassi (Olanda) (NL) | |
| 7d71edd8-823b-4995-a033-25b93fbb75fa Belgio (BE) | |
| 46359ec8-3311-4b8d-a877-fb75697dfa82 Polania (PL) | |
| ff1a62f1-0c14-44b2-8fb3-26b45b6320ac Germania (DE) | |
| 01cf72c2-c146-42f0-be89-b11ca0dc2488 Croazia (HR) | |
| 045a3cfc-6b27-4479-973c-634e9fe1405f Ungheria (HU) | |
| 0837f301-c399-40ac-a9f5-79fb994331ac Polania (PL) | |
| 219414ff-967b-4a12-ad21-6159f6bf2356 Finlandia (FI) | |
| 562ba120-6a98-454e-9ab4-88a49dd80dfe Norvegia (NO) | |
| 84f71631-0a2d-4121-91d6-7ada73a0f76d Danimarca (DK) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644578596 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 432 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 64 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 77 kg |
| EAN imballo livello 1 | 8015644578596 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 6000 ciclo (i) |
| Ue = 500 ... 690 V 5000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 570 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 3200 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 65 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR123/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E3 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0015 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
