Visualizza ingrandito

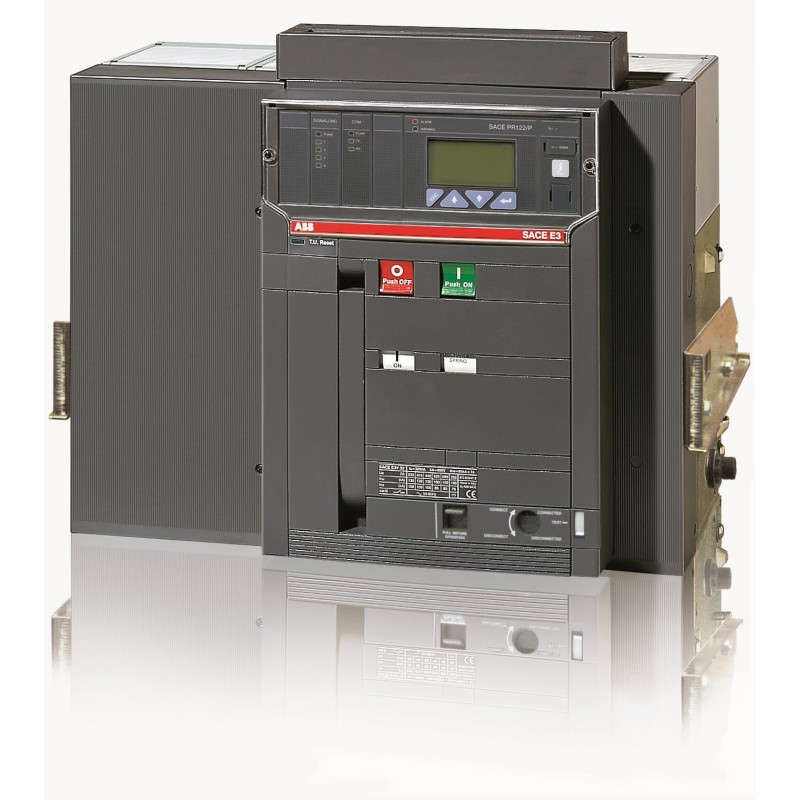

1SDA056493R1 ABB E3H2500 PR122/P LSIG 4P W MP
1SDA056493R1
ABB
E3H2500 PR122/P LSIG 4P W MP
E3H 2500 PR122/P-LSIG In=2500A 4p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | c9ee621c-635c-4d7b-ad18-48cb8b0bae7e Italia (IT) |
| SCIP semplificato | be249dce-a651-4364-85a1-4bf4038b773b Svezia (SE) |
| ab12d8c9-3cdd-45e4-bac1-3b83d2fa67c5 Francia (FR) | |
| 73c7d71d-bb1f-47d7-823d-304b07fd2c07 Svezia (SE) | |
| b5386682-862e-4f01-91af-6637d04bd779 Finlandia (FI) | |
| 81ecfcff-a032-4c30-9d32-d43f84f82f20 Norvegia (NO) | |
| 71873d8e-0f66-4400-89fc-572dfcce4931 Belgio (BE) | |
| 0e70ef50-0c0f-4057-935f-6323d183f5d3 Germania (DE) | |
| 452abbd8-9adc-4d8d-acf5-bf3d1e6e6c96 Polania (PL) | |
| 98c1cb29-d4c1-491f-aaad-24a884d1c019 Germania (DE) | |
| 3e409903-e4d6-4b20-9aae-f13bb2f2469c Spagna (ES) | |
| 2312667d-0e1d-49f0-87a8-a605f77b8710 Francia (FR) | |
| 842e9d62-8b44-4246-ab4f-34b1afe7a5d1 Ungheria (HU) | |
| 07cd3ec2-5e01-4b53-b042-26aa3deb65e1 Belgio (BE) | |
| 77b1c43e-415f-4989-b11e-3453f746642b Paesi Bassi (Olanda) (NL) | |
| f12e56b7-878c-465e-a4b3-47ff56f2e456 Polania (PL) | |
| c5c03d6b-8e9a-4055-9623-f009cba46c04 Repubblica Ceca (CZ) | |
| 5c8f70bd-1a25-451e-b71b-18d12f9d7660 Grecia (GR) | |
| c287e72b-f4f1-4ed9-a19d-2da69f684688 Estonia (EE) | |
| f95289ee-4919-4fe2-9fce-ca2959bcd289 Portogallo (PT) | |
| 799820bf-7b98-46c7-883e-fa4bb9b6fabf Polania (PL) | |
| c247310c-0801-44ca-af50-35842437be63 Bulgaria (BG) | |
| d6768270-6a56-41ce-9bc9-86390ec176ca Danimarca (DK) | |
| b2a86edf-ed4a-49d1-a582-213db3914840 Croazia (HR) | |
| 5c9c0f53-4427-4a92-a0f4-5e70ce7d9a38 Germania (DE) | |
| e4410c15-b98d-49e7-a5d5-907852d8d5a2 Ungheria (HU) | |
| c1ded529-6f2a-418a-ba98-5aa505c95405 Germania (DE) | |
| d9fb2df6-ef0c-4e5a-9242-666eda0bd457 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644578336 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 558 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 81 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 96 kg |
| EAN imballo livello 1 | 8015644578336 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 7000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 350 W |
| Corrente nominale (In) | 2500 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 2500 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 65 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 2500 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR122/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E3 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0015 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
