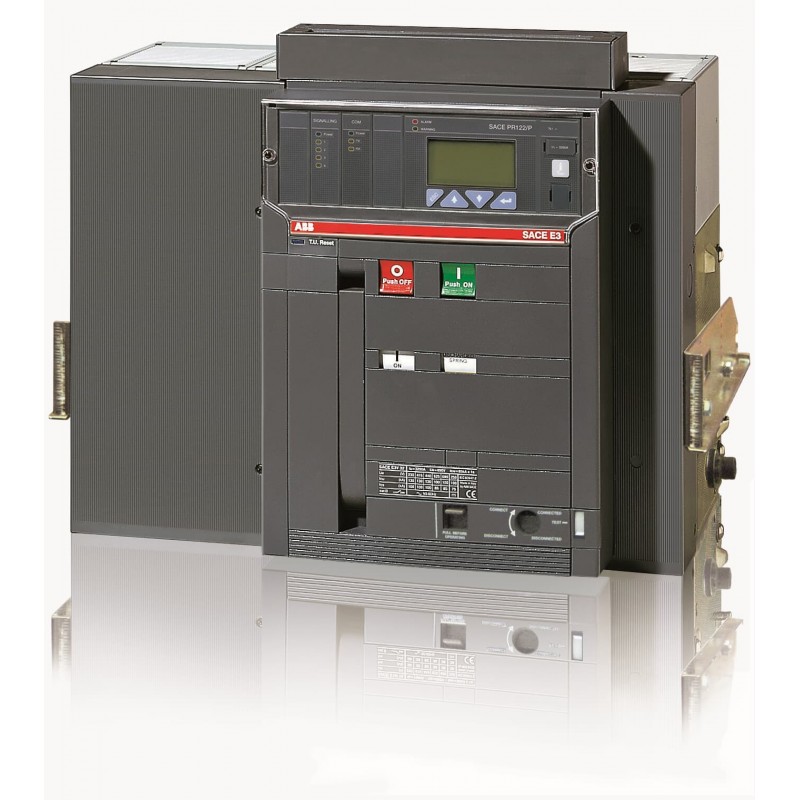

1SDA056173R1 ABB E3N3200 PR122/P LSIG 4P W MP
1SDA056173R1
ABB
E3N3200 PR122/P LSIG 4P W MP
E3N 3200 PR122/P-LSIG In=3200A 4p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 54973c87-7de9-4cd7-a433-f23f7d75dd44 Italia (IT) |
| SCIP semplificato | 8224c19d-01be-4107-bbb6-e8822ee85e87 Spagna (ES) |
| 5e1d9d8c-f285-4820-9dd3-0f30e034f0cf Belgio (BE) | |
| b6e4d2b3-e59b-431f-9431-f0a59f27fd08 Francia (FR) | |
| acad2a8d-0a08-45d5-b65e-3d644158ca19 Germania (DE) | |
| 8f226275-1c27-43c9-bf28-6651769adc6e Germania (DE) | |
| e2fbee4a-70d2-4ebe-82b4-ca5cd8fc2a9f Francia (FR) | |
| d5ca25c7-320e-4add-8e8b-c8c1a7b34a8a Ungheria (HU) | |
| 616a57cb-9ec6-4a58-8b28-43c0670c6978 Polania (PL) | |
| dfb3bcf2-2343-4417-9ec0-28f57dec24c2 Germania (DE) | |
| 4d6eb191-3822-486d-8374-ca99aafb0036 Norvegia (NO) | |
| 2f675bd2-16e4-4298-b1dc-32f124284125 Finlandia (FI) | |
| b5f8f847-bc23-484c-a260-6ae4d1a710a7 Belgio (BE) | |
| e337fb76-df51-4dbc-8ee6-6ee5206d73ed Germania (DE) | |
| bda96a0b-45bd-4b3a-802e-ed0d34a3999a Repubblica Ceca (CZ) | |
| 3f1d6cdd-f6bf-4aca-afd2-0ac8fdfd1e59 Germania (DE) | |
| dd4a3f85-fb8c-494b-87c0-7bafe18af857 Croazia (HR) | |
| b255482a-b238-46f9-a832-d8223fdde341 Danimarca (DK) | |
| c96bbf38-222f-4e2b-8ceb-2bf027afba92 Estonia (EE) | |
| b4cf126f-83f6-4c9f-99b1-54822d7e1893 Ungheria (HU) | |
| 27782c37-af57-4f45-8d84-d9643233536d Polania (PL) | |
| 723788b4-d9a9-4774-a12e-e9b7d7825c2b Paesi Bassi (Olanda) (NL) | |
| 0bb283ac-740c-4755-81ce-01766e15e39f Portogallo (PT) | |
| 6ce5fde1-b274-46af-9816-8c9273f497d2 Grecia (GR) | |
| 3a48fa1e-6fc0-4116-b502-98b61252190c Svezia (SE) | |
| 537fef3f-6254-4deb-a98f-3ba5abed1295 Svezia (SE) | |
| 580be62c-38b0-42d3-b20c-21da92be86ec Bulgaria (BG) | |
| 8feebb19-f947-498a-8e00-0620c56446fa Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644575137 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 558 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 81 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 96 kg |
| EAN imballo livello 1 | 8015644575137 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 6000 ciclo (i) |
| Ue = 500 ... 690 V 5000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 570 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 3200 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 65 kA |
| per 3 s 65 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR122/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E3 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0015 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
