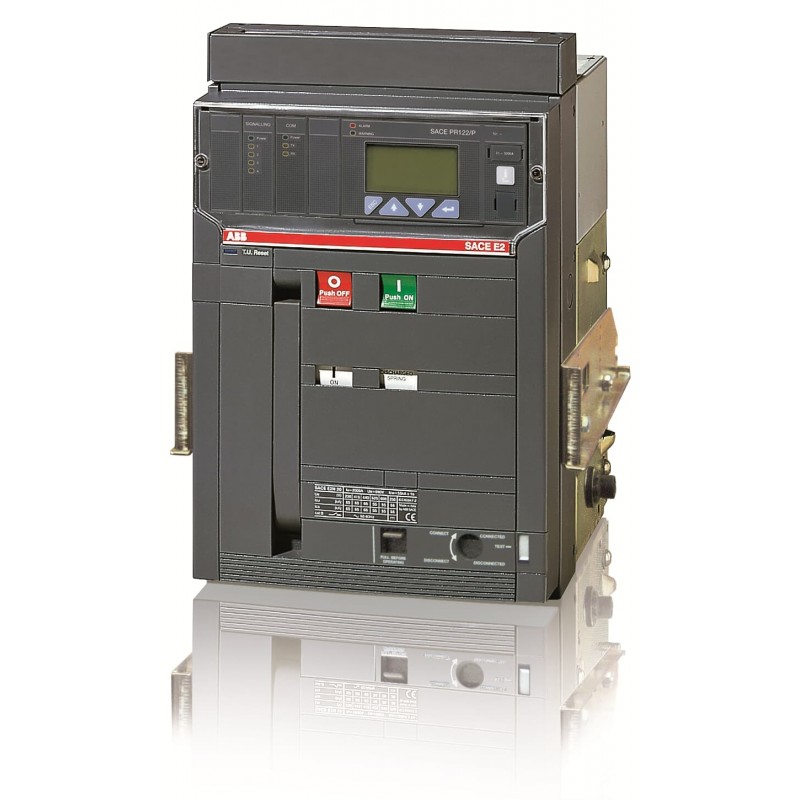

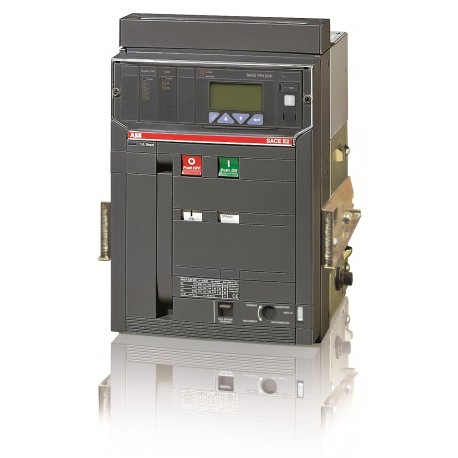

1SDA056100R1 ABB E2L1600 PR122/P LSI 3P W MP
1SDA056100R1
ABB
E2L1600 PR122/P LSI 3P W MP
E2L 1600 PR122/P-LSI In=1600A 3p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 5d0e34ab-8dfe-41ed-8dfc-b3d1b9ac8389 Italia (IT) |
| SCIP semplificato | 7f138cbd-66fb-4975-8350-d19d6647a5dc Polania (PL) |
| fff2dc21-4aaa-4540-9b97-202e1636bfcd Bulgaria (BG) | |
| d7c0630b-053b-4914-aadb-207e23ad6cac Germania (DE) | |
| 3e78e3ea-2f72-447b-99cd-93b4e1e71474 Svezia (SE) | |
| f7a14644-ecfe-4c64-8d77-ce6b888920c4 Francia (FR) | |
| 5104de47-963e-4c04-829d-c88da31ee5cc Francia (FR) | |
| 8ba62336-5620-4d0e-a90d-8d4054773ca5 Ungheria (HU) | |
| 716518fb-e1e1-4b29-bd5f-c9b94876d02a Belgio (BE) | |
| d3ed5fab-a478-4aa1-afcd-312c2480037c Germania (DE) | |
| d20fd06b-7d7a-4d72-966a-e532848166bb Grecia (GR) | |
| 45022978-3e97-4741-be70-4c75a5686f8f Germania (DE) | |
| 2d6c75a8-cce0-4330-bb58-23ddd1b335ab Spagna (ES) | |
| 165151cc-848a-4340-b6e0-df3c5c7cdb01 Estonia (EE) | |
| 80e8d6f9-a684-4e5c-8a05-835c36b0882c Svezia (SE) | |
| 288529e8-2746-483a-9611-73fd3689b5f7 Polania (PL) | |
| 97f3f3c4-623a-4f2f-b32f-8140b4f02b4a Norvegia (NO) | |
| 2cd4b49b-1b7b-41ea-8642-40ef96e13642 Finlandia (FI) | |
| d34c018c-dddf-418f-972b-a36cf1ff80ba Danimarca (DK) | |
| ca856109-b21f-4a5b-8824-da2d4d7e1d9b Portogallo (PT) | |
| 34bcc813-3bdf-4804-9534-d3a4b314fa0e Ungheria (HU) | |
| a6e2a2e6-26d3-44c2-bc03-7636c28165d3 Germania (DE) | |
| 71e6f4b3-8cfe-429b-9a84-13982d32258c Croazia (HR) | |
| eacf0228-b7a7-4efc-8645-d66825c36323 Germania (DE) | |
| 5f5f91ff-7635-4d26-ac41-5a287ab37829 Belgio (BE) | |
| c5ca7847-8271-4f57-b0ec-287df26daaaf Repubblica Ceca (CZ) | |
| 95c91afb-b594-4928-8023-b3a5110d5188 Polania (PL) | |
| c7d2f9df-eaaf-4d7d-8621-fbaa86306d33 Paesi Bassi (Olanda) (NL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644574406 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 324 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 49 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 59 kg |
| EAN imballo livello 1 | 8015644574406 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 3000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 265 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1600 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 130 kA |
| (230 V AC) 130 kA | |
| (380 V AC) 130 kA | |
| (400 V AC) 130 kA | |
| (415 V AC) 130 kA | |
| (440 V AC) 110 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 10 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 130 kA |
| (230 V AC) 130 kA | |
| (380 V AC) 130 kA | |
| (400 V AC) 130 kA | |
| (415 V AC) 130 kA | |
| (440 V AC) 110 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR122/P-LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | L |
| Norme di riferimento | IEC |
| Sottotipo | E2 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0014 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
