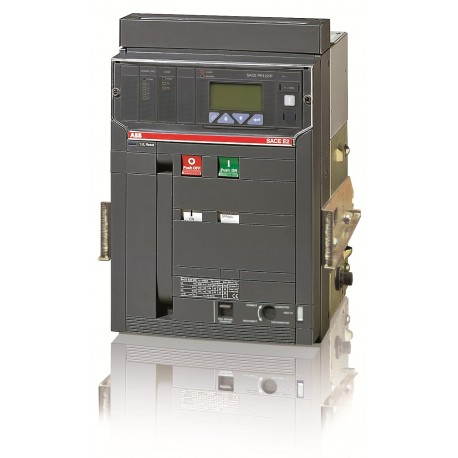

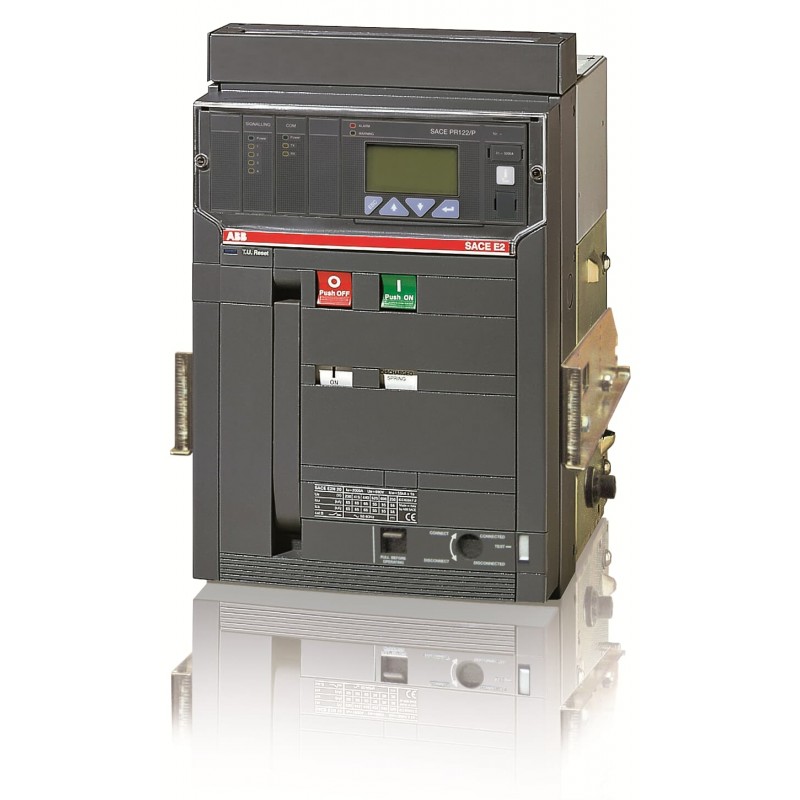

1SDA056007R1 ABB E2S1600 PR123/P LSIG 3P W MP
1SDA056007R1
ABB
E2S1600 PR123/P LSIG 3P W MP
E2S 1600 PR123/P-LSIG In=1600A 3p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 44da0a17-ba8c-408f-bb9b-688c743006d8 Italia (IT) |
| SCIP semplificato | 09a66332-4773-4e6c-9fd0-bc73de82bfae Paesi Bassi (Olanda) (NL) |
| 74b536c2-a0d0-463c-90b1-d27cd0688cf1 Polania (PL) | |
| d5677378-42bd-44f3-878c-9056127499e1 Svezia (SE) | |
| c313906d-3ffc-4a1f-8acb-94a9231e37db Germania (DE) | |
| b393cf17-0394-4bf1-8d24-f3e9f8b58454 Ungheria (HU) | |
| 9fc7637e-0d12-4f0c-a37f-2d0b9e8bbb54 Francia (FR) | |
| 94ed407a-0550-4843-9117-4ecf7f894dfc Germania (DE) | |
| 77044005-f031-445f-9dd6-7d61dc44bcdf Belgio (BE) | |
| 3a57b1da-0e32-48e2-8d65-5961b62fe0ab Spagna (ES) | |
| 2f0fdc9f-74d4-4bae-83bb-ec46d48ddfa6 Polania (PL) | |
| 37d9c786-70d5-4729-87cb-49ca6a93a67b Polania (PL) | |
| 1143456e-4c42-4efa-9219-95122b23eff2 Norvegia (NO) | |
| 5d203e04-67fa-4667-8f38-642741b80575 Germania (DE) | |
| 01d06742-025f-494f-81d9-1a0e7b69819a Francia (FR) | |
| 58f320ff-d568-4870-a638-c3e4fceac757 Svezia (SE) | |
| b5e62202-1c8b-427f-9fdb-f58adda9b153 Finlandia (FI) | |
| 6c66007a-c4e5-4868-b8cd-3ffd90a84664 Germania (DE) | |
| 27aea6d6-3197-4796-ab00-89ae5842b480 Germania (DE) | |
| 08800597-4369-4bf0-8be6-5b280884245b Belgio (BE) | |
| ab9ed683-8926-49db-80bc-69e77f3d43a7 Portogallo (PT) | |
| 714f15ea-4e18-4522-b9e2-fb16e0900921 Danimarca (DK) | |
| 0f8f3bc1-7f2f-493d-88bf-e468e4190a51 Bulgaria (BG) | |
| a96c5496-6cd9-4bc5-956f-02cc22e75689 Grecia (GR) | |
| f4b581a8-a33d-418c-b348-6813bf8ad927 Croazia (HR) | |
| eed6e0c8-d671-4dad-a979-8c8f2f061144 Repubblica Ceca (CZ) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644573478 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 324 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 49 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 59 kg |
| EAN imballo livello 1 | 8015644573478 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 12000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 215 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1600 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 65 kA |
| per 3 s 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR123/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E2 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0014 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
