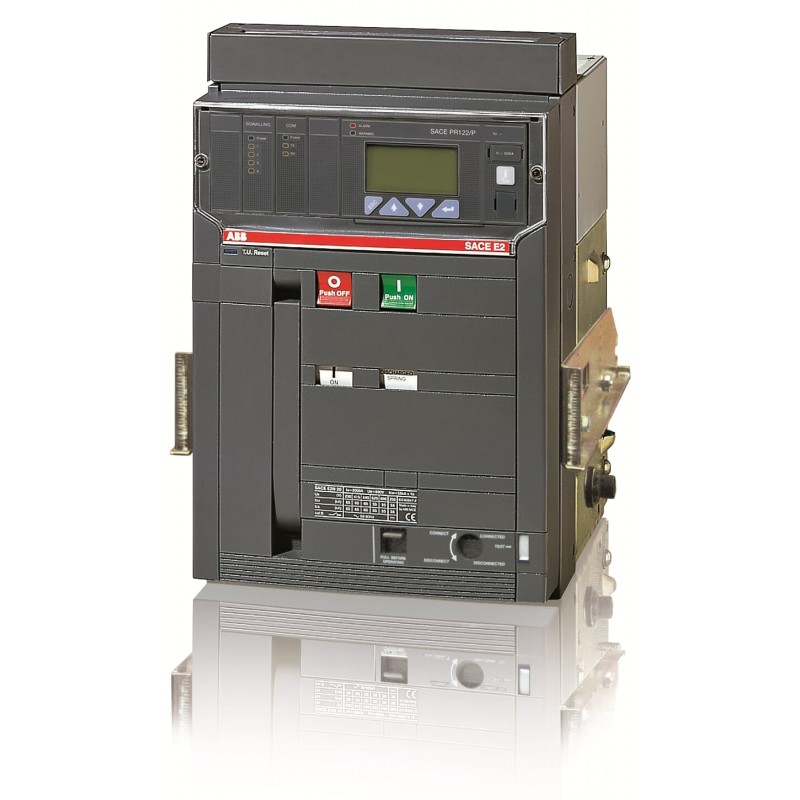

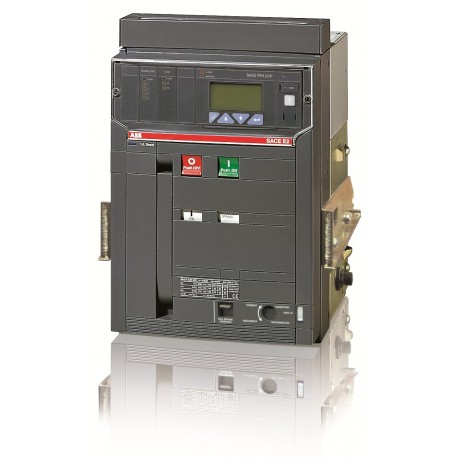

1SDA055941R1 ABB E2N2000 PR122/P LSIG 3P W MP
1SDA055941R1
ABB
E2N2000 PR122/P LSIG 3P W MP
RIMUOVERE LA PARTE MOBILE EMAX PER INTERRUTTORE AUTOMATICO E2N 2000A THRE-POLE OVERCURRENT RELEASE PR122/P-LSIG R2000 DOTATO DI: AUSILIARI A 4 CONTATTI E C.BREAKER IN POSIZIONE APERTA-CHIUSA
E2N 2000 PR122/P-LSIG In=2000A 3p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | d3b0a43c-5e99-4011-85e3-ff6bd75a49f9 Italia (IT) |
| SCIP semplificato | cbf6d68c-1178-4b84-a2fb-befe21597c7b Germania (DE) |
| 23ca2657-ed2f-4f94-8e3a-f34c7d7d6422 Germania (DE) | |
| 91fe83bd-7a6f-4fd6-94dd-2f751970c3cc Bulgaria (BG) | |
| 46f01fb4-b5d7-4848-9e89-38e674ec6a8e Polania (PL) | |
| 2840e52c-3302-4e31-a34d-fa841c2a9f77 Repubblica Ceca (CZ) | |
| e6c76523-3467-4bd4-9d48-ce18e4779895 Polania (PL) | |
| 55fc4325-1d3c-492e-8b78-d458054bb630 Paesi Bassi (Olanda) (NL) | |
| 4840ea95-5002-4cc4-82f8-cd593fcba6bd Germania (DE) | |
| 191826b1-c2ca-4a50-bdfb-c4a813763cf9 Croazia (HR) | |
| 662d8cc1-203f-4e80-892e-d02ce6eea511 Ungheria (HU) | |
| e8a7bbdc-6896-490b-b10b-2fa054cedba7 Polania (PL) | |
| 73452080-39e6-480e-8928-e2eeada1f405 Finlandia (FI) | |
| ff1121ca-f063-4d62-aa91-e0caac952614 Norvegia (NO) | |
| d2fa5c9a-fef1-464e-887f-fe96ec4c4873 Danimarca (DK) | |
| 7d064ee9-bf65-4c9c-a708-a346df89299e Belgio (BE) | |
| c71b876a-358a-4203-bd20-560d5a127a60 Germania (DE) | |
| dbb97d5c-6110-4825-a17d-371ba6ac29a9 Belgio (BE) | |
| 8218693e-557a-4cd2-b203-a6501733bede Svezia (SE) | |
| 9241d33b-1d73-4462-a6e3-1b5affd99e0a Ungheria (HU) | |
| a26f7540-a2bb-4419-a38f-130162a55f2e Francia (FR) | |
| bf183e3d-26fd-4e9b-b106-5eefca3fbb74 Germania (DE) | |
| 476d5d13-392d-4a61-8114-8f49396abb50 Francia (FR) | |
| 59cfe0b9-c274-4bec-8e0e-cf9ebac74d3c Svezia (SE) | |
| 2928ba9f-fdcd-417d-a310-7b9129d09986 Estonia (EE) | |
| e65eb00b-2f88-4e8b-8f26-2c9d16b20786 Spagna (ES) | |
| 1b5ca7e1-163b-471c-8869-e050e0e27753 Grecia (GR) | |
| 3872fca4-d023-4c63-b785-1c141b459820 Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644572815 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 324 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 49 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 59 kg |
| EAN imballo livello 1 | 8015644572815 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 10000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 330 W |
| Corrente nominale (In) | 2000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 2000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 55 kA |
| per 3 s 42 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Corrente nominale ininterrotta (Iu) | 2000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR122/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E2 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0014 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
