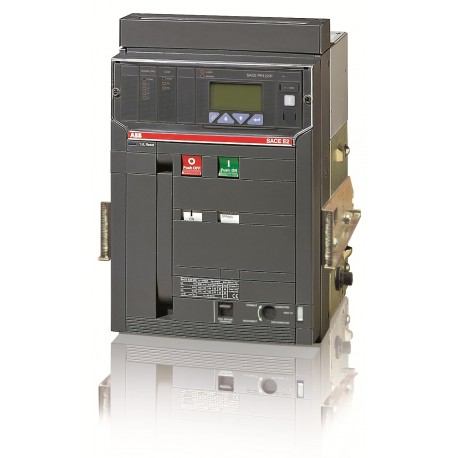

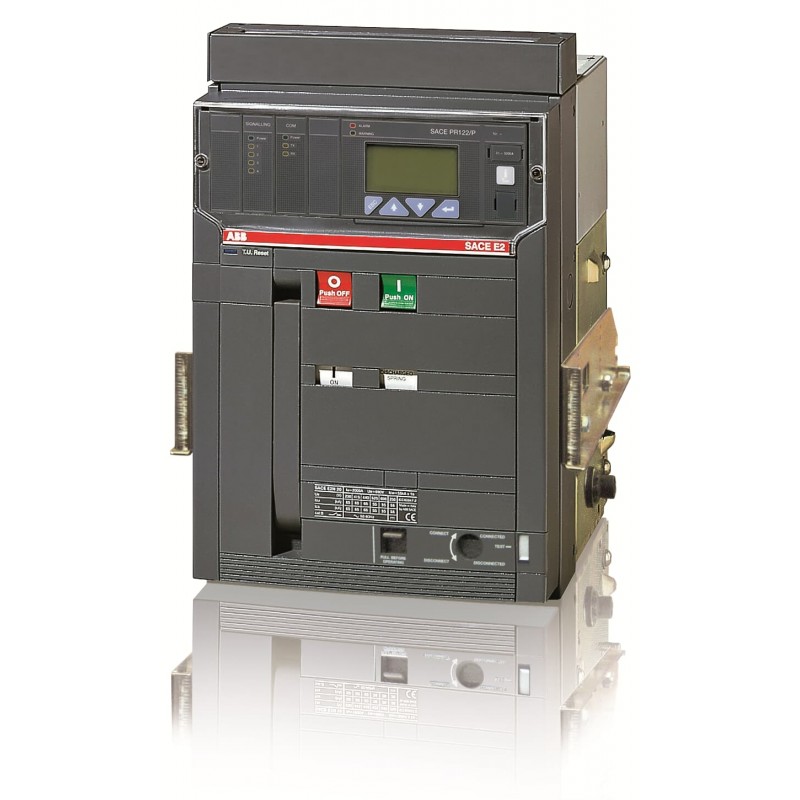

1SDA055909R1 ABB E2N1600 PR122/P LSIG 3P W MP
1SDA055909R1
ABB
E2N1600 PR122/P LSIG 3P W MP
E2N 1600 PR122/P-LSIG In=1600A 3p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 46f9077b-def5-4565-bc7a-fa33232d41f0 Italia (IT) |
| SCIP semplificato | abbf6664-99ff-42ff-9c67-258904e8deb9 Polania (PL) |
| 3e8382e1-6ee9-4962-9310-00d90890b015 Polania (PL) | |
| 5554ec36-69a7-4ffe-b9f5-5537646de9df Portogallo (PT) | |
| aaa5645c-d439-4df2-bb82-a81fa28c6559 Francia (FR) | |
| dc667613-3a0e-43f9-9523-1d6d3fe9410b Germania (DE) | |
| 0bc6b3db-f89c-4a17-acde-ce6ca69954df Germania (DE) | |
| e7be4027-a2f2-435a-8cc6-03e7aca4e60e Francia (FR) | |
| dcd3bb31-633e-414b-a912-a6a49d068315 Germania (DE) | |
| b12ca42d-ab21-4bdf-8025-059e56ba6645 Svezia (SE) | |
| 7937716a-58c1-4e3f-98ed-fc4870967c9a Ungheria (HU) | |
| 917b50e7-4b4e-4db3-b673-b55c2c2e5a6e Belgio (BE) | |
| e3293b95-246a-483e-9d20-c714e91da627 Estonia (EE) | |
| c567935b-3ddd-43bf-9e62-88e4160f97fb Grecia (GR) | |
| 47e9671b-1b67-4a23-bb77-bfdea55e3627 Svezia (SE) | |
| a7085097-0dc6-4eda-b5eb-7808ba7a045a Bulgaria (BG) | |
| 30993766-9ba6-4363-8f9c-28c1df13e3d6 Spagna (ES) | |
| 10ff224a-63ac-419e-adb0-c77b7ae72092 Repubblica Ceca (CZ) | |
| 37ac2131-058e-4b87-a5c4-5f531b57c33c Norvegia (NO) | |
| e000e145-4672-4ca6-bbed-8e3f67f14967 Germania (DE) | |
| c4f8b2c4-86c7-437a-a5ad-965aa6b49bac Polania (PL) | |
| 887daec7-23a3-4fbd-816f-60c49927a247 Finlandia (FI) | |
| ce136ef1-8b7e-4fdd-9396-4872bbeab6fc Danimarca (DK) | |
| 2d45a049-e720-4d93-89a7-353a037362f5 Croazia (HR) | |
| 1add55e4-dbc0-41d4-9473-a75157611ab4 Ungheria (HU) | |
| e998f5bc-19ba-4119-9432-bd2ba058057f Germania (DE) | |
| 572665d6-759f-4dd9-b0d8-7973a24e261c Belgio (BE) | |
| 396f6652-0a9c-43b0-bf8e-409b2c6ec904 Paesi Bassi (Olanda) (NL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644572495 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 324 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 49 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 59 kg |
| EAN imballo livello 1 | 8015644572495 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 12000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 215 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1600 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 55 kA |
| per 3 s 42 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR122/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E2 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0014 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
