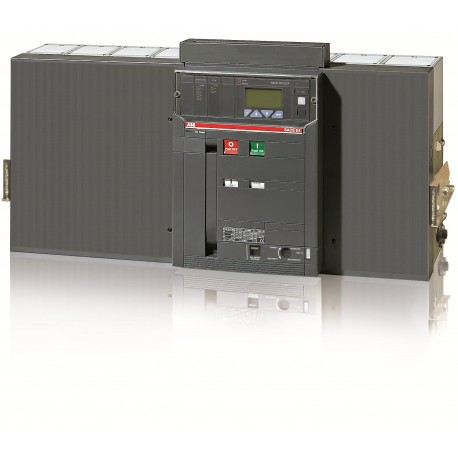

1SDA055549R1 ABB E4S/f 4000 PR122/P LSIG 4P W MP
1SDA055549R1
ABB
E4S/f 4000 PR122/P LSIG 4P W MP
E4S/f 4000 PR122/P-LSIG In=4000A 4p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 20d12c42-aa2f-45ac-88cf-ac1496b5f220 Italia (IT) |
| SCIP semplificato | 33ec257d-8f79-4e39-9445-459dc00137a6 Danimarca (DK) |
| d6615ac7-f4bc-4d66-b326-48e92ce7a613 Germania (DE) | |
| 4f24d5aa-b0b0-471f-95bc-a877c78fcd2a Polania (PL) | |
| 73332925-e3f2-44c5-94bb-275680aa61de Germania (DE) | |
| b8a00561-06f1-44c7-9f57-51f355a1a039 Svezia (SE) | |
| e3054d58-db2e-490b-98a8-e70466868c58 Germania (DE) | |
| 3ab29071-4abf-4dbb-8bdb-067a4f40ee05 Ungheria (HU) | |
| 2f3912d3-6f03-4aa7-8482-393497549194 Francia (FR) | |
| 56c00ac8-99a8-41c1-b760-31768bf8554c Spagna (ES) | |
| 100bf53f-93ec-4ce5-aed7-9b7563caa22c Belgio (BE) | |
| 3a55391d-a5eb-43c1-9171-151f8aad8bdf Ungheria (HU) | |
| 5d8bdaec-f21e-4783-a2d1-fe956b776c9c Estonia (EE) | |
| 9020d62f-578b-4644-82ab-c9abdbd5e52c Grecia (GR) | |
| 03729c26-8afd-4783-8a8f-a50ddc00543d Portogallo (PT) | |
| 2f879ae5-b638-4784-ba80-14da02214536 Bulgaria (BG) | |
| 9c02a22c-5fb6-4a75-b05d-e94d15c2591d Svezia (SE) | |
| f225db62-41c8-408a-a3a6-1fc407d6b2ae Polania (PL) | |
| 07740d99-e137-4a0f-aef2-d8c440127899 Croazia (HR) | |
| 11fca3b3-7533-41b3-ad12-071425d67aef Polania (PL) | |
| 0772f2c3-abab-402c-be05-c2275720140d Paesi Bassi (Olanda) (NL) | |
| 924ef4c9-4999-4644-bf10-71deb55ba4e0 Germania (DE) | |
| f7853248-5544-4847-89fe-a997bfe31cc0 Repubblica Ceca (CZ) | |
| c838c51c-86ec-4bf3-82b2-0dd45780756f Francia (FR) | |
| 26049a54-9feb-4418-bd82-2ac4e6c8877b Norvegia (NO) | |
| 8332fe95-d79b-4efc-87e0-531bdb187127 Finlandia (FI) | |
| f7dd7bfb-8d87-4910-b6e9-c5da590174d9 Belgio (BE) | |
| 1313a362-ec14-4936-960b-bffb57795b2a Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644568894 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 774 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 96 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 116 kg |
| EAN imballo livello 1 | 8015644568894 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 5000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4 / f |
| Perdita di potenza | 660 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 4000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 80 kA |
| (230 V AC) 80 kA | |
| (380 V AC) 80 kA | |
| (400 V AC) 80 kA | |
| (415 V AC) 80 kA | |
| (440 V AC) 80 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 80 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 80 kA |
| (230 V AC) 80 kA | |
| (380 V AC) 80 kA | |
| (400 V AC) 80 kA | |
| (415 V AC) 80 kA | |
| (440 V AC) 80 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR122/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0016 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
