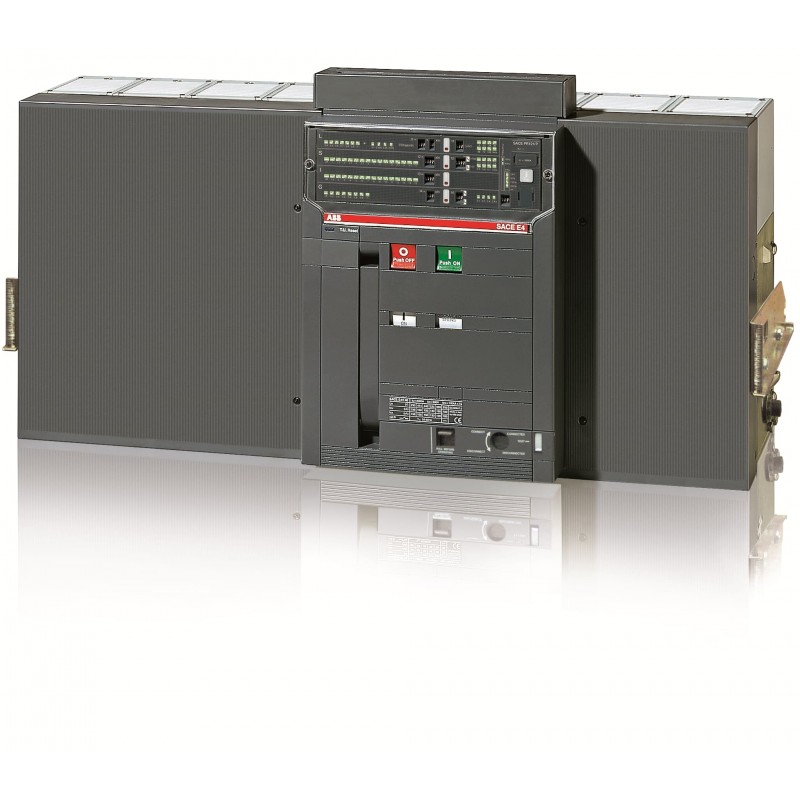

1SDA055546R1 ABB E4S/f 4000 PR121/P LSIG 4P W MP
1SDA055546R1
ABB
E4S/f 4000 PR121/P LSIG 4P W MP
E4S/f 4000 PR121/P-LSIG In=4000A 4p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 2f093db8-9ca1-47b3-a7ea-5f386ff1273d Italia (IT) |
| SCIP semplificato | 0e74c234-395f-45bb-a78f-01371b78fdee Ungheria (HU) |
| ffb1ed79-d96c-410e-9af9-88afe263ab1a Francia (FR) | |
| 27cf2395-4034-449d-b7ce-ec2712e35863 Spagna (ES) | |
| 16c6b817-e0fe-496b-8d65-2ea7753bb238 Germania (DE) | |
| 88c71d66-c82f-455d-bde9-4a63ccfff620 Svezia (SE) | |
| 0fab5fcc-11a5-4f46-8819-0aa149d28d2a Germania (DE) | |
| c530908d-3847-4daf-845e-e9f65941d4d5 Belgio (BE) | |
| e166122e-fc10-4220-84ea-8e0e548021ab Repubblica Ceca (CZ) | |
| cd3bd485-b3ba-440d-a590-a2dd9fb50d7f Ungheria (HU) | |
| e8aa4057-acd8-4462-8e57-05f37e3724fc Polania (PL) | |
| e8722495-3ed3-428b-a127-a1cd767e62cb Paesi Bassi (Olanda) (NL) | |
| 32591850-967a-430c-a5fe-2ad0f221b816 Danimarca (DK) | |
| 592d5e2e-4f76-406d-8734-ede35dcf9cdc Germania (DE) | |
| 7cd406c9-297c-421e-a3ab-aa7df5b19371 Polania (PL) | |
| 11306d13-8d6b-44ec-85ad-22dda3218be2 Francia (FR) | |
| 82999e86-3125-4d02-ad2f-c0c8d96bfd6e Portogallo (PT) | |
| 686fa510-7bf4-4f37-b1d9-d1de04d31c92 Grecia (GR) | |
| 002fd748-a8fe-4523-81d9-81bbe284af9a Svezia (SE) | |
| 2d748f80-3ecd-47c1-856d-8e1375165a84 Bulgaria (BG) | |
| 75a6f6f2-7185-40a8-a3e9-17b1d92780b0 Croazia (HR) | |
| 315934af-d754-4dee-b8f6-e44fa7c16007 Estonia (EE) | |
| b7d70ad5-e3c7-44be-b7ce-cbb8012503b3 Germania (DE) | |
| c411140b-548b-4f79-bb7a-72253c3b29fe Polania (PL) | |
| 35facd09-ea68-4770-93f7-95f862b100a2 Norvegia (NO) | |
| 4d637122-1ac7-4fcb-9c1a-a899251845b8 Finlandia (FI) | |
| 1ff1a12d-c1ba-4560-94f6-42b52a8b7e88 Belgio (BE) | |
| 9ad76ff5-bf3e-4622-93ed-1c1c43a0545a Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644568863 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 774 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 96 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 116 kg |
| EAN imballo livello 1 | 8015644568863 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 5000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4 / f |
| Perdita di potenza | 660 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 4000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 80 kA |
| (230 V AC) 80 kA | |
| (380 V AC) 80 kA | |
| (400 V AC) 80 kA | |
| (415 V AC) 80 kA | |
| (440 V AC) 80 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 80 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 80 kA |
| (230 V AC) 80 kA | |
| (380 V AC) 80 kA | |
| (400 V AC) 80 kA | |
| (415 V AC) 80 kA | |
| (440 V AC) 80 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0016 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
