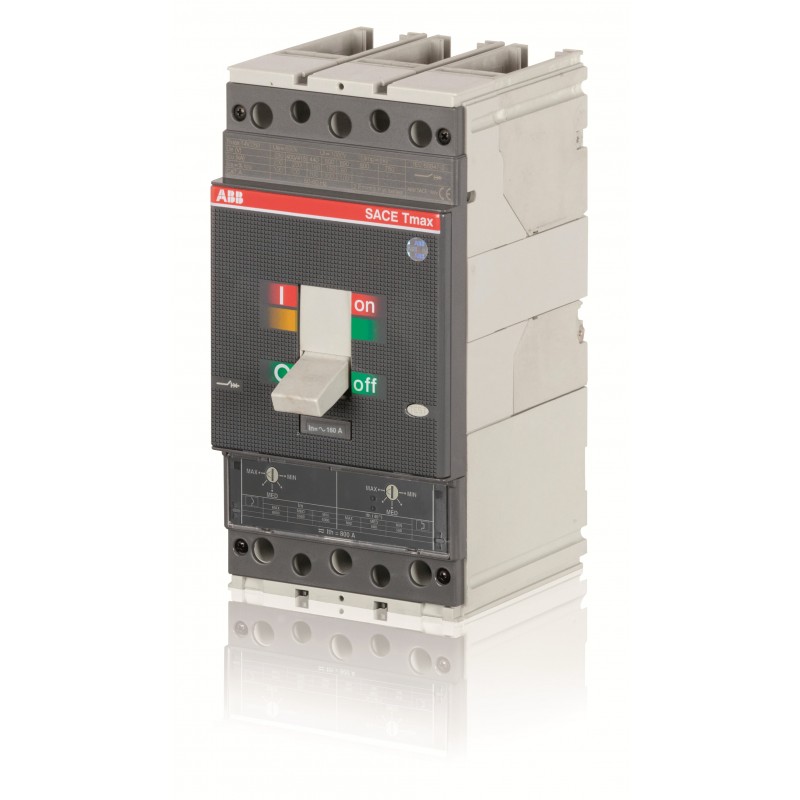

1SDA054189R1 ABB T4S250 TMD R20 3P F F Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SDA054189R1 ABB T4S250 TMD R20 3P F F

1SDA054189R1

ABB

T4S250 TMD R20 3P F F

T4S 250 TMD 20-320 3p F F

Maggiori dettagli


Interruttori automatici

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti


Dettagli

▲


  • Tipo di prodotto esteso:
    T4S 250 TMD 20-320 3p F F
  • ID prodotto:
    1SDA054189R1
  • Ean:
    8015644552893
  • Descrizione catalogo:
    T4S 250 TMD 20-320 3p F F
  • Descrizione lunga:
    C.BREAKER TMAX T4S 250 FISSO TRIPOLARE CON TERMINALI FRONTALI E SGANCIATORI TERMOMAGNETICI TMD R 20-320 A

ordinando

  • Numero elettronico (Finlandia):
    3655115
  • Ean:
    8015644552893
  • Quantità minima dell'ordine:
    1 pezzo
  • Numero della tariffa doganale:
    85362090

dimensioni

  • Larghezza netta del prodotto:
    105millimetro
  • Altezza netta del prodotto:
    205millimetro
  • Profondità prodotto/Lunghezza rete:
    103.5millimetro
  • Peso netto del prodotto:
    2.35Kg

Informazioni sul contenitore

  • Unità di livello pacchetto 1:
    1 pezzo
  • Larghezza livello pacchetto 1:
    248 mm
  • Altezza livello pacchetto 1:
    240 mm
  • Profondità/lunghezza livello pacchetto 1:
    285 mm
  • Livello di peso lordo 1 della confezione:
    2,5 kg
  • Pacchetto EAN di livello 1:
    8015644552893

ambientale

  • Stato Rohs:
    A seguito della direttiva UE 2011/65/UE e dell'emendamento n. 2015/863 del 22 luglio 2019
  • Modello di segnalazione dei minerali provenienti da zone di conflitto (CMRT):
    Disponibilità di documenti su richiesta
  • Informazioni ambientali:
    9AKK10103A1057
  • Dichiarazione REACH:
    9AKK108466A1425
  • Informazioni RoHS:
    9AKK108466A1424

ulteriori informazioni

  • Durata elettrica:
    Ciclo 8000
    120 cicli all'ora
  • Durata meccanica:
    Ciclo 20000
    240 cicli all'ora
  • Numero di poli:
    3
  • Perdita di potenza:
    condizioni operative nominali per polo 3,6 W
  • Tipo principale di prodotto:
    SACE Tmax T
  • Nome prodotto:
    Interruttore a scatola stampata
  • Tipo di prodotto:
    Cb
  • Corrente nominale (IN):
    20 A
  • Tensione nominale di supporto agli impulsi (Ugoblin):
    8 kV
  • Tensione di isolamento nominale (Uio):
    1000 V
  • Tensione operativa nominale:
    690 V CA
    750 V CC
  • Capacità nominale di interruzione del cortocircuito del servizio (ICs):
    (220 V CA) 85 kA
    (230 V CA) 85 kA
    (380 V CA) 50 kA
    (400 V CA) 50 kA
    (415 V CA) 50 kA
    (440 V CA) 40 kA
    (500 V CA) 30 kA
    (690 V) 25 kA
  • Capacità definitiva di rottura del cortocircuito nominale (ICu):
    (220 V CA) 85 kA
    (230 V CA) 85 kA
    (380 V CA) 50 kA
    (400 V CA) 50 kA
    (415 V CA) 50 kA
    (440 V CA) 40 kA
    (500 V CA) 30 kA
    (690 V CA) 25 kA
    (250 V DC) 2 poli della serie da 50 kA
    (500 V DC) 2 poli della serie 36 kA
    (750 V DC) 3 poli in Serie 25 kA
  • Corrente nominale ininterrotta (IU):
    250 A
  • lanciare:
    TMD
  • Tipo di versione:
    Tm
  • Livello di prestazioni del cortocircuito:
    di
  • standard:
    Norma IEC 60947
  • Sottotipo:
    T4
  • Adatto per:
    T4
  • Adatto per la classe di prodotto:
    Interruttori a circuito a scatola stampata
  • Tipo di connessione terminale:
    Interruttori fissi
    fronte
  • Tensione di prova massima (Utest):
    3500 V
  • Tensione di prova della frequenza industriale per 1 minuto:
    3500 V
  • Versione:
    F

Certificati e dichiarazioni (numero di documento)

Classificazioni

  • ETIM 4:
    EC000228 - Interruttore di alimentazione per l'installazione di trafo/generatore/prot.
  • ETIM 5:
    EC000228 - Interruttore di alimentazione per l'installazione di trafo/generatore/prot.
  • ETIM 6:
    EC000228 - Interruttore di alimentazione per l'installazione di trafo/generatore/prot.
  • ETIM 7:
    EC000228 - Interruttore elettrico per protezione/generatore/installazione di blocchi
  • ETIM 8:
    EC000228 - Interruttore elettrico per protezione/generatore/installazione di blocchi
  • Codice di classificazione degli oggetti:
    D
  • UNSPSC:
    39121100
  • Categoria WEEE:
    5. Piccole attrezzature (senza dimensione esterna superiore a 50 cm)
  • Classe elettronica:
    V11.1 : 27370409
